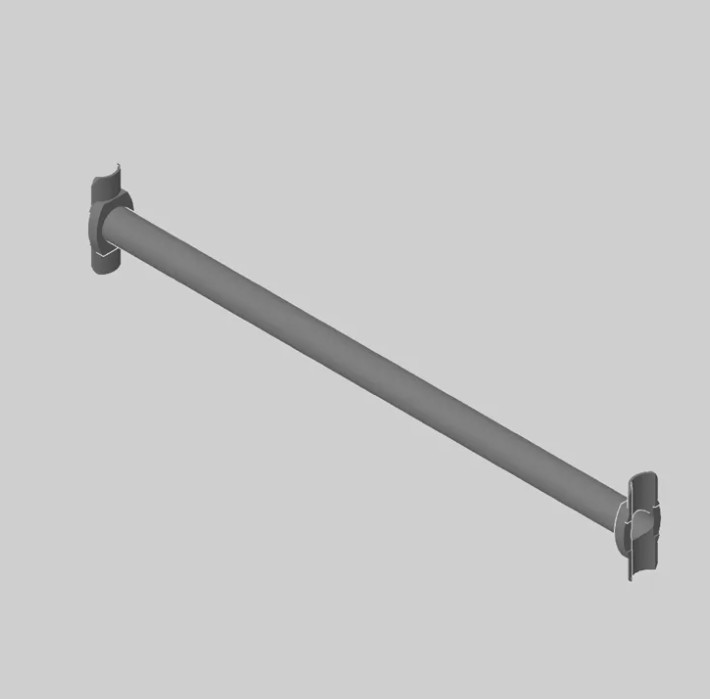

СВЯЗЬ ГОРИЗОНТАЛЬНАЯ CUP LOCK: ЖЁСТКИЙ КАРКАС ЗА СЧИТАННЫЕ МИНУТЫ.
Связь горизонтальная (горизонтальный ригель Cup Lock, cuplock ledger) — это соединительный элемент, который связывает вертикальные стойки в единую пространственную конструкцию. Без правильно подобранных горизонталей невозможна ни устойчивость каркаса, ни точное позиционирование палубы при бетонировании монолитных перекрытий. Проще говоря: стойки держат вес, а связи держат стойки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Характеристики указаны согласно данным производителя. Точные параметры уточняйте у менеджеров.
Связь горизонтальная (горизонтальный ригель Cup Lock, cuplock ledger) — это соединительный элемент, который связывает вертикальные стойки в единую пространственную конструкцию. Без правильно подобранных горизонталей невозможна ни устойчивость каркаса, ни точное позиционирование палубы при бетонировании монолитных перекрытий. Проще говоря: стойки держат вес, а связи держат стойки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

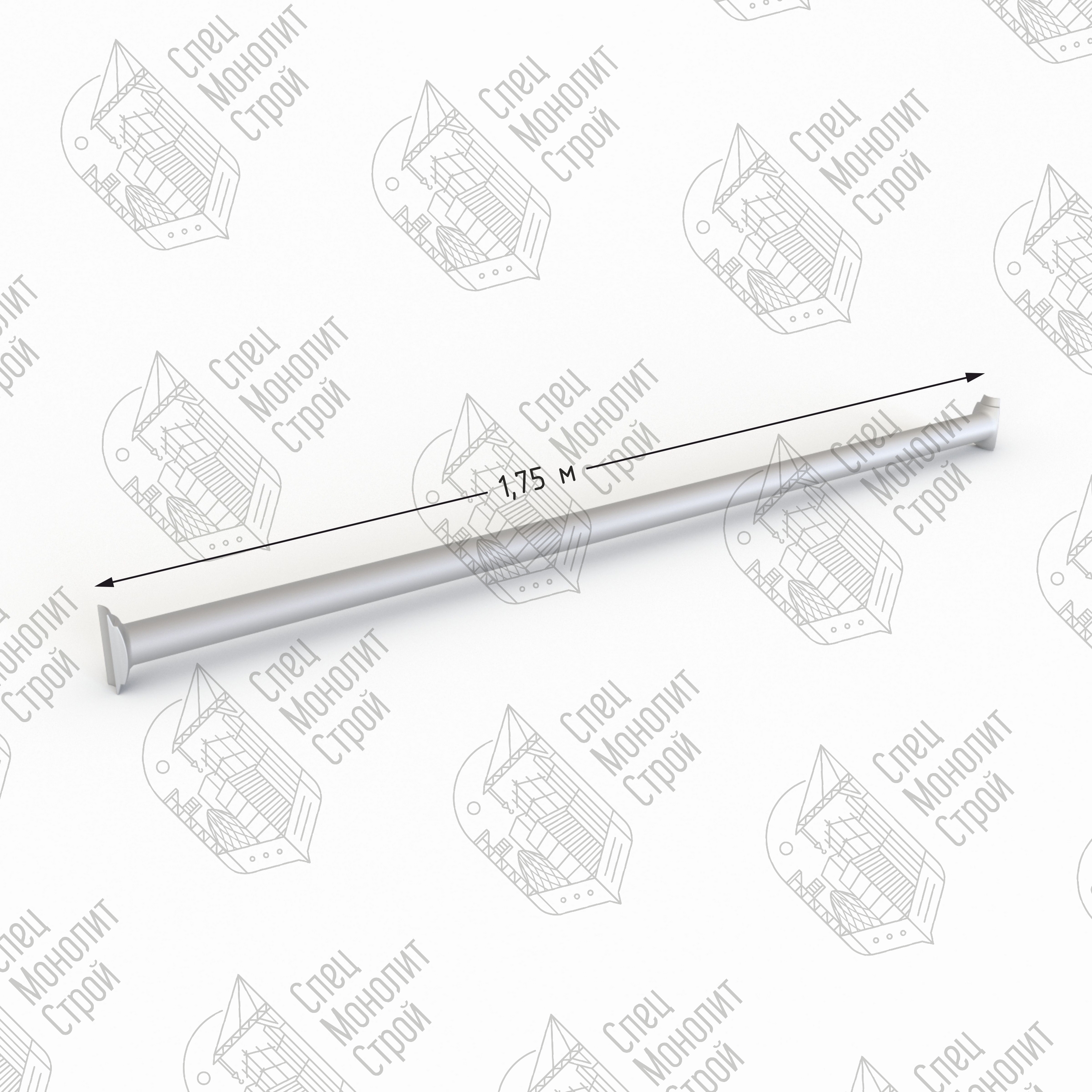

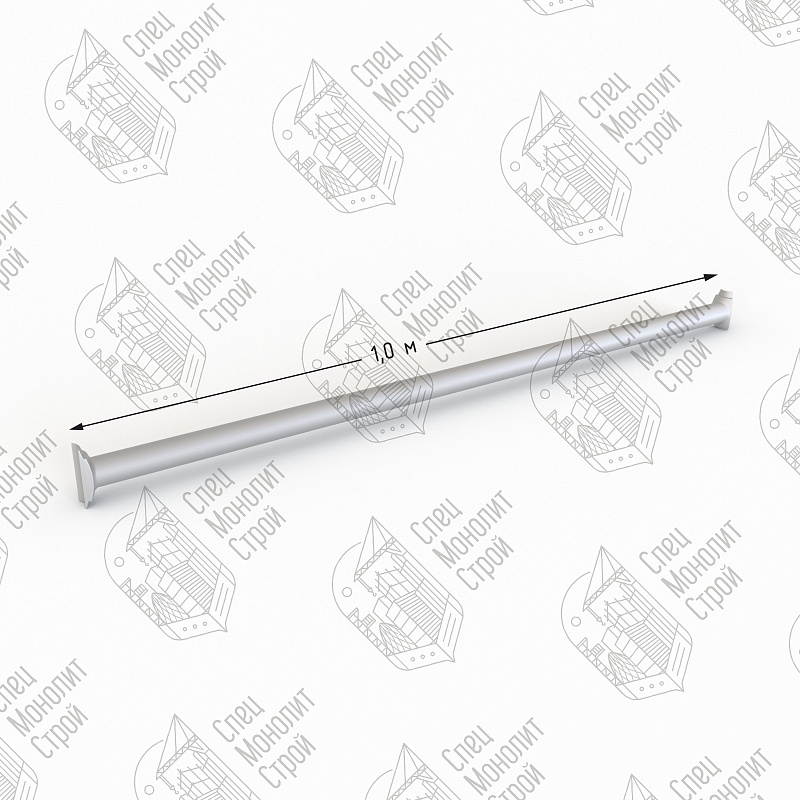

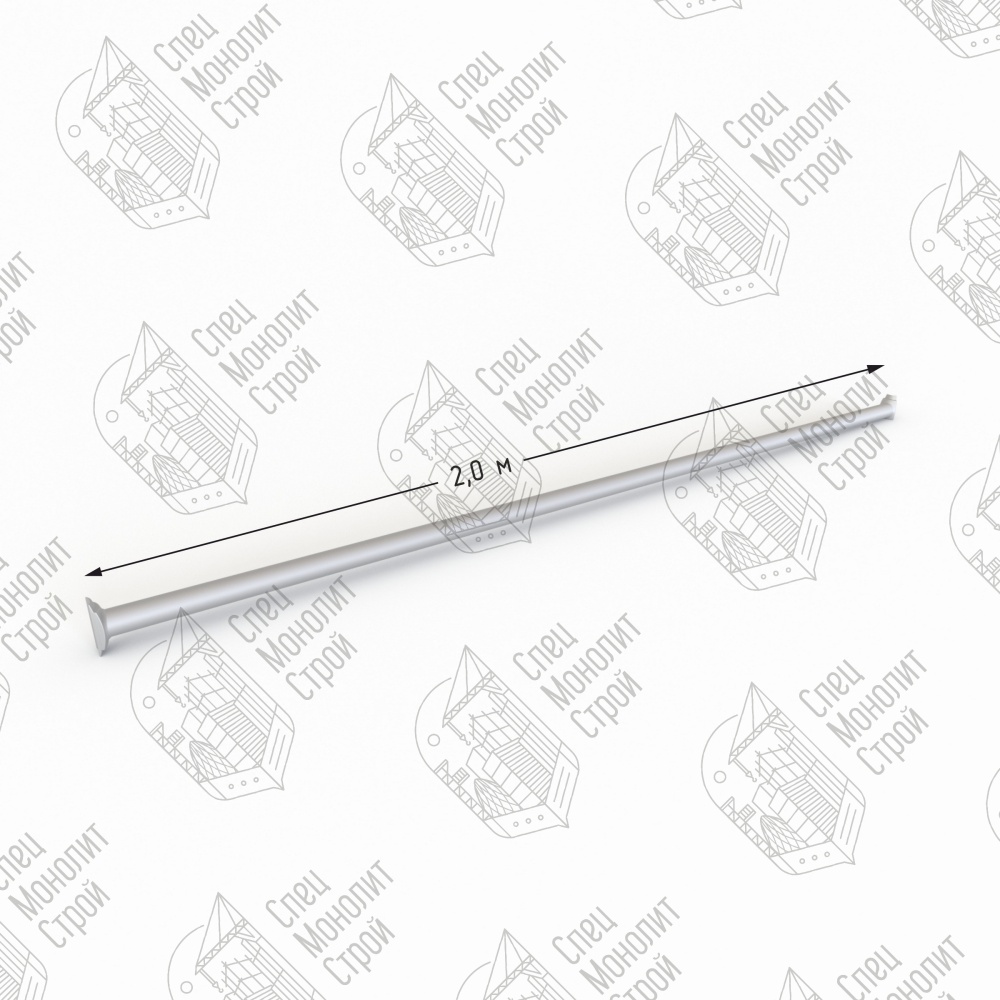

| Параметр | Значение |
| Тип элемента | Горизонтальная связь (ригель, ledger) для системы cup-lock |
| Материал | Сталь конструкционная, ГОСТ 10704-91 / 10705-80 |
| Диаметр трубы | 48 мм |
| Толщина стенки | 2,5 мм (штампованный клин) / 3 мм (кованый клин) |
| Доступные длины | 0,5 / 0,75 / 1,0 / 1,25 / 1,5 / 1,75 / 2,0 / 2,25 / 2,5 м |
| Тип клина (наконечника) | Штампованный или кованый |

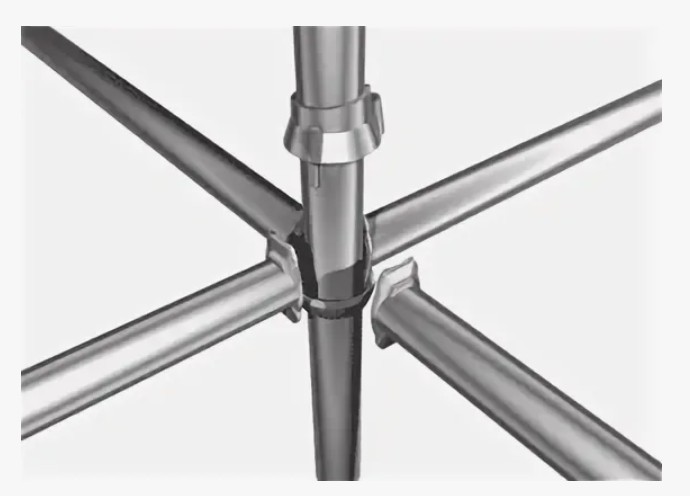

| Тип соединения | Чашечный замок: клиновидный наконечник + чашка стойки |
| Покрытие | Порошковое |
| Вес (зависит от длины и типа клина) | от 1,52 кг (0,5 м) до 7,34 кг (2,5 м) |
| Артикулы (выборочно) | УТ000006497 (2,5 м, штамп.), УТ000003907 (2,5 м, кованый) |
Характеристики указаны согласно данным производителя. Точные параметры уточняйте у менеджеров.
НЕ ДАЙТЕ КАРКАСУ «СЛОЖИТЬСЯ» — ВЫБИРАЙТЕ ПРАВИЛЬНУЮ СВЯЗЬ.
- Цена связи горизонтальной: от 586,00 руб./шт. (в зависимости от длины и типа клина).
- Кованый клин незначительно дороже штампованного, но обладает повышенной прочностью и износостойкостью. Для ответственных объектов с интенсивной эксплуатацией рекомендуем выбирать связи с кованым клином. Оптовые цены — по запросу.
ПОЧЕМУ ГОРИЗОНТАЛЬНАЯ СВЯЗЬ CUP LOCK — ЭТО НЕ ПРОСТО «ТРУБА С КРЮЧКАМИ».

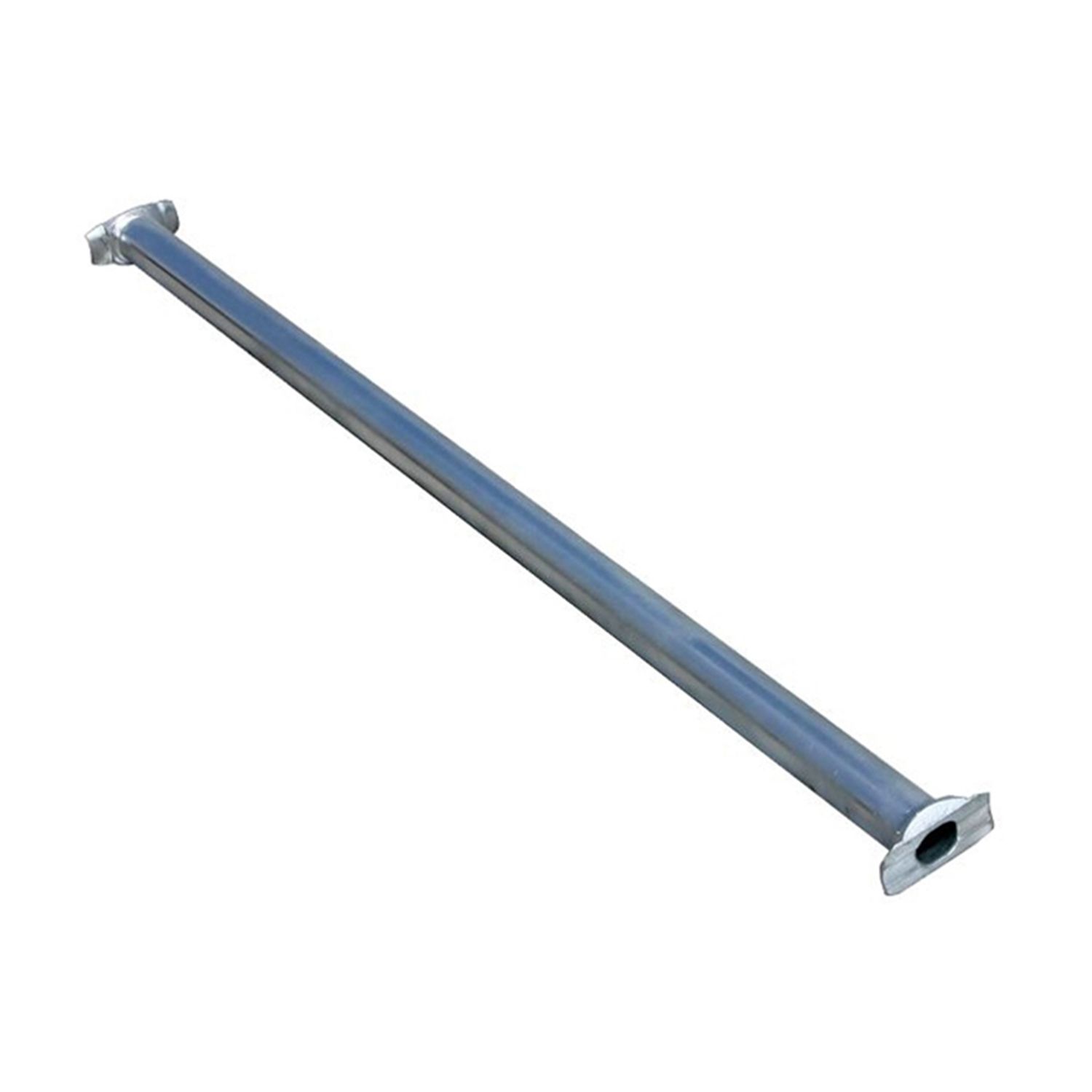

1. Клиновидный наконечник — геометрия, проверенная десятилетиями

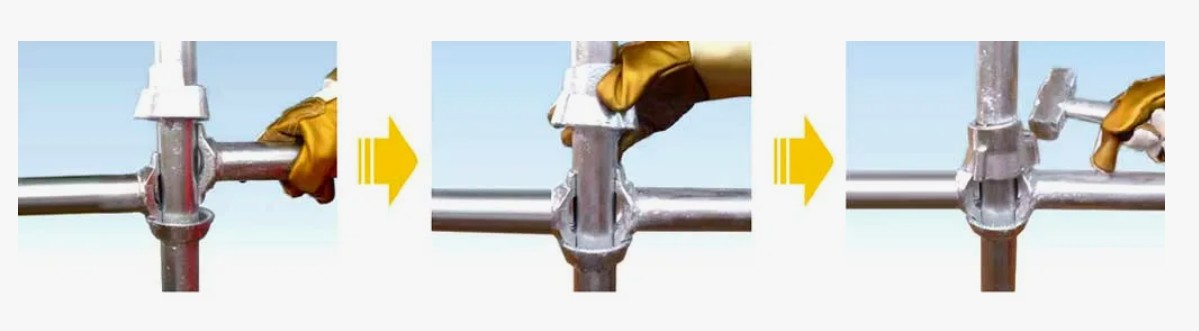

2. Каждый ригель по торцам оснащён специальным клиновидным наконечником («лезвием»), форма которого точно соответствует профилю чашки на стойке. При установке наконечник входит в нижнюю чашку, после чего верхняя подвижная чашка опускается и фиксирует соединение ударом молотка. Весь монтаж одного узла занимает 5–10 секунд — без болтов, гаек, шплинтов и клиньев.
3. Штампованный vs. кованый клин: что выбрать?
| Параметр | Штампованный клин | Кованый клин |
| Технология изготовления | Холодная штамповка из листовой стали | Горячая ковка из цельной заготовки |
| Толщина стенки трубы | 2,5 мм | 2,5 или 3 мм |
| Прочность на излом | Стандартная | Повышенная (на 10–15%) |
| Износостойкость клина | Достаточная для типовых объектов | Повышенная для интенсивной эксплуатации |
| Рекомендуемое применение | Гражданское строительство, до 50 циклов в год | Мосты, промышленность, постоянная аренда |
| Цена | Базовый уровень | Незначительная наценка |
Практический совет: если опалубка используется в режиме «постоянной аренды» с еженедельными перевозками и сборками — кованый клин окупается за счёт большего ресурса и меньшего процента выбраковки.
3. Точность длины — залог ровной геометрии каркаса
Ригели изготавливаются с допуском по длине в пределах ±2 мм. Это обеспечивает прямоугольность собираемой ячейки и исключает перекосы, которые могут привести к неравномерной осадке палубы и дефектам бетонной поверхности. При монтаже важно использовать ригели одной длины в пределах одного яруса.
4. Связь + диагональ = пространственная жёсткость
Горизонтальные связи работают в паре с диагональными. Первые задают геометрию ячейки и расстояния между стойками, вторые — обеспечивают сопротивление горизонтальным и ветровым нагрузкам. Без горизонтальных связей диагонали не могут быть установлены, а без диагоналей каркас на высоте более 5 м теряет устойчивость.
ПОДБОР ДЛИНЫ ГОРИЗОНТАЛЬНОЙ СВЯЗИ ПОД ЗАДАЧУ.
Принцип: чем короче ригель, тем чаще шаг стоек и тем выше допустимая нагрузка на единицу площади. При толщине перекрытия более 400 мм или при работе с тяжёлыми бетонами рекомендуется уменьшать шаг до 1,0×1,0 м.
- 0,5–0,75 м — усиленные участки перекрытий с высокой нагрузкой, формирование узких проёмов, колонны.
- 1,0–1,5 м — стандартный шаг для жилых и коммерческих перекрытий толщиной 200–300 мм.
- 1,75–2,5 м — облегчённые перекрытия, временные проходы, леса для фасадов.
Принцип: чем короче ригель, тем чаще шаг стоек и тем выше допустимая нагрузка на единицу площади. При толщине перекрытия более 400 мм или при работе с тяжёлыми бетонами рекомендуется уменьшать шаг до 1,0×1,0 м.
ЧАСТЫЕ ОШИБКИ ПРИ ВЫБОРЕ И МОНТАЖЕ ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ.
1. Использование ригелей разной длины в одной ячейке
Это приводит к ромбовидной деформации каркаса и неравномерной нагрузке на стойки. Все ригели одного яруса должны быть строго одинаковой длины.
2. Экономия на количестве связей: «поставим через одну»
Каждая стойка должна быть раскреплена горизонталями во всех четырёх направлениях в каждом узле, если иное не предусмотрено проектом. Пропуск связей снижает общую несущую способность конструкции на 30–50%.
3. Установка ригеля «не в ту» чашку
Нижняя чашка — опорная, верхняя — фиксирующая. Ригель всегда вставляется в нижнюю чашку, а верхняя опускается сверху для зажима. Перепутанный порядок приводит к незафиксированному соединению и аварийной ситуации.
4. Отсутствие диагональных связей на высоте более 5 м
Горизонтальные связи обеспечивают геометрию, но не сопротивляются боковым нагрузкам. Без диагоналей каркас теряет устойчивость при ветре и вибрации. Минимальное требование: диагональные связи через каждые 3–4 ячейки по периметру и внутри каркаса.
1. Использование ригелей разной длины в одной ячейке
Это приводит к ромбовидной деформации каркаса и неравномерной нагрузке на стойки. Все ригели одного яруса должны быть строго одинаковой длины.
2. Экономия на количестве связей: «поставим через одну»
Каждая стойка должна быть раскреплена горизонталями во всех четырёх направлениях в каждом узле, если иное не предусмотрено проектом. Пропуск связей снижает общую несущую способность конструкции на 30–50%.
3. Установка ригеля «не в ту» чашку
Нижняя чашка — опорная, верхняя — фиксирующая. Ригель всегда вставляется в нижнюю чашку, а верхняя опускается сверху для зажима. Перепутанный порядок приводит к незафиксированному соединению и аварийной ситуации.
4. Отсутствие диагональных связей на высоте более 5 м
Горизонтальные связи обеспечивают геометрию, но не сопротивляются боковым нагрузкам. Без диагоналей каркас теряет устойчивость при ветре и вибрации. Минимальное требование: диагональные связи через каждые 3–4 ячейки по периметру и внутри каркаса.
КАК ЗАКАЗАТЬ ГОРИЗОНТАЛЬНЫЕ СВЯЗИ CUP LOCK.
Нужна помощь с подбором длины и типа клина? Позвоните или оставьте заявку — наш инженер рассчитает оптимальный шаг стоек и длину ригелей под ваш проект, подготовит спецификацию и смету.
- В наличии на складе — все длины от 0,5 до 2,5 м.
- Два типа клина: штампованный и кованый — выбор под ваш бюджет и режим эксплуатации.
- Цена: от 586 руб./шт.
- Доставка по РФ транспортными компаниями.
- Гарантия 12 месяцев на новые связи.
