Рабочие платформы Абрис: безопасный доступ на высоту там, где нет опоры снизу.

Подвесные леса

При ремонте фасадов, обслуживании мостов, монтаже инженерных систем и реконструкции зданий часто возникает задача: организовать надёжную рабочую зону на высоте, но при этом установить опорные леса на землю невозможно или экономически нецелесообразно. Компания "СпецМонолитСтрой" решает эту задачу с помощью рабочих платформ — временных подвесных и консольно-подвесных конструкций, которые крепятся непосредственно к сооружению, освобождая пространство внизу и обеспечивая безопасную площадку для персонала и материалов.

Мы проектируем, производим и монтируем подвесные леса и консольно-подвесные рабочие платформы для промышленных объектов, мостов, высотных зданий и сложных инженерных сооружений. Каждое решение проходит индивидуальный инженерный расчёт и полностью соответствует требованиям безопасности.

Что такое рабочая платформа и почему она выгоднее обычных лесов.

Рабочая платформа — это инвентарная металлическая конструкция, которая навешивается на фасад, мостовое полотно, ригель или специальные консольные балки. В отличие от традиционных строительных лесов, опирающихся на грунт, платформа:

Не требует основания. Не нужна подготовка площадки, выравнивание грунта и установка домкратов.
Освобождает пространство внизу. Под платформой может свободно проезжать транспорт, работать техника или идти пешеходный поток.
Монтируется быстрее. Вместо того чтобы собирать ярусы снизу вверх, мы навешиваем готовую секцию непосредственно на нужной высоте.
Работает в стеснённых условиях. Там, где невозможно разместить башмаки лесов (над водой, над трубопроводами, на крутых откосах).

"СпецМонолитСтрой" предлагает два типа рабочих платформ, закрывающих практически любой сценарий высотных работ: подвесные леса и консольно-подвесные леса.

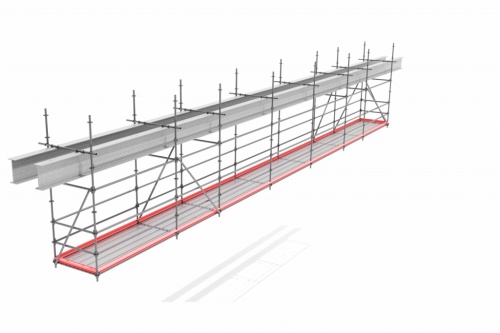

Подвесные леса Абрис: когда рабочая зона должна висеть.

Подвесные леса — это модульные рабочие площадки, которые подвешиваются на тросах, цепях или жёстких тягах к несущей конструкции: мостовой балке, ферме перекрытия или специально установленной опорной раме.

Где применяются подвесные леса.

Фасадные работы. Ремонт, покраска и мойка высотных фасадов, когда установка наземных лесов перекрыла бы входы и витрины.
Обслуживание мостов. Доступ к нижней поверхности пролётных строений, подферменным площадкам и деформационным швам без перекрытия движения.
Промышленные объекты. Работы над действующим оборудованием, трубопроводами и резервуарами, где нельзя установить стойки.
Реконструкция зданий. Доступ к кровельным свесам, карнизам и балконам исторических сооружений.

Конструктивные особенности.

Подвеска. Используются стальные оцинкованные тросы с коэффициентом запаса не менее 6, калиброванные цепи или жёсткие тяги. Узлы крепления рассчитываются на двойную нагрузку.
Настил. Металлический перфорированный лист или влагостойкая фанера на ригелях. Противоскользящее покрытие — стандарт.
Ограждения. Перила высотой 1,1 м, промежуточная горизонтальная связь и бортовая доска 150 мм — на каждой платформе.
Мобильность. Передвижные подвесные леса могут перемещаться вдоль фасада по монорельсу без демонтажа.

Консольно-подвесные леса Абрис: вынос рабочей зоны над препятствием.

Консольно-подвесные леса — это рабочие площадки, которые опираются на консольные балки, закреплённые в стене здания, ригеле моста или другой несущей конструкции, и одновременно имеют дополнительную подвеску для разгрузки консоли. Такая схема позволяет создать безопасную зону с большим вылетом даже при ограниченной несущей способности точки крепления.

Где применяются консольно-подвесные леса.

Ремонт фасадов со сложной геометрией. Эркеры, балконы, козырьки — консольный вылет обходит препятствия, а подвеска компенсирует изгибающий момент.
Монолитное строительство. Платформы для бетонирования и отделки на большой высоте без опоры на перекрытия.
Мостовые сооружения. Рабочие площадки для окраски и ремонта бортов балок, перил и карнизов с вылетом до 6 м.
Промышленные объекты. Обслуживание газоходов, эстакад и технологических трубопроводов, когда опереться можно только на одну точку.

Конструктивные особенности.

Консольные балки. Изготавливаются из двутавра или швеллера с антикоррозионной защитой. Крепятся к сооружению химическими анкерами или через закладные детали.
Подвеска. Стальные тяги или тросы, связывающие край платформы с верхней точкой здания. Снимают до 60% изгибающего момента с консоли.
Платформа. Собирается из стандартных модулей или рамных элементов. Вылет — до 6 м от точки опоры.
Фиксация. Платформа жёстко раскрепляется от горизонтальных смещений с помощью распорок и связей.

Сравнение: подвесные леса vs. консольно-подвесные леса.

Параметр	Подвесные леса	Консольно-подвесные леса
Точка опоры	Отсутствует (чистая подвеска)	Консольная балка + подвеска
Вылет платформы	Ограничен шириной подвески	До 6 м от стены/ригеля
Нагрузка	До 300 кг/м²	До 500 кг/м² (усиленная консоль)
Мобильность	Возможно перемещение вдоль фасада	Стационарная (перестановка краном)
Применение	Фасады, мосты снизу	Фасады с препятствиями, мосты сверху и сбоку
Крепление	К перекрытию/ферме	К стене/ригелю химическими анкерами

Нормативная база.

Все рабочие платформы Абрис проектируются в соответствии с:

ГОСТ 24258-88 «Средства подмащивания. Общие технические условия»;
ГОСТ 27321-2023 «Леса стоечные приставные для строительно-монтажных работ» (в части нагрузок);
МДС 12-25.2006 «Леса строительные. Монтаж, расчёт, проектирование»;
СП 70.13330.2012 «Несущие и ограждающие конструкции»;
Правила по охране труда при работе на высоте.

Каждая платформа получает паспорт изделия и акт приёмки в эксплуатацию. При работе на опасных производственных объектах оформляется заключение экспертизы промышленной безопасности.

Ключевые характеристики.

Работа на высоте — полное соответствие Правилам Минтруда.
Временные рабочие площадки — сборка и демонтаж без следов.
Безопасный доступ к рабочей зоне — ограждения и нескользящий настил.
Подвесная конструкция — тросы, цепи, тяги с многократным запасом.
Консольные балки — двутавр, анкеровка, расчёт на вырыв.
Металлический настил — перфорированный или фанерный с защитой от скольжения.
Инженерный расчёт — метод конечных элементов для каждой точки крепления.

Реализованные кейсы.

Ремонт фасада бизнес-центра (Москва): спроектированы и смонтированы подвесные леса на всю высоту 22-этажного здания. Платформы перемещались по монорельсу, что позволило выполнить покраску без перекрытия главного входа.
Обслуживание моста через Волгу: изготовлены консольно-подвесные платформы с вылетом 4,5 м для ремонта перильного ограждения и окраски бортов пролётных строений. Консольные балки закреплены на ригелях моста. Движение по мосту не прекращалось.
Промышленный объект (ТЭЦ): смонтированы подвесные рабочие платформы над действующим газоходом для замены изоляции. Конструкция выдержала вес теплоизоляционных материалов и трёх монтажников одновременно.

Полный цикл Абрис.

Аудит объекта: выезд инженера, анализ несущей способности конструкций, замеры.
Индивидуальное проектирование: расчёт нагрузок (статических, динамических, ветровых), 3D-модель платформы, разработка ППР.
Производство: изготовление консольных балок, подвесок, настилов с антикоррозионной защитой.
Монтаж: установка анкерной группы, навеска платформы, освидетельствование, инструктаж персонала.
Демонтаж: снятие платформы, демонтаж анкерных узлов (при необходимости — восстановление поверхности).

Часто задаваемые вопросы (FAQ).

1. В чём разница между подвесными и консольно-подвесными лесами?

Подвесные леса полностью висят на тросах или тягах, не имея опоры снизу. Консольно-подвесные леса опираются на консольные балки, закреплённые в стене или ригеле, и дополнительно подстрахованы подвеской для увеличения вылета.

2. Какой максимальный вылет консольно-подвесной платформы?

Стандартно — до 4 м. По индивидуальному расчёту с усиленной консолью и подвеской — до 6 м.

3. Можно ли перемещать подвесные леса вдоль фасада?

Да, мы проектируем передвижные подвесные леса, которые перемещаются по монорельсу без демонтажа. Это ускоряет фасадные работы в разы.

4. Как обеспечивается безопасность при обрыве троса?

Каждая подвеска имеет коэффициент запаса не менее 6. Дополнительно устанавливаются страховочные тросы и улавливающие устройства.

5. Нужно ли разрешение на установку рабочих платформ?

Для временных инвентарных платформ разрешение на строительство не требуется. Достаточно утверждённого ППР и паспорта изделия.

6. Какие документы я получу при сдаче платформы?

Паспорт изделия, акт приёмки в эксплуатацию, сертификаты на металл и такелаж, ППР с расчётами. Для ОПО — заключение экспертизы промышленной безопасности.

7. Можно ли арендовать подвесные или консольно-подвесные леса?

Да, минимальный срок аренды — 1 месяц. Монтаж и демонтаж оплачиваются отдельно. Нестандартные консольные балки изготавливаются под объект и могут быть выкуплены или сданы в аренду.

8. Какая несущая способность у рабочих платформ?

Подвесные леса — до 300 кг/м². Консольно-подвесные — до 500 кг/м². Точечные нагрузки (лебёдки, оборудование) просчитываются индивидуально.
