ВТУЛКА СОЕДИНИТЕЛЬНАЯ CUP LOCK: НАРАЩИВАНИЕ СТОЕК БЕЗ ПОТЕРИ НЕСУЩЕЙ СПОСОБНОСТИ.
Втулка соединительная (вставка соединительная Cup Lock, cuplock joint pin) — это малозаметный, но критически важный элемент, обеспечивающий надёжное соединение вертикальных стоек по высоте. Когда высота заливки превышает длину стандартной стойки, именно соединительная втулка превращает две отдельные стойки в единый несущий элемент, сохраняя соосность и проектную несущую способность.
На объектах с высотой перекрытий 5–8 метров и более без соединительных втулок невозможно построить устойчивый каркас. Это элемент, на котором не экономят — от его прочности и геометрии зависит безопасность всего вышележащего яруса.
Технические характеристики.
Втулка соединительная (вставка соединительная Cup Lock, cuplock joint pin) — это малозаметный, но критически важный элемент, обеспечивающий надёжное соединение вертикальных стоек по высоте. Когда высота заливки превышает длину стандартной стойки, именно соединительная втулка превращает две отдельные стойки в единый несущий элемент, сохраняя соосность и проектную несущую способность.
На объектах с высотой перекрытий 5–8 метров и более без соединительных втулок невозможно построить устойчивый каркас. Это элемент, на котором не экономят — от его прочности и геометрии зависит безопасность всего вышележащего яруса.
Технические характеристики.
| Параметр | Значение |
| Тип элемента | Втулка соединительная (вставка, joint pin) |
| Артикул | УТ000003914 |
| Длина, м | 0,25 |
| Вес, кг | 0,48 |
| Покрытие | Порошковое |
| Материал | Сталь |
| Назначение | Соединение вертикальных стоек чашечной опалубки по высоте |
| Совместимость | Система «Каплок» (Cup Lock), стойка чашечная Ø48 мм |
| Применение | Жилые, промышленные, инфраструктурные объекты (мосты, эстакады, колонны) |
Характеристики указаны согласно данным производителя.
Ключевые преимущества.
1. Сохранение соосности стоек
Втулка плотно входит во внутреннюю полость трубы, не допуская люфта и смещения. Это гарантирует, что нагрузка передаётся строго вертикально, без эксцентриситетов, которые могли бы снизить несущую способность.
2. Быстрый монтаж без инструментов

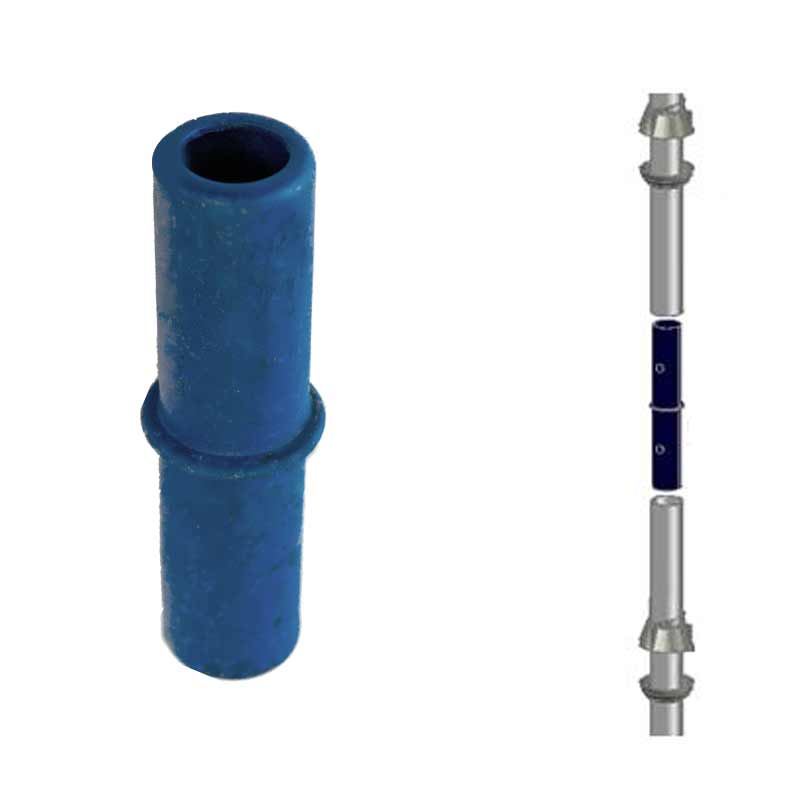

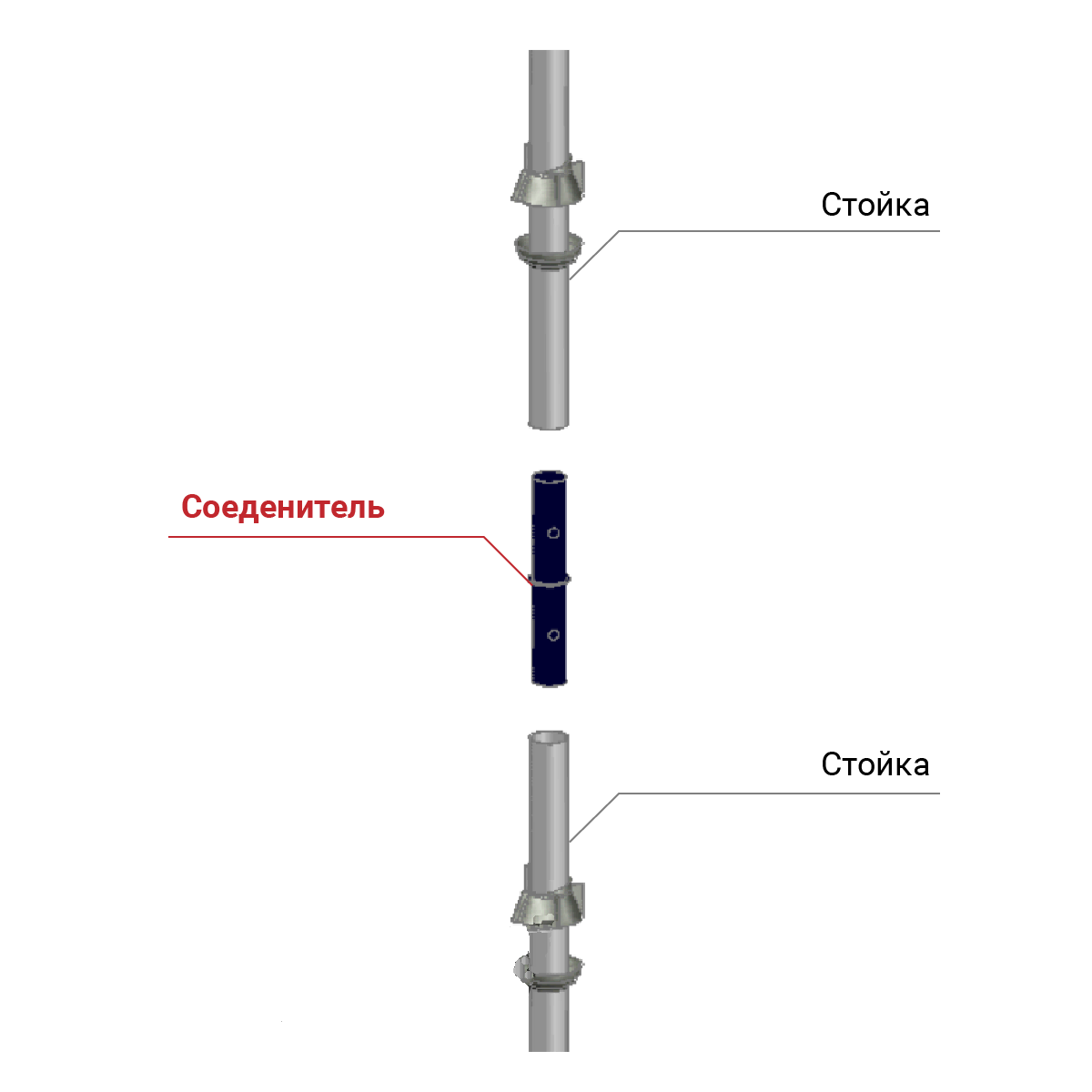

Втулка вставляется в верхний торец уже установленной стойки, а на неё сверху насаживается следующая. Никаких болтов, клиньев или сварки — соединение готово за секунды. Это позволяет наращивать каркас поэтажно без остановки работ.
3. Универсальность применения
Подходит для любых типов объектов — от жилых монолитных зданий до мостов, эстакад, колонн и гидротехнических сооружений. Применяется как во временных, так и в многократно оборачиваемых конструкциях.
4. Антикоррозионная защита
Порошковое покрытие защищает втулку от коррозии в условиях открытой стройплощадки, продлевая срок службы даже при интенсивной эксплуатации.
1. Сохранение соосности стоек
Втулка плотно входит во внутреннюю полость трубы, не допуская люфта и смещения. Это гарантирует, что нагрузка передаётся строго вертикально, без эксцентриситетов, которые могли бы снизить несущую способность.
2. Быстрый монтаж без инструментов
Втулка вставляется в верхний торец уже установленной стойки, а на неё сверху насаживается следующая. Никаких болтов, клиньев или сварки — соединение готово за секунды. Это позволяет наращивать каркас поэтажно без остановки работ.
3. Универсальность применения
Подходит для любых типов объектов — от жилых монолитных зданий до мостов, эстакад, колонн и гидротехнических сооружений. Применяется как во временных, так и в многократно оборачиваемых конструкциях.
4. Антикоррозионная защита
Порошковое покрытие защищает втулку от коррозии в условиях открытой стройплощадки, продлевая срок службы даже при интенсивной эксплуатации.
Типовые ошибки при монтаже.
Цена: 87,00 руб./шт. В наличии на складе в Москве. Доставка по РФ.
- Использование деформированных или ржавых втулок — неплотное прилегание, люфт, перекос стойки.
- Неполная посадка втулки в стойку — выступающая часть создаёт зазор и снижает несущую способность узла.
- Стыковка стоек без втулки («на весу») — грубейшее нарушение, ведущее к аварийной ситуации.
Цена: 87,00 руб./шт. В наличии на складе в Москве. Доставка по РФ.
