Балка деревянная двутавровая БДК: лёгкость дерева с прочностью металла.
В современном монолитном строительстве опалубка перекрытий должна решать две противоречивые задачи: выдерживать многотонные нагрузки от свежего бетона и при этом оставаться лёгкой, чтобы монтаж был быстрым и безопасным. Деревянная двутавровая балка БДК (балка двутавровая клеёная) — это элемент, который на практике доказал, что инженерно рассчитанная древесина способна заменить металлический прокат в ответственных несущих конструкциях.
Что такое балка БДК и почему её выбирают профессионалы.

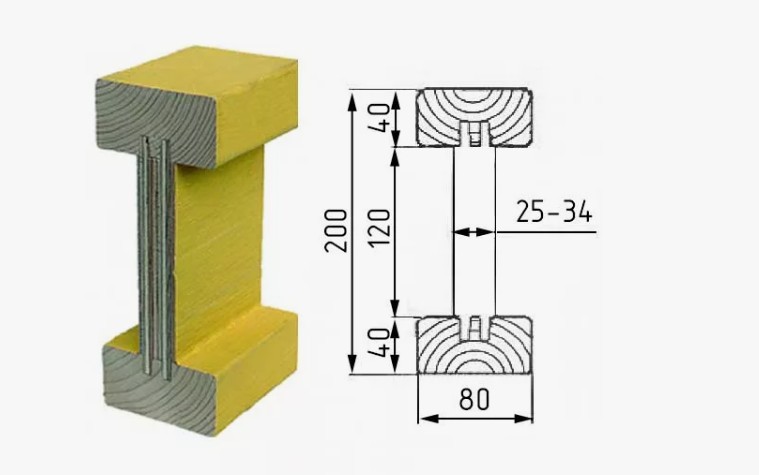

БДК — это не просто «деревяшка», положенная под фанеру. Это высокотехнологичный композитный элемент, в котором дерево работает в паре с фанерой. Конструктивно балка представляет собой двутавр: две массивные полки из хвойной древесины (сосна, ель) сечением 40×80 мм каждая, соединённые стенкой из многослойной фанеры ФСФ толщиной 27 мм-1-. Соединение полок со стенкой выполняется методом запрессовки на полиуретановый клей — это обеспечивает монолитность конструкции и исключает расслоение под нагрузкой-1.
Такая геометрия — результат точного инженерного расчёта. Двутавровое сечение даёт максимальный момент сопротивления при минимальном весе. Балка длиной 3 метра весит около 14,4 кг- — это позволяет монтировать её вручную, без применения грузоподъёмной техники.
Технические характеристики.
В современном монолитном строительстве опалубка перекрытий должна решать две противоречивые задачи: выдерживать многотонные нагрузки от свежего бетона и при этом оставаться лёгкой, чтобы монтаж был быстрым и безопасным. Деревянная двутавровая балка БДК (балка двутавровая клеёная) — это элемент, который на практике доказал, что инженерно рассчитанная древесина способна заменить металлический прокат в ответственных несущих конструкциях.
Что такое балка БДК и почему её выбирают профессионалы.
БДК — это не просто «деревяшка», положенная под фанеру. Это высокотехнологичный композитный элемент, в котором дерево работает в паре с фанерой. Конструктивно балка представляет собой двутавр: две массивные полки из хвойной древесины (сосна, ель) сечением 40×80 мм каждая, соединённые стенкой из многослойной фанеры ФСФ толщиной 27 мм-1-. Соединение полок со стенкой выполняется методом запрессовки на полиуретановый клей — это обеспечивает монолитность конструкции и исключает расслоение под нагрузкой-1.
Такая геометрия — результат точного инженерного расчёта. Двутавровое сечение даёт максимальный момент сопротивления при минимальном весе. Балка длиной 3 метра весит около 14,4 кг- — это позволяет монтировать её вручную, без применения грузоподъёмной техники.
Технические характеристики.
| Параметр | Значение |
| Тип сечения | Двутавровое |
| Длина (варианты) | 1,5 / 2,0 / 2,5 / 3,0 / 3,3 / 3,6 / 3,9 / 4,2 / 4,5 / 5,0 / 5,5 / 6,0 м |
| Высота балки | 200 мм |
| Ширина полки | 80 мм |
| Толщина полки | 40 мм |
| Материал полок | Древесина хвойных пород (сосна, ель) |
| Материал стенки | Фанера ФСФ, 27 мм |
| Толщина стенки | 27 мм |
| Клеевой состав | Полиуретановый клей |
| Вес | ~5,5 кг/пог. м |
| Допустимый изгибающий момент | до 5,0 кН·м |
| Допустимая поперечная сила | до 11,0 кН |
| Защита торцов | Пластиковые заглушки (опционально) |
| Покрытие | Грунт на меловой основе |
| Цена (от) | 862,50 руб. |
Нормативная база: на что опирается качество.
Где и как применяется балка БДК.

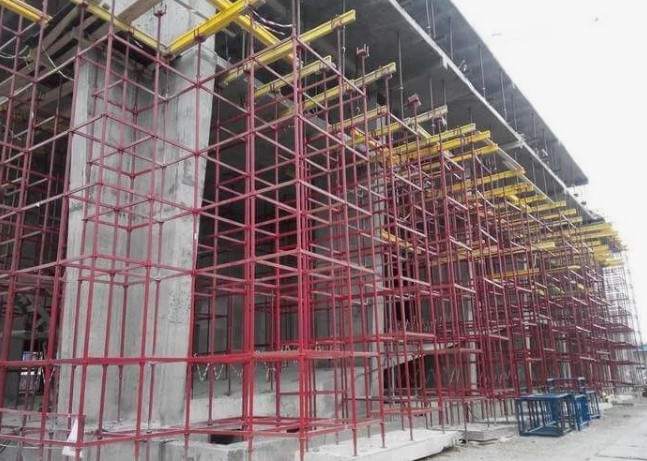

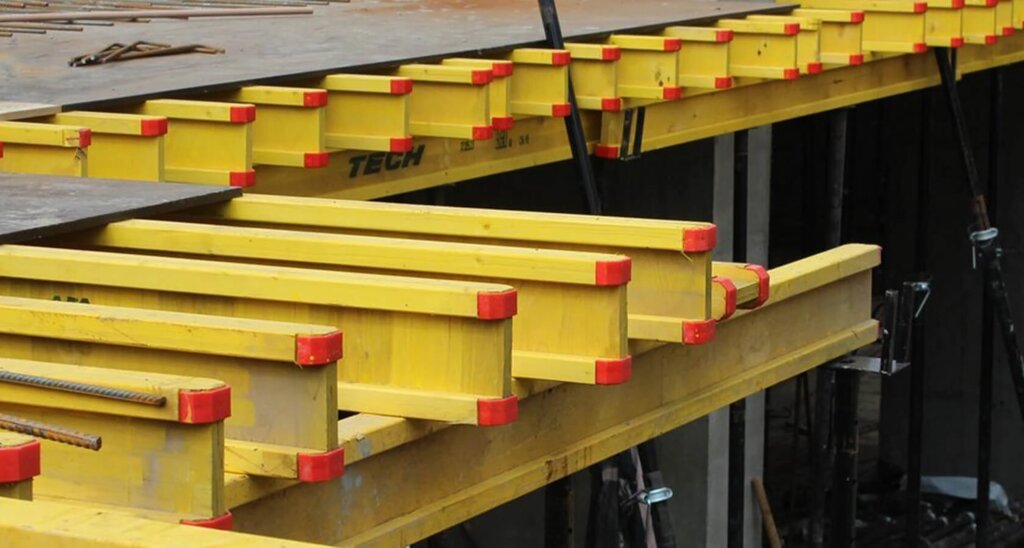

Основное назначение — создание несущего каркаса палубы при заливке монолитных железобетонных перекрытий. Балка укладывается в унивилки, установленные на стойках объёмной опалубки, и служит опорой для фанерного настила, на который заливается бетон-.
- С 1 апреля 2025 года введён в действие ГОСТ Р 71938-2025 «Балки двутавровые опалубочные деревянные. Общие технические условия»-. Стандарт впервые установил единые требования к деревянным опалубочным двутаврам: к материалам, геометрии, прочностным характеристикам и методам испытаний. Балки, соответствующие этому стандарту, обеспечивают предсказуемое поведение под нагрузкой и подтверждённый запас прочности.
- Дополнительно производство балок БДК ориентируется на требования ГОСТ Р 52085-2003 «Опалубка. Общие технические условия»-. Таким образом, элемент сертифицирован как часть единой опалубочной системы и полностью совместим с объёмной клиновой опалубкой ХСИ.
Где и как применяется балка БДК.
Основное назначение — создание несущего каркаса палубы при заливке монолитных железобетонных перекрытий. Балка укладывается в унивилки, установленные на стойках объёмной опалубки, и служит опорой для фанерного настила, на который заливается бетон-.
Сфера применения:
- жилые многоэтажные дома (плиты перекрытий толщиной до 25–30 см);
- промышленные объекты с усиленными перекрытиями;
- мосты, эстакады, транспортные развязки;
- временные конструкции — сцены, трибуны, пандусы;
- опалубка стен (в составе балочно-ригельной системы).

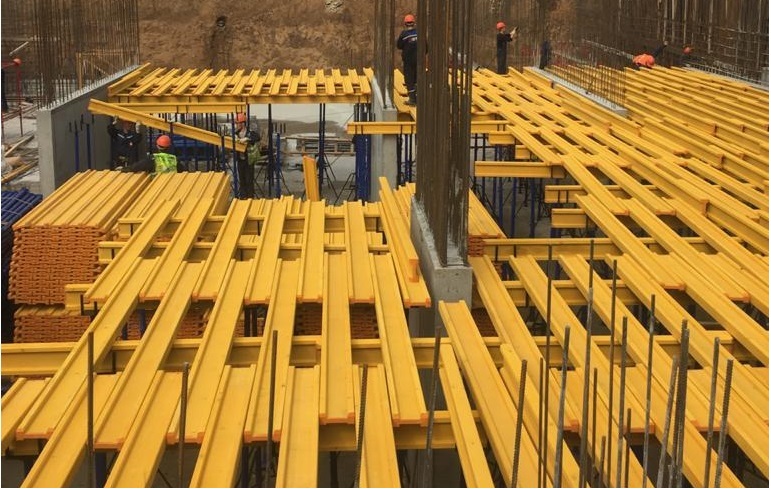

Пошаговая инструкция по установке балки БДК.
- Подготовьте стойки и унивилки. Убедитесь, что объёмный каркас ХСИ собран, выверен по вертикали и горизонту, а унивилки зафиксированы на оголовках стоек.
- Уложите продольные балки (нижний слой). Балки укладываются в ложементы унивилок. Стыковка соседних балок по длине — внахлёст непосредственно над унивилкой. Нахлёст должен составлять не менее 150 мм.
- Уложите поперечные балки (верхний слой). Поперечные балки укладываются поверх продольных с проектным шагом (обычно 0,5–0,6 м). Образуется жёсткая ортогональная решётка.
- Настелите фанеру. Влагостойкая ламинированная фанера (толщина 18 мм) укладывается на верхний слой балок. Стыки листов фанеры должны приходиться строго на ось поперечной балки.
- Проверьте геометрию. С помощью нивелира проконтролируйте горизонтальность палубы. Допустимое отклонение — ±2 мм на 2 метра длины.
Экспертный совет: При стыковке продольных балок следите, чтобы стыки соседних рядов не совпадали — разносите их в разные унивилки. Это увеличит общую жёсткость палубы и предотвратит образование «линий излома» при неравномерной осадке.

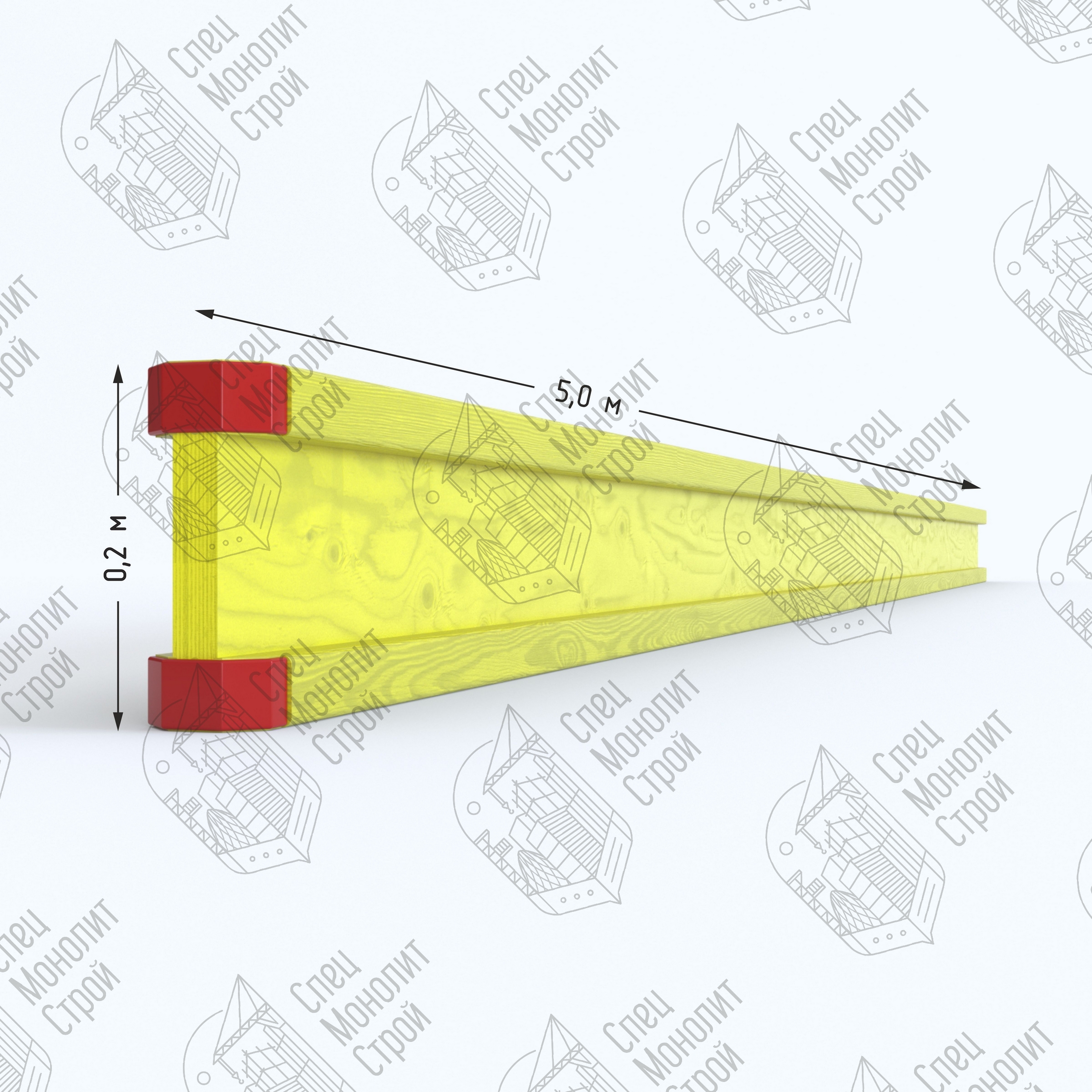

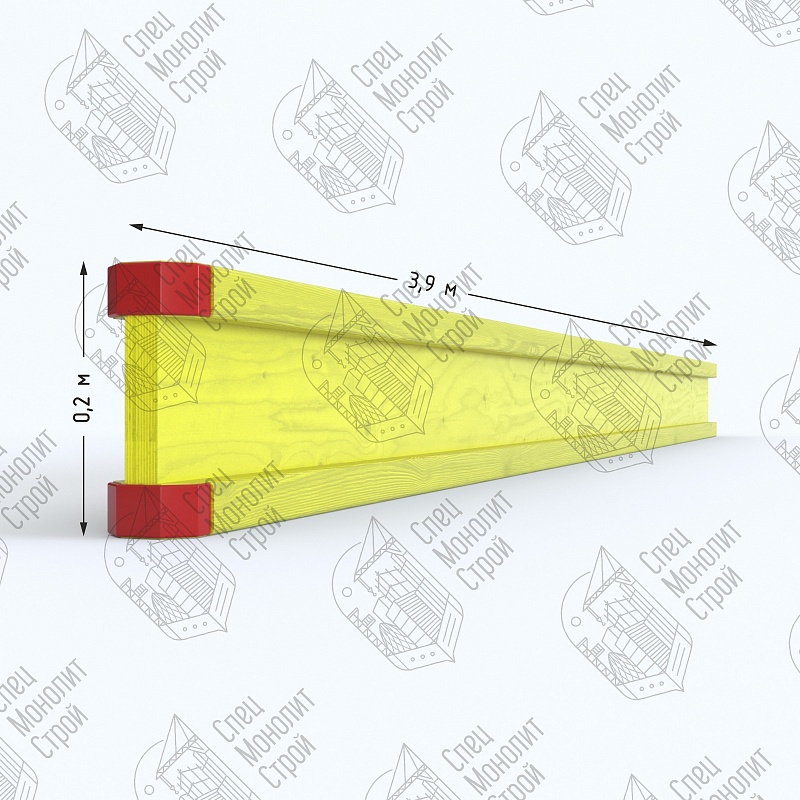

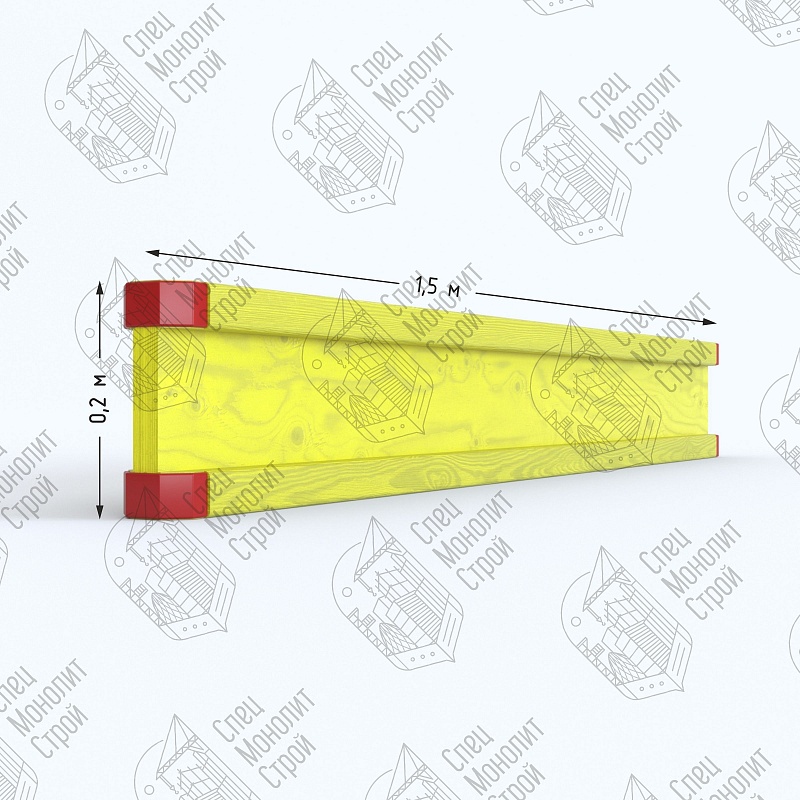

Балка БДК с пластиковыми заглушками и без: в чём разница.
Балка БДК поставляется в двух исполнениях: стандартном и с пластиковыми торцевыми наконечниками (заглушками). Заглушки выполняют две функции:
Сравнение: балка БДК и импортные аналоги.
Балка БДК поставляется в двух исполнениях: стандартном и с пластиковыми торцевыми наконечниками (заглушками). Заглушки выполняют две функции:
- защищают торцы балки от механических повреждений при падении, транспортировке и монтаже;
- предотвращают проникновение влаги в стенку из фанеры ФСФ через открытый торец, продлевая срок службы элемента.
- Рекомендация: Для объектов с длительным циклом строительства и многоразовым использованием (аренда, высокая оборачиваемость) выбирайте балки с заглушками. Разница в цене окупается уже после 3–4 циклов за счёт снижения процента выбраковки.
Сравнение: балка БДК и импортные аналоги.
| Характеристика | Балка БДК (РФ) | H20 (Doka, Европа) |
| Высота сечения | 200 мм | 200–240 мм |
| Вес | ~5,5 кг/пог. м | ~5,9 кг/пог. м |
| Макс. изгибающий момент | до 5,0 кН·м | до 7,0 кН·м |
| Цена | ниже | выше в 1,5–2 раза |
Балка БДК российского производства обеспечивает сопоставимые прочностные характеристики при значительно более низкой стоимости. Для типового жилого строительства с толщиной перекрытий до 30 см её несущей способности достаточно с запасом. Импортные аналоги (H20, Doka) имеют преимущество при сверхтяжёлых перекрытиях, но для массовой застройки их применение экономически неоправданно.

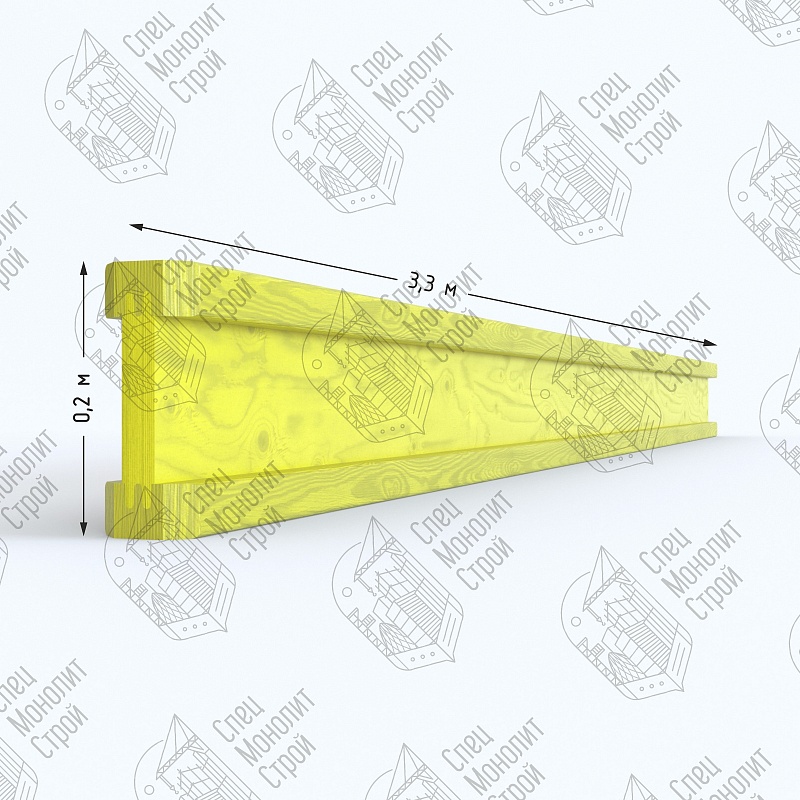

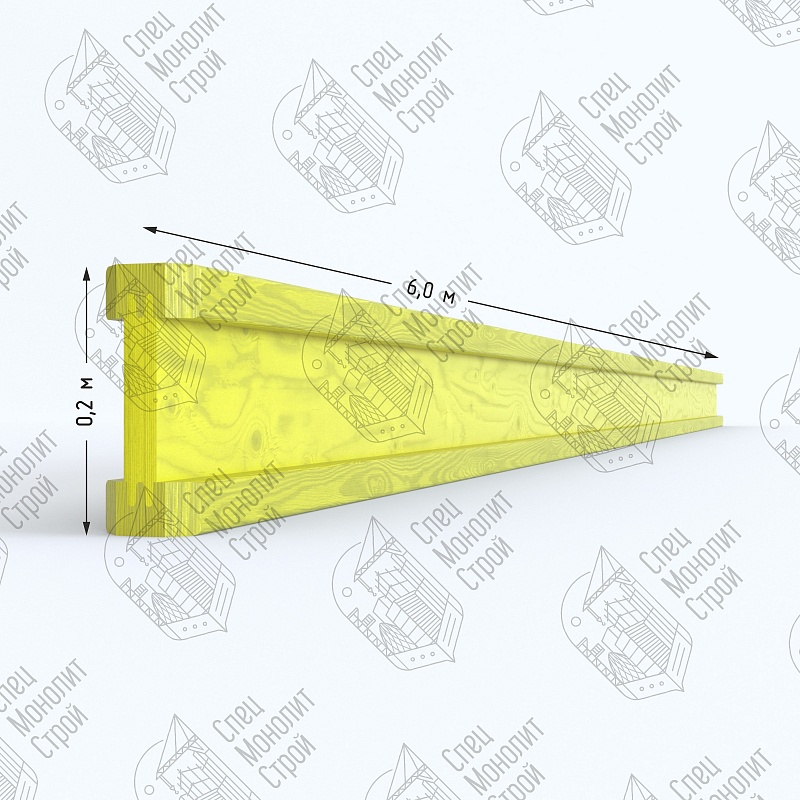

Как выбрать длину балки БДК.
Выбор длины зависит от шага стоек и конфигурации перекрытия:
Универсальным выбором считается балка длиной 3,0–3,3 м: она подходит для большинства типовых проектов, удобна в транспортировке и монтаже, обеспечивает оптимальное соотношение прочности и веса.
Выбор длины зависит от шага стоек и конфигурации перекрытия:
- Шаг стоек 1,0 м → балка 1,5–2,0 м (минимальный нахлёст);
- Шаг стоек 1,5 м → балка 2,5–3,3 м;
- Шаг стоек 2,0 м и более → балка 3,6–4,5 м (усиленные перекрытия).
Универсальным выбором считается балка длиной 3,0–3,3 м: она подходит для большинства типовых проектов, удобна в транспортировке и монтаже, обеспечивает оптимальное соотношение прочности и веса.
Хранение и уход.

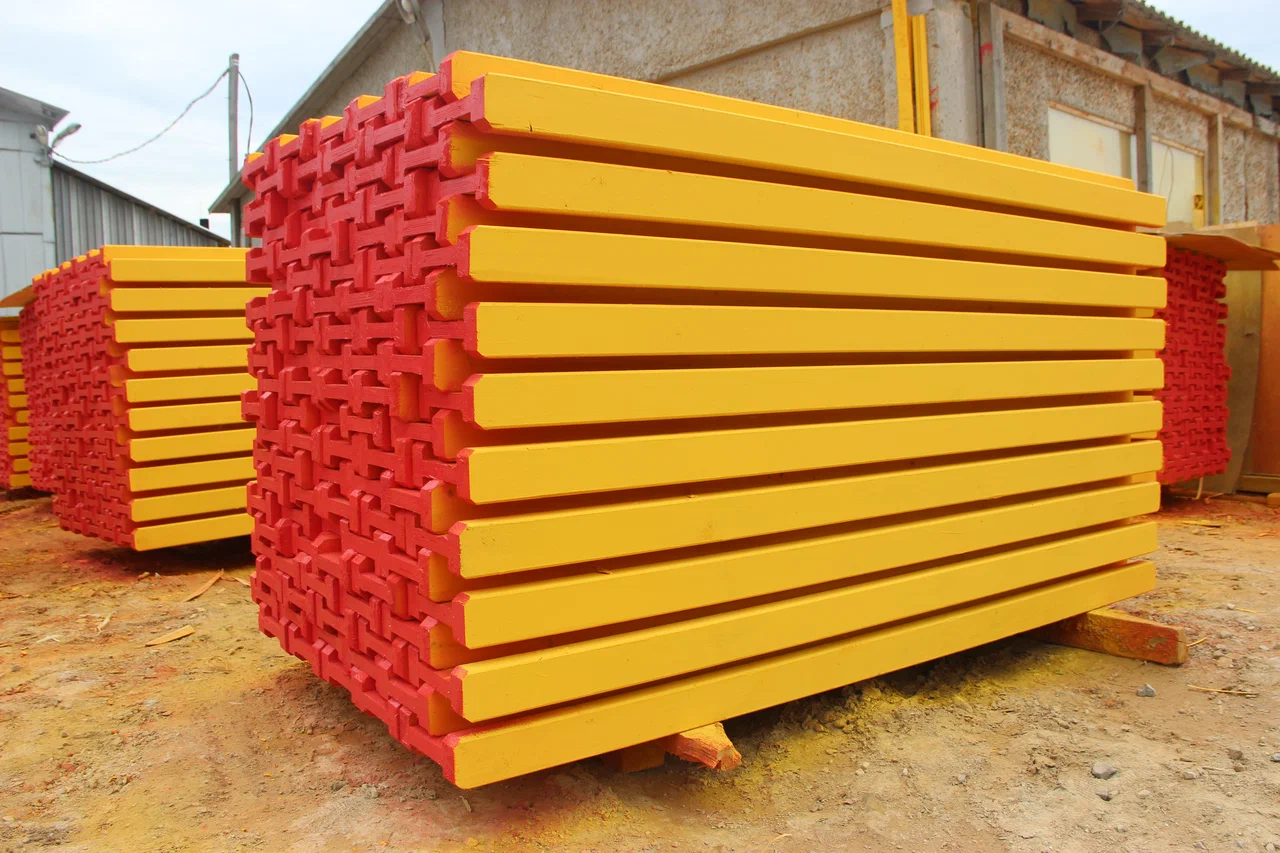

- Храните балки в горизонтальном положении на ровных прокладках, в сухом проветриваемом помещении или под навесом.
- Перед консервацией на зиму очистите от остатков бетона. Балки с заглушками менее чувствительны к влажности, но также нуждаются в защите от прямых осадков.
- При правильном хранении и бережной эксплуатации оборачиваемость достигает 200–300 циклов.
FAQ — Балка БДК.
1. Чем балка БДК отличается от обычного деревянного бруса?
— Двутавровое сечение даёт в 3–4 раза больший момент сопротивления, чем цельный брус того же веса. Это позволяет перекрывать пролёты до 6 метров без промежуточных опор.
2. Какую нагрузку выдерживает балка БДК?
— Допустимый изгибающий момент — до 5,0 кН·м, поперечная сила — до 11,0 кН. При стандартном шаге стоек 1,5 м и толщине плиты 20 см запас прочности составляет не менее 1,5.
3. Можно ли использовать балку БДК для опалубки стен?
— Да, в составе балочно-ригельной системы балка БДК применяется для опалубки стен и колонн-.
4. Нужны ли пластиковые заглушки на торцах?
— Желательно. Заглушки защищают фанерную стенку от влаги и механических повреждений, что особенно важно при интенсивной эксплуатации.
5. Как часто нужно проверять состояние балок?
— При визуальном осмотре перед каждым монтажом проверяйте: геометрию (отсутствие изгибов и скручиваний), состояние клеевого шва (отсутствие расслоений), целостность полок (отсутствие трещин и сколов).
6. Можно ли резать балку БДК под нестандартный размер?
— Не рекомендуется. Распил нарушает целостность клеевого соединения и снижает несущую способность. Для нестандартных пролётов используйте комбинацию балок разной длины с перехлёстом.
7. Какой срок службы балки БДК?
— При правильном хранении и эксплуатации — до 300 циклов оборачиваемости. Балки с пластиковыми заглушками служат на 20–30% дольше.
1. Чем балка БДК отличается от обычного деревянного бруса?
— Двутавровое сечение даёт в 3–4 раза больший момент сопротивления, чем цельный брус того же веса. Это позволяет перекрывать пролёты до 6 метров без промежуточных опор.
2. Какую нагрузку выдерживает балка БДК?
— Допустимый изгибающий момент — до 5,0 кН·м, поперечная сила — до 11,0 кН. При стандартном шаге стоек 1,5 м и толщине плиты 20 см запас прочности составляет не менее 1,5.
3. Можно ли использовать балку БДК для опалубки стен?
— Да, в составе балочно-ригельной системы балка БДК применяется для опалубки стен и колонн-.
4. Нужны ли пластиковые заглушки на торцах?
— Желательно. Заглушки защищают фанерную стенку от влаги и механических повреждений, что особенно важно при интенсивной эксплуатации.
5. Как часто нужно проверять состояние балок?
— При визуальном осмотре перед каждым монтажом проверяйте: геометрию (отсутствие изгибов и скручиваний), состояние клеевого шва (отсутствие расслоений), целостность полок (отсутствие трещин и сколов).
6. Можно ли резать балку БДК под нестандартный размер?
— Не рекомендуется. Распил нарушает целостность клеевого соединения и снижает несущую способность. Для нестандартных пролётов используйте комбинацию балок разной длины с перехлёстом.
7. Какой срок службы балки БДК?
— При правильном хранении и эксплуатации — до 300 циклов оборачиваемости. Балки с пластиковыми заглушками служат на 20–30% дольше.
