Башмак ХСИ: надёжная опора, с которой начинается устойчивость всей системы.
В объёмной клиновой опалубке ХСИ передача нагрузки от свежего бетона на основание — критически важный этап. Если опорный узел выполнен с нарушениями, даже безупречно собранный каркас может дать неравномерную осадку, что приведёт к отклонению геометрии перекрытия от проектной. Башмак ХСИ решает эту задачу на инженерном уровне: он обеспечивает равномерное распределение вертикальной нагрузки на грунт или бетонную подготовку, предотвращая локальные продавливания и сохраняя стабильность всей пространственной рамы на протяжении всего цикла бетонирования.
Конструкция и принцип действия.
Башмак представляет собой опорную стальную плиту с центральным стаканом, в который устанавливается стартовая стойка. Такая конструкция увеличивает площадь контакта с основанием и исключает точечную концентрацию напряжений. При нагрузке на стойку до 2 700 кг (стандартное исполнение) или до 5 000 кг (усиленное) башмак перераспределяет усилие по всей площади пяты. Изготовлен из конструкционной стали, рассчитан на эксплуатацию при температуре от −40°C до +45°C, что подтверждает его пригодность для строительства в любых климатических зонах России.
В объёмной клиновой опалубке ХСИ передача нагрузки от свежего бетона на основание — критически важный этап. Если опорный узел выполнен с нарушениями, даже безупречно собранный каркас может дать неравномерную осадку, что приведёт к отклонению геометрии перекрытия от проектной. Башмак ХСИ решает эту задачу на инженерном уровне: он обеспечивает равномерное распределение вертикальной нагрузки на грунт или бетонную подготовку, предотвращая локальные продавливания и сохраняя стабильность всей пространственной рамы на протяжении всего цикла бетонирования.
Конструкция и принцип действия.
Башмак представляет собой опорную стальную плиту с центральным стаканом, в который устанавливается стартовая стойка. Такая конструкция увеличивает площадь контакта с основанием и исключает точечную концентрацию напряжений. При нагрузке на стойку до 2 700 кг (стандартное исполнение) или до 5 000 кг (усиленное) башмак перераспределяет усилие по всей площади пяты. Изготовлен из конструкционной стали, рассчитан на эксплуатацию при температуре от −40°C до +45°C, что подтверждает его пригодность для строительства в любых климатических зонах России.

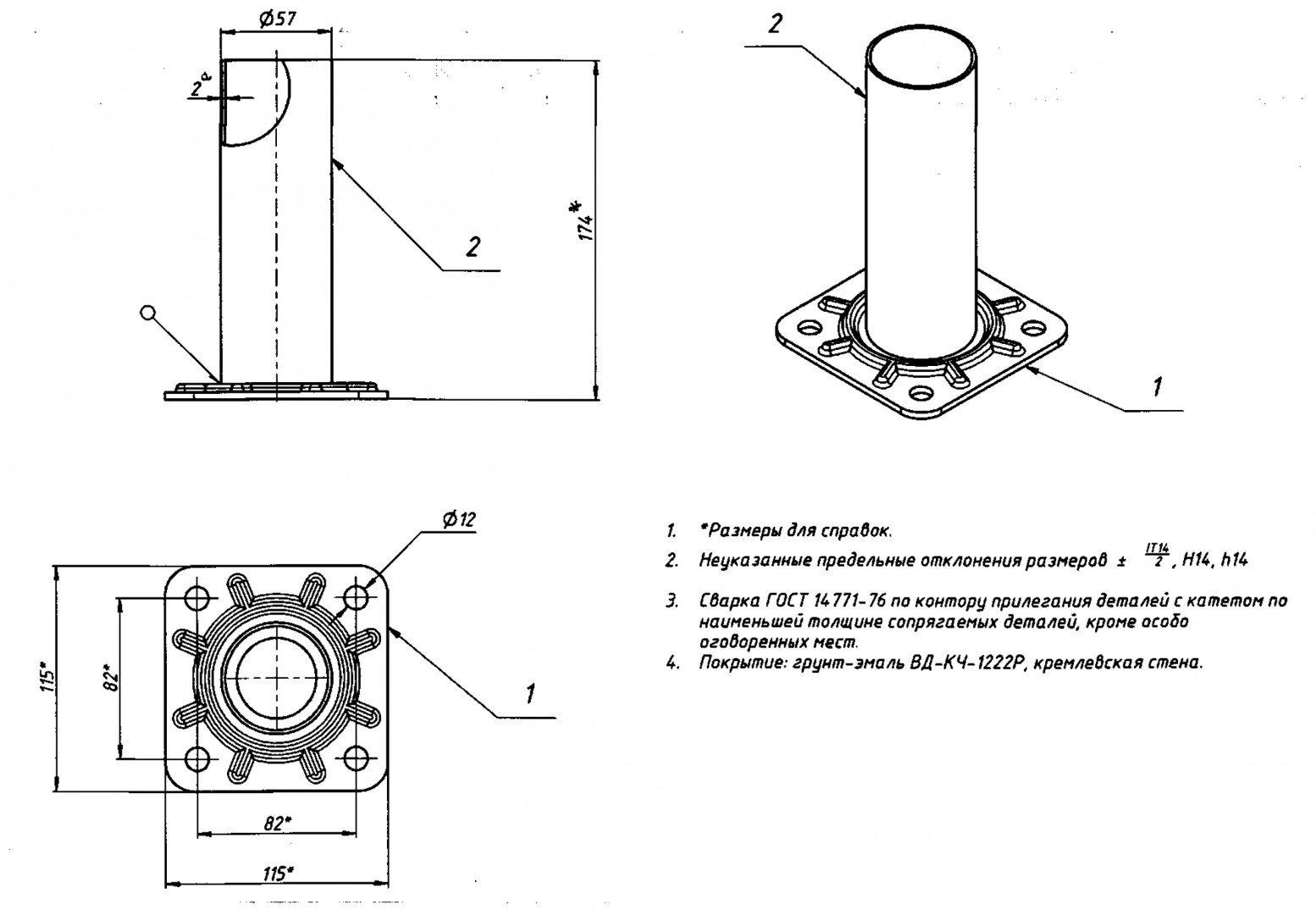

| Параметр | Башмак 57×2 мм | Башмак 57×3 мм |
| Совместимость со стойкой | Труба 57 × 2 мм | Труба 57 × 3 мм |
| Высота, мм. | 205 | 205 |
| Вес, кг. | 1,1 | 1,2 |
| Материал | Сталь | Сталь |
| Покрытие | Порошковая покраска / горячий цинк (под заказ) | Порошковая покраска / горячий цинк (под заказ) |
| Цена, руб. | 242 | 242 |
Башмак или домкрат: в чём разница и когда что применять.
Оба элемента выполняют функцию опоры, но задачи у них принципиально разные. Домкрат — это регулируемая винтовая опора, которая позволяет точно выставить горизонт при перепадах основания до 0,5 м-. Башмак же является фиксированной опорой без возможности регулировки по высоте.
Когда использовать башмак:
Оба элемента выполняют функцию опоры, но задачи у них принципиально разные. Домкрат — это регулируемая винтовая опора, которая позволяет точно выставить горизонт при перепадах основания до 0,5 м-. Башмак же является фиксированной опорой без возможности регулировки по высоте.
Когда использовать башмак:
- Основание ровное (бетонная плита, утрамбованная и выровненная площадка);
- Требуется максимальная устойчивость при минимальной высоте опорного узла;
- Проект предусматривает фиксированные отметки установки стоек.
Когда использовать домкрат:
- Основание имеет уклоны и неровности;
- Требуется точная юстировка стоек перед бетонированием;
- Необходимо контролируемое опускание опалубки при распалубке.
На практике башмак и домкрат часто работают в паре: башмак кладётся на основание, а на него устанавливается домкрат. Такая комбинация даёт одновременно и равномерное распределение нагрузки, и возможность точной юстировки-1.
Пошаговая инструкция по установке башмака.
Пошаговая инструкция по установке башмака.
- Подготовьте основание. Удалите строительный мусор, утрамбуйте грунт. При слабых грунтах уложите деревянные подкладки для дополнительного распределения нагрузки-.
- Выполните разметку осей. В соответствии с ППР (проектом производства работ) отметьте точки установки башмаков.
- Установите башмак. Разместите его строго по разметке, обеспечив плотное прилегание к основанию всей плоскостью.
- Вставьте стартовую стойку. Заведите её в центральный стакан башмака до упора.
- Свяжите ригелями. После установки нескольких стоек немедленно соедините их горизонтальными ригелями через клиновые замки-.
- Проверьте вертикаль и горизонт. Используйте нивелир и отвес на каждом этапе монтажа.
Экспертный совет: При работе на пучинистых или переувлажнённых грунтах не пренебрегайте подкладками. Рекомендуемая толщина доски — не менее 50 мм, ширина — не менее 300 мм. Это увеличит опорную площадь и предотвратит просадку башмака в процессе бетонирования, когда масса свежего бетона достигает максимума.
FAQ — Башмак ХСИ.
1. Можно ли использовать башмак без домкрата?
— Да, если основание ровное, а проект не требует юстировки по высоте. Башмак в этом случае служит самостоятельной опорой, фиксируя стойку строго вертикально.
2. Какой башмак выбрать: 57×2 мм или 57×3 мм?
— Выбор зависит от толщины стенки применяемых стоек. Для стандартных стоек (2 мм) — башмак 57×2 мм, для усиленных (3 мм) — 57×3 мм. Использование несовместимых элементов создаст люфт и снизит устойчивость конструкции.
3. Чем башмак ХСИ отличается от опорной пяты других систем?
— Башмак ХСИ имеет центральный стакан, который жёстко фиксирует стойку и исключает её поперечное смещение. В отличие от универсальных пят, он не требует дополнительного раскрепления.
4. Как часто нужно проверять состояние башмаков при многоцикловой эксплуатации?
— При оборачиваемости до 500 циклов рекомендуется визуальный осмотр перед каждым монтажом: проверяйте геометрию стакана (отсутствие деформаций), состояние сварного шва и покрытия. При обнаружении трещин или изгибов элемент подлежит выбраковке.
5. Можно ли заказать башмаки с горячим цинкованием?
— Да, горячее цинкование доступно под заказ. Оцинкованные башмаки служат в 3–4 раза дольше окрашенных и рекомендованы для строительства в условиях высокой влажности.
1. Можно ли использовать башмак без домкрата?
— Да, если основание ровное, а проект не требует юстировки по высоте. Башмак в этом случае служит самостоятельной опорой, фиксируя стойку строго вертикально.
2. Какой башмак выбрать: 57×2 мм или 57×3 мм?
— Выбор зависит от толщины стенки применяемых стоек. Для стандартных стоек (2 мм) — башмак 57×2 мм, для усиленных (3 мм) — 57×3 мм. Использование несовместимых элементов создаст люфт и снизит устойчивость конструкции.
3. Чем башмак ХСИ отличается от опорной пяты других систем?
— Башмак ХСИ имеет центральный стакан, который жёстко фиксирует стойку и исключает её поперечное смещение. В отличие от универсальных пят, он не требует дополнительного раскрепления.
4. Как часто нужно проверять состояние башмаков при многоцикловой эксплуатации?
— При оборачиваемости до 500 циклов рекомендуется визуальный осмотр перед каждым монтажом: проверяйте геометрию стакана (отсутствие деформаций), состояние сварного шва и покрытия. При обнаружении трещин или изгибов элемент подлежит выбраковке.
5. Можно ли заказать башмаки с горячим цинкованием?
— Да, горячее цинкование доступно под заказ. Оцинкованные башмаки служат в 3–4 раза дольше окрашенных и рекомендованы для строительства в условиях высокой влажности.
