Ригель ХСИ: клиновой узел, создающий жёсткую раму.

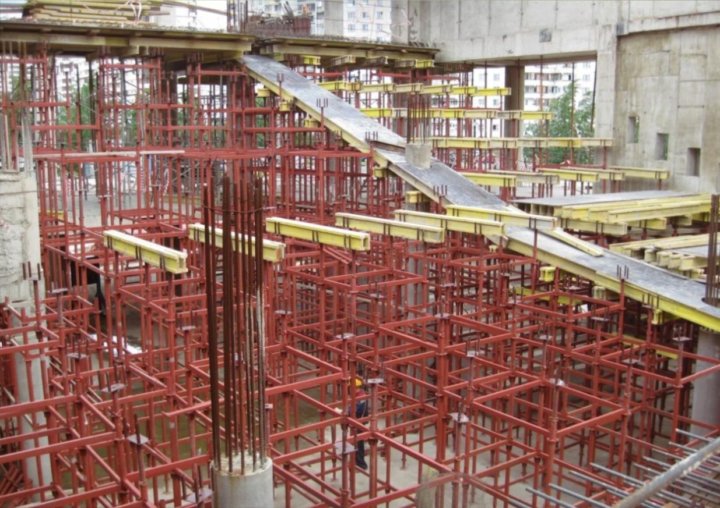

Ригель — это горизонтальный элемент объёмной опалубки, который соединяет стойки в единую пространственную конструкцию. Именно ригель превращает набор разрозненных вертикальных опор в цельную раму, способную нести колоссальные нагрузки и сохранять геометрию под давлением тонн свежего бетона.

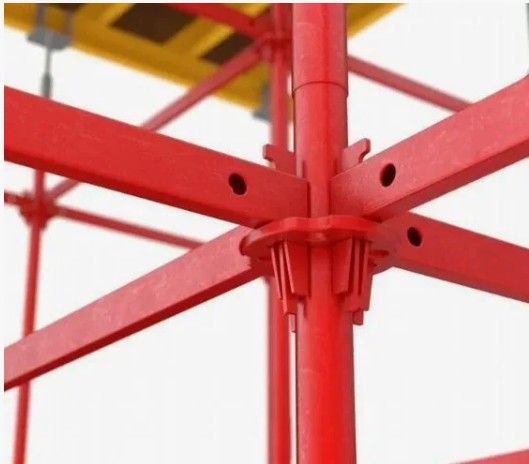

Профиль ригеля изготовлен из стальной трубы прямоугольного сечения 60×30 мм с толщиной стенки 2 мм. Такая форма обеспечивает высокую сопротивляемость изгибающим нагрузкам. На каждом конце ригеля установлен клиновой замок — соединительный элемент, который при забивании клина создаёт безлюфтовое самозаклинивающееся соединение со стойкой. Угол наклона клина в рабочем положении отрицательный, что позволяет подавать нагрузку как сверху, так и снизу.
Ригель — это горизонтальный элемент объёмной опалубки, который соединяет стойки в единую пространственную конструкцию. Именно ригель превращает набор разрозненных вертикальных опор в цельную раму, способную нести колоссальные нагрузки и сохранять геометрию под давлением тонн свежего бетона.
Профиль ригеля изготовлен из стальной трубы прямоугольного сечения 60×30 мм с толщиной стенки 2 мм. Такая форма обеспечивает высокую сопротивляемость изгибающим нагрузкам. На каждом конце ригеля установлен клиновой замок — соединительный элемент, который при забивании клина создаёт безлюфтовое самозаклинивающееся соединение со стойкой. Угол наклона клина в рабочем положении отрицательный, что позволяет подавать нагрузку как сверху, так и снизу.
| Параметр | Значение |
| Материал | Стальной профиль 60×30×2 ммСтальной профиль 60×30×2 мм |
| Длина (варианты исполнения) | 0.5 / 0.75 / 1.0 / 1.25 / 1.5 / 1.75 / 2.0 м |
| Вес (для длины 1.5 м) | ~4.56 кг |
| Соединительный узел | Клиновой замок |
| Функции | Фиксация шага стоек, выравнивание вертикали, несение вспомогательной нагрузки |
| Цена (от) | 403.00 руб |
Почему клин, а не болт?
В отличие от болтовых соединений, клиновой замок ригеля ХСИ:
Экспертный совет: Ригели длиной 0,5–0,75 м используйте для создания «мёртвых зон» у колонн и стен. Ригели 2,0 м — для основной сетки стоек. Чем меньше шаг ригеля, тем выше несущая способность системы.
В отличие от болтовых соединений, клиновой замок ригеля ХСИ:
- Фиксируется за 3 удара молотка, без ключей и электроинструмента;
- Автоматически выравнивает стойку строго под 90°;
- Не требует контроля затяжки и не ослабевает от вибрации при укладке бетона;
- Выдерживает нагрузку на срез свыше 12 кН (~1 200 кг).
Экспертный совет: Ригели длиной 0,5–0,75 м используйте для создания «мёртвых зон» у колонн и стен. Ригели 2,0 м — для основной сетки стоек. Чем меньше шаг ригеля, тем выше несущая способность системы.
