Доборная усиленная стойка ХСИ: наращивание без компромиссов.
Если стартовая стойка — это фундамент опалубочной системы, то доборная усиленная стойка — это её продолжение, позволяющее возводить перекрытия на высоте до 40 метров без потери несущей способности. Она не просто «добавляет рост» конструкции — она сохраняет жёсткость всей вертикальной оси, обеспечивая равномерную передачу нагрузки от палубы с тоннами бетона к основанию.
Почему доборная стойка не взаимозаменяема со стартовой?
Доборная стойка отличается от стартовой конструктивно. В нижней её части имеется втулка уменьшенного диаметра, которая вставляется в полость стартовой (или другой доборной) стойки. Это создаёт телескопическое соединение с минимальным люфтом. Стартовая стойка такой втулки не имеет, поскольку опирается на домкрат или башмак. Попытка использовать доборную стойку в качестве стартовой (или наоборот) приведёт либо к невозможности стыковки, либо к появлению критического зазора. Производитель настоятельно рекомендует применять каждый элемент строго по назначению.
Как правильно нарастить стойку за 4 шага.Если стартовая стойка — это фундамент опалубочной системы, то доборная усиленная стойка — это её продолжение, позволяющее возводить перекрытия на высоте до 40 метров без потери несущей способности. Она не просто «добавляет рост» конструкции — она сохраняет жёсткость всей вертикальной оси, обеспечивая равномерную передачу нагрузки от палубы с тоннами бетона к основанию.
Почему доборная стойка не взаимозаменяема со стартовой?
Доборная стойка отличается от стартовой конструктивно. В нижней её части имеется втулка уменьшенного диаметра, которая вставляется в полость стартовой (или другой доборной) стойки. Это создаёт телескопическое соединение с минимальным люфтом. Стартовая стойка такой втулки не имеет, поскольку опирается на домкрат или башмак. Попытка использовать доборную стойку в качестве стартовой (или наоборот) приведёт либо к невозможности стыковки, либо к появлению критического зазора. Производитель настоятельно рекомендует применять каждый элемент строго по назначению.
| Параметр | Значение |
| Материал | Конструкционная сталь |
| Диаметр × стенка трубы | 57 × 3 мм |
| Высота (варианты исполнения) | 1,0 / 1,5 / 2,0 м |
| Макс. нагрузка на ось | 60 кН (≈6 000 кгс) |
| Макс. высота перекрытия | 40 м |
| Соединительный узел | Клиновой замок (совместим с чашечным Cup-Lock) |
| Вес (для высоты 1,0 м) | ~5,37 кг |
| Вес (для высоты 2,0 м) | ~9,32 кг |
| Покрытие | Порошковая покраска / горячий цинк (под заказ) |
| Оборачиваемость | до 500 циклов |
| Цена (от) | 886,00 руб |

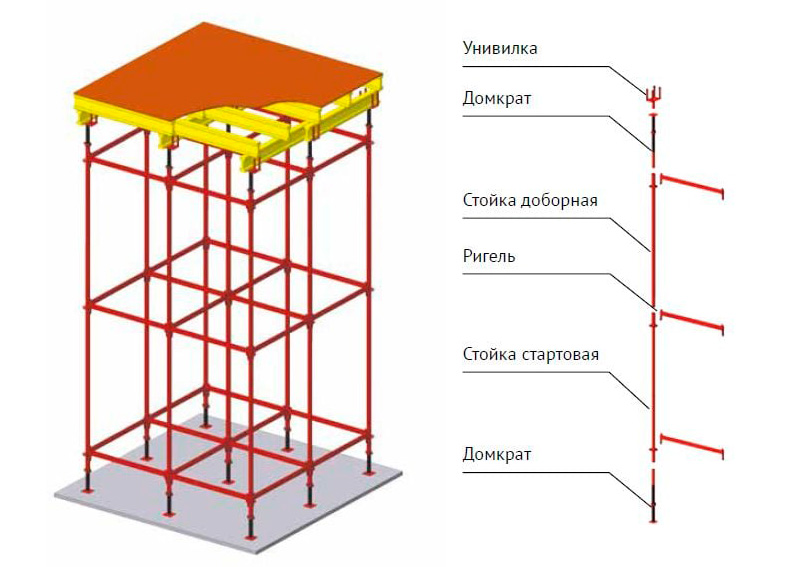

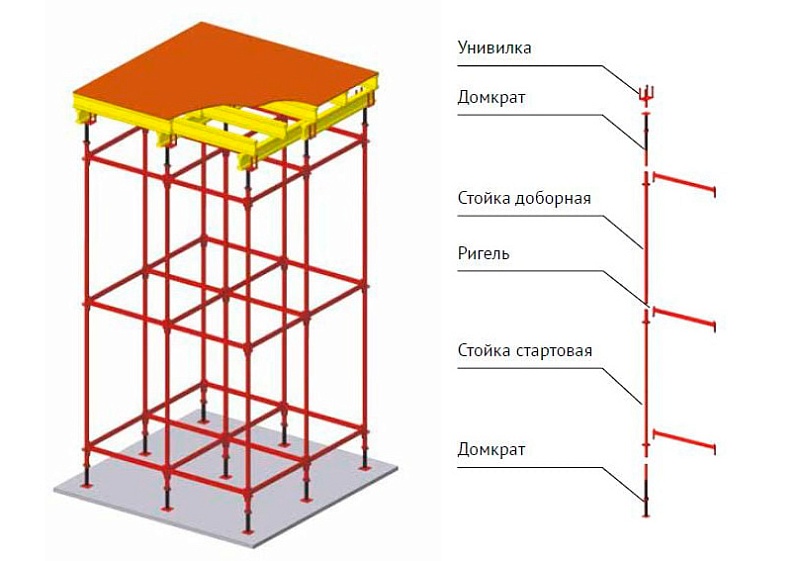

- Зафиксируйте нижний ярус. Убедитесь, что стартовые (или нижестоящие доборные) стойки связаны ригелями в обоих направлениях и выверены по вертикали с точностью ±1 мм.
- Вставьте добор. Втулкой вниз установите доборную стойку в полость стартовой. Посадка должна быть плотной, без перекосов. Не прикладывайте чрезмерных усилий — если стойка не входит, проверьте соосность.
- Раскрепите немедленно. Сразу же свяжите доборные стойки продольными и поперечными ригелями. Не оставляйте нераскреплённую стойку даже на минуту — при порыве ветра она может потерять устойчивость.
- Установите диагональные связи. На высоте более 8 метров монтаж раскосов обязателен. Они ставятся через каждые два яруса.
Экспертный совет: При сборке многоярусной конструкции наращивание производите последовательно по всей площади захватки: сначала первый ярус по всем осям, затем второй. Так вы создадите равномерно распределённую жёсткость и избежите перекосов каркаса.
Стандартная (2 мм) и усиленная (3 мм) доборная стойка: когда переплата оправдана.
| Характеристика | Стандартная (57×2 мм) | Усиленная (57×3 мм) |
| Макс. нагрузка на ось | 27 кН (≈2 700 кгс) | 60 кН (≈6 000 кгс) |
| Макс. высота конструкции | до 20 м | до 40 м |
| Вес (для Н=1,5 м) | ~5,24 кг | ~7,37 кг |
| Цена | 725 руб. | 886 руб. |
| Окупаемость | Быстрее при типовых проектах | Быстрее при высотном и промышленном строительстве |
Усиленная версия стоит на ~20% дороже, но даёт более чем двукратный прирост по нагрузке и вдвое расширяет диапазон рабочих высот. Для проекта с перекрытиями толщиной более 70 см или высотностью свыше 20 метров эта разница окупается уже на первом цикле за счёт исключения рисков, а на всех последующих — превращается в прямую экономию.
Частая ошибка при монтаже и как её избежать.
Типичное нарушение — наращивание сразу нескольких ярусов одной вертикали без раскрепления ригелями. Монтажник устанавливает стартовую стойку, затем последовательно вставляет две или три доборных, и только потом начинает связывать их ригелями. Так делать категорически нельзя. Каждая ненагруженная стойка с надетыми сверху секциями превращается в нестабильный вертикальный стержень, который может рухнуть от случайного толчка.
Правильный порядок: старт → ригель → добор №1 → ригель → добор №2 → ригель → диагональная связь.
Типичное нарушение — наращивание сразу нескольких ярусов одной вертикали без раскрепления ригелями. Монтажник устанавливает стартовую стойку, затем последовательно вставляет две или три доборных, и только потом начинает связывать их ригелями. Так делать категорически нельзя. Каждая ненагруженная стойка с надетыми сверху секциями превращается в нестабильный вертикальный стержень, который может рухнуть от случайного толчка.
Правильный порядок: старт → ригель → добор №1 → ригель → добор №2 → ригель → диагональная связь.
FAQ — Доборная стойка ХСИ (57×3 мм).
1. Можно ли использовать доборную стойку как стартовую?
— Нет, и вот почему. Доборная стойка имеет в нижней части втулку для стыковки, которая не рассчитана на установку в домкрат или башмак. Попытка использовать её как стартовую приведёт к неплотной посадке, люфту и, как следствие, снижению устойчивости всей конструкции. Применяйте стартовую и доборную стойки строго по назначению.
2. Сколько доборных стоек можно установить на одну стартовую?
— Количество доборных стоек ограничено только максимальной высотой системы (40 метров) и проектом. Однако с каждым дополнительным ярусом возрастают требования к раскреплению ригелями и диагональными связями. При высоте более 20 метров обязателен проверочный расчёт на ветровую нагрузку.
3. Нужна ли стыковочная вставка между стартовой и доборной стойкой?
— В общем случае нет — доборная стойка имеет собственную втулку. Однако вставка ХСИ (высота 400 мм) может использоваться, если требуется компенсировать нестандартный добор высоты.
4. Совместима ли доборная стойка 57×3 мм со стартовой 57×2 мм?
— Технически — да, втулка входит в полость стартовой стойки. Но производитель не рекомендует такую комбинацию, поскольку разница в толщине стенок создаёт неравномерное распределение напряжений в стыковочном узле. Лучше использовать стойки одной толщины: либо обе 2 мм, либо обе 3 мм.
5. Как хранить доборные стойки в межсезонье?
— Храните в горизонтальном положении на прокладках, в сухом проветриваемом помещении или под навесом. Перед консервацией на зиму очистите от остатков бетона и обработайте втулки и фланцы антикоррозионной смазкой. Это продлит срок службы до заявленных 500 циклов и выше.
1. Можно ли использовать доборную стойку как стартовую?
— Нет, и вот почему. Доборная стойка имеет в нижней части втулку для стыковки, которая не рассчитана на установку в домкрат или башмак. Попытка использовать её как стартовую приведёт к неплотной посадке, люфту и, как следствие, снижению устойчивости всей конструкции. Применяйте стартовую и доборную стойки строго по назначению.
2. Сколько доборных стоек можно установить на одну стартовую?
— Количество доборных стоек ограничено только максимальной высотой системы (40 метров) и проектом. Однако с каждым дополнительным ярусом возрастают требования к раскреплению ригелями и диагональными связями. При высоте более 20 метров обязателен проверочный расчёт на ветровую нагрузку.
3. Нужна ли стыковочная вставка между стартовой и доборной стойкой?
— В общем случае нет — доборная стойка имеет собственную втулку. Однако вставка ХСИ (высота 400 мм) может использоваться, если требуется компенсировать нестандартный добор высоты.
4. Совместима ли доборная стойка 57×3 мм со стартовой 57×2 мм?
— Технически — да, втулка входит в полость стартовой стойки. Но производитель не рекомендует такую комбинацию, поскольку разница в толщине стенок создаёт неравномерное распределение напряжений в стыковочном узле. Лучше использовать стойки одной толщины: либо обе 2 мм, либо обе 3 мм.
5. Как хранить доборные стойки в межсезонье?
— Храните в горизонтальном положении на прокладках, в сухом проветриваемом помещении или под навесом. Перед консервацией на зиму очистите от остатков бетона и обработайте втулки и фланцы антикоррозионной смазкой. Это продлит срок службы до заявленных 500 циклов и выше.
