Стартовая усиленная стойка ХСИ: опора, которой доверяют 6 тонн.
Когда объект требует бетонирования массивных монолитных перекрытий на высоте в несколько десятков метров, запас прочности становится критическим. Стартовая стойка с толщиной стенки 3 мм — это усиленная версия базового вертикального элемента системы ХСИ. Она спроектирована так, чтобы с трёхкратным запасом выдерживать заявленную нагрузку и при этом сохранять стабильность геометрии на всём протяжении цикла бетонирования и набора бетоном проектной прочности. Именно с этой стойки начинается сборка каркаса, и именно от неё зависит, насколько безопасной и ровной будет готовая плита.
Инженерная конструкция и нормативная база.
Основой стойки является круглая труба диаметром 57 мм с утолщённой стенкой 3 мм, изготовленная методом холодного проката из конструкционной стали. В отличие от стандартной версии (стенка 2 мм), усиленная стойка имеет повышенный момент сопротивления сечения, что позволяет ей нести нагрузку на ось до 6 000 кгс и использоваться на высоте до 40 метров. На трубу приварены фланцы под ригеля — это формирует клиновой замок, обеспечивающий безлюфтовое самозаклинивающееся соединение. Вся конструкция разработана и испытывается в соответствии с требованиями ГОСТ 34329-2017 «Опалубка. Общие технические условия» и ГОСТ Р 57956-2017, регламентирующего расчёт стоечных опорных конструкций опалубочных систем по предельному состоянию несущей способности.
Когда объект требует бетонирования массивных монолитных перекрытий на высоте в несколько десятков метров, запас прочности становится критическим. Стартовая стойка с толщиной стенки 3 мм — это усиленная версия базового вертикального элемента системы ХСИ. Она спроектирована так, чтобы с трёхкратным запасом выдерживать заявленную нагрузку и при этом сохранять стабильность геометрии на всём протяжении цикла бетонирования и набора бетоном проектной прочности. Именно с этой стойки начинается сборка каркаса, и именно от неё зависит, насколько безопасной и ровной будет готовая плита.
Инженерная конструкция и нормативная база.
Основой стойки является круглая труба диаметром 57 мм с утолщённой стенкой 3 мм, изготовленная методом холодного проката из конструкционной стали. В отличие от стандартной версии (стенка 2 мм), усиленная стойка имеет повышенный момент сопротивления сечения, что позволяет ей нести нагрузку на ось до 6 000 кгс и использоваться на высоте до 40 метров. На трубу приварены фланцы под ригеля — это формирует клиновой замок, обеспечивающий безлюфтовое самозаклинивающееся соединение. Вся конструкция разработана и испытывается в соответствии с требованиями ГОСТ 34329-2017 «Опалубка. Общие технические условия» и ГОСТ Р 57956-2017, регламентирующего расчёт стоечных опорных конструкций опалубочных систем по предельному состоянию несущей способности.
| Параметр | Значение |
| Материал | Конструкционная сталь |
| Диаметр × стенка трубы | 57 × 3 мм |

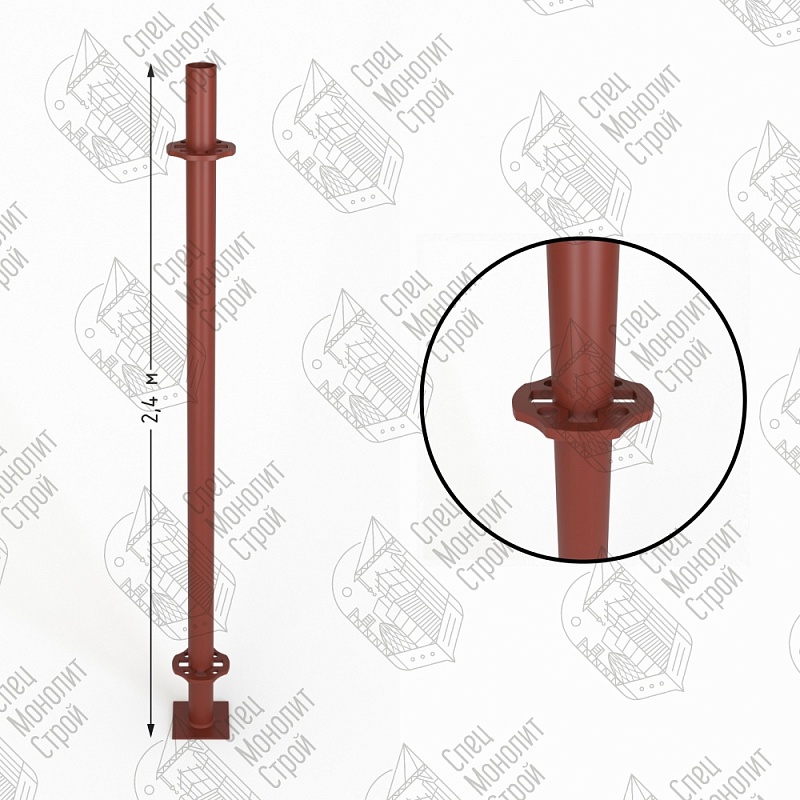

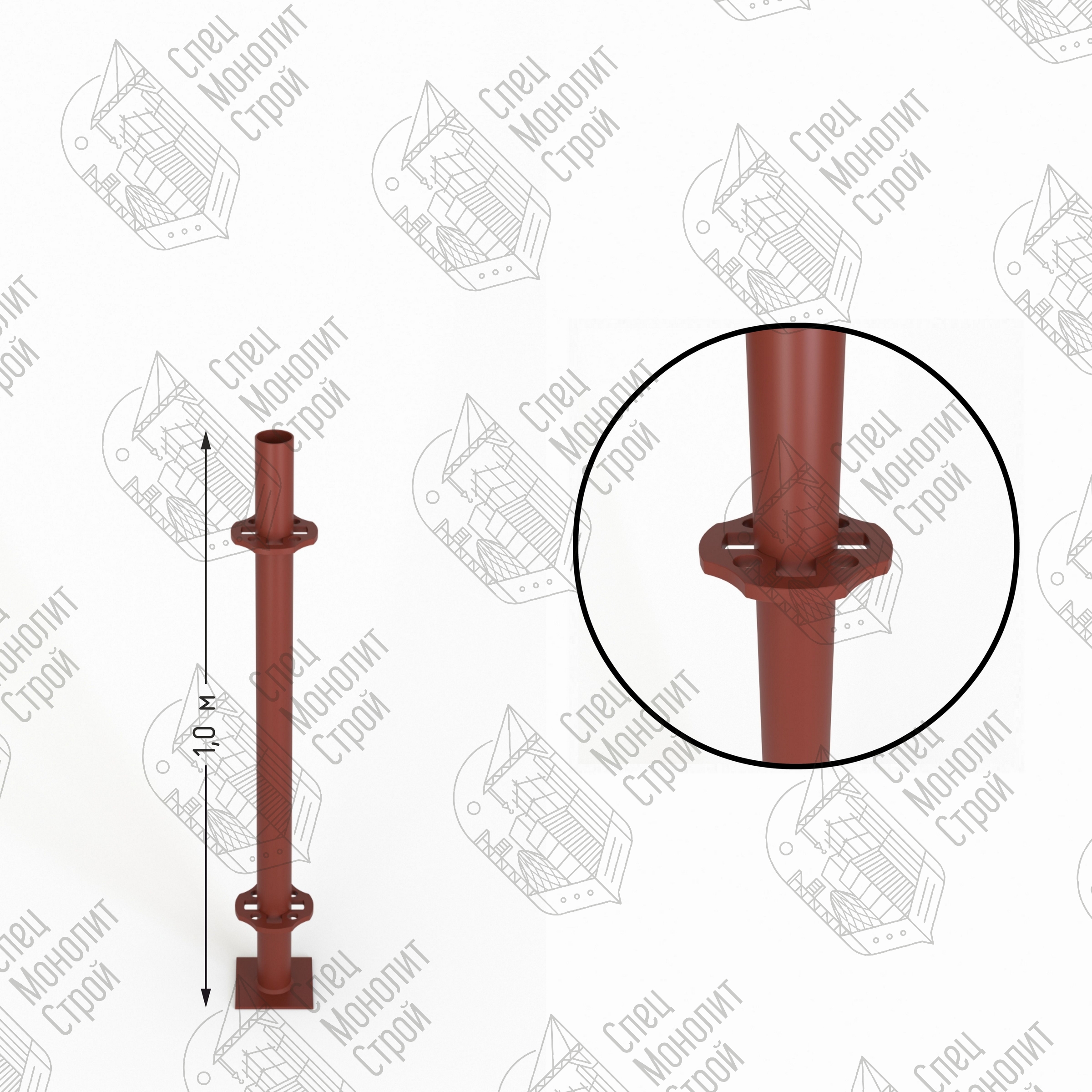

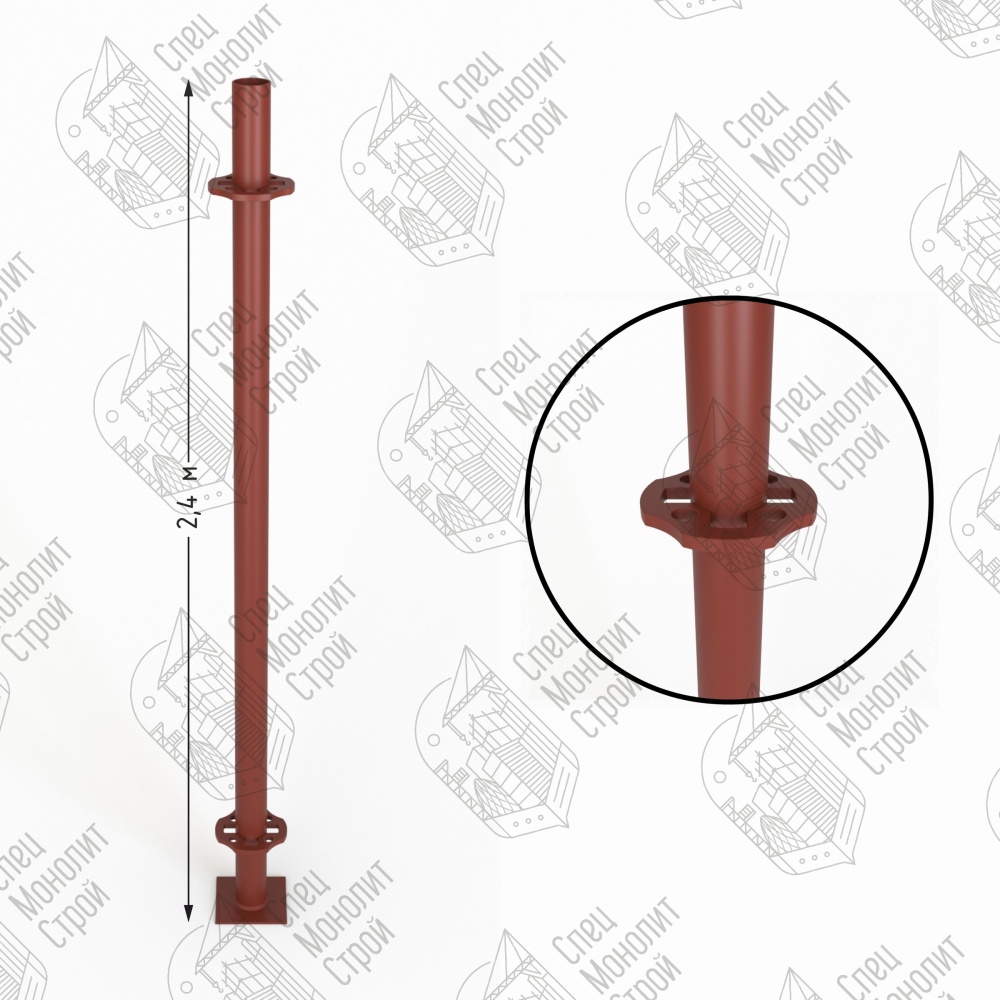

| Высота (варианты исполнения) | 1,0 / 1,4 / 2,0 / 2,4 м |
| Макс. нагрузка на ось | 60 кН (≈6 000 кгс) |
| Макс. высота перекрытия | 40 м |
| Соединительный узел | Клиновой замок (совместим с чашечным Cup-Lock) |
| Вес (для высоты 1,0 м) | ~4,8 кг |
| Вес (для высоты 2,4 м) | ~10,31 кг |
| Покрытие | Порошковая покраска / горячий цинк (под заказ) |
| Оборачиваемость | до 500 циклов |
| Цена (от) | 851,00 руб. |
Стандартная (2 мм) и усиленная (3 мм) стойка: сравнительная таблица.
Выбор толщины стенки — это не просто решение «взять потолще». Это инженерный компромисс между несущей способностью, весом и стоимостью. Таблица ниже поможет принять взвешенное решение под конкретный проект.
Выбор толщины стенки — это не просто решение «взять потолще». Это инженерный компромисс между несущей способностью, весом и стоимостью. Таблица ниже поможет принять взвешенное решение под конкретный проект.
| Характеристика | Стандартная стойка (57×2 мм) | Усиленная стойка (57×3 мм) |
| Толщина стенки | 2 мм | 3 мм |
| Макс. нагрузка на ось | 27 кН (≈2 700 кгс) | 60 кН (≈6 000 кгс) |
| Макс. высота конструкции | до 20 м | до 40 м |
| Рекомендуемая толщина перекрытия | до 70 см | свыше 70 см, до 2 м |
| Собственный вес (для Н=1,5 м) | ~5,24 кг | ~6,38 кг |
| Оптимальное применение | Жилые дома до 5–7 этажей, типовые коммерческие объекты | Высотные здания, мосты, эстакады, тяжёлые промышленные перекрытия |
| Цена | ниже | выше на ~15–20% |
Когда обязательно применять усиленную стойку: 3 критерия от инженеров.
- Высота перекрытия превышает 20 метров. На такой отметке резко возрастают ветровые нагрузки и требования к пространственной жёсткости. Стандартная стойка не обеспечит необходимого запаса прочности.
- Толщина бетонной плиты больше 70 см. Свежий бетон весит 2,5 тонны на кубометр. Плита толщиной 1 метр создаёт статическую нагрузку 2 500 кг/м² — и это без учёта динамики при выгрузке смеси (добавляет ещё 600 кг/м² по СП 371.1325800.2017)-. Усиленная стойка гарантированно справляется с такими нагрузками.
- Объект относится к категории повышенной ответственности. Мосты, тоннели, эстакады, высотные здания — здесь отказ несущего элемента может иметь катастрофические последствия. Усиленная стойка с трёхкратным запасом прочности сводит этот риск к минимуму.
Пошаговая инструкция по установке.
- Подготовьте основание. Очистите площадку от мусора, утрамбуйте грунт. При слабых грунтах уложите деревянные подкладки из доски толщиной не менее 50 мм для распределения давления.
- Установите домкраты или башмаки. Разместите их строго по разметке ППР с проектным шагом (от 0,5 до 2,5 м).
- Вставьте стартовую стойку. Заведите её в полость домкрата или в центральный стакан башмака до упора. Проконтролируйте вертикальность отвесом или лазерным нивелиром.

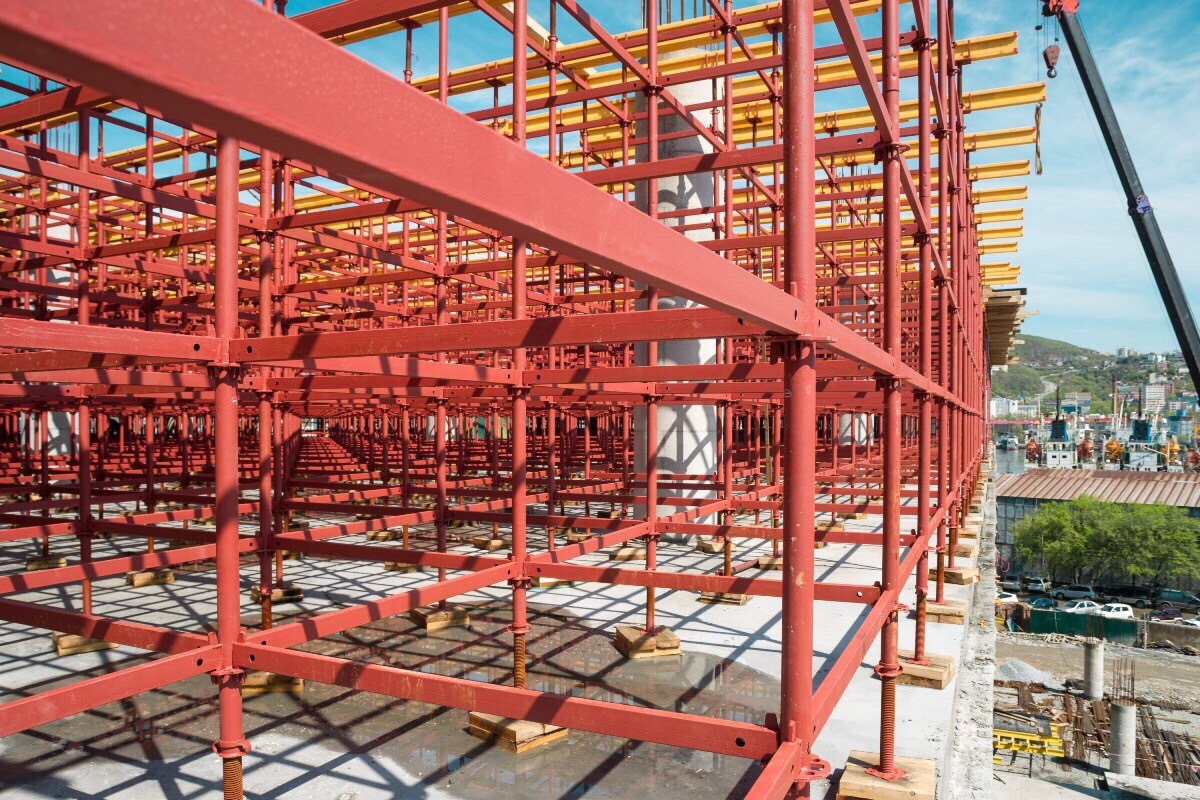

- Свяжите ригелями. Забейте клинья молотком массой 0,6 кг (3 уверенных удара). Связывайте стойки в обоих направлениях, формируя жёсткую пространственную раму.
- Выровняйте горизонт. Вращением юстировочных гаек домкратов выведите оголовки стоек на проектную отметку.
- Нарастите высоту. При необходимости установите в верхнюю часть стартовой стойки доборную, используя стыковочную вставку.
Экспертный совет: При монтаже на высоту более 15 метров обязательно устанавливайте диагональные связи через каждые два яруса. Это предотвратит эффект «складывания» каркаса и многократно повысит его устойчивость.
FAQ — Стартовая стойка ХСИ (57×3 мм).
1. Можно ли использовать стартовую стойку без домкрата или башмака?
— Нет. Стартовая стойка должна опираться либо на домкрат (если требуется юстировка по высоте), либо на башмак (если основание ровное). Установка стойки непосредственно на грунт или бетон запрещена: это приведёт к неравномерной осадке и нарушению геометрии перекрытия.
2. Какой шаг стоек выбрать?
— Шаг определяется проектом и зависит от толщины перекрытия. Стандартный диапазон — от 0,5 до 2,5 метров. Чем толще плита, тем меньше шаг. При толщине более 1 метра рекомендуется шаг не более 1,0 метра.
3. Стартовая стойка 57×3 мм подходит только для клинового соединения?
— Нет, фланцы стойки совместимы как с клиновым замком ХСИ, так и с чашечным соединением Cup-Lock. Это делает систему универсальной и позволяет комбинировать элементы разных производителей.
4. Как часто нужно осматривать стойки при многоцикловой эксплуатации?
— При оборачиваемости до 500 циклов обязателен визуальный осмотр перед каждым монтажом. Проверяйте геометрию трубы (отсутствие вмятин и изгибов), состояние сварных швов фланцев и антикоррозионного покрытия. Деформированная стойка подлежит немедленной выбраковке. Оборачиваемость — это количество циклов повторного использования без потери эксплуатационных качеств, и превышение этого показателя недопустимо-.
5. Можно ли заказать стойки с горячим цинкованием?
— Да, горячее цинкование доступно под заказ. Такие стойки служат в 3–4 раза дольше окрашенных и рекомендованы для строительства в условиях высокой влажности или в прибрежных зонах с агрессивной средой.
1. Можно ли использовать стартовую стойку без домкрата или башмака?
— Нет. Стартовая стойка должна опираться либо на домкрат (если требуется юстировка по высоте), либо на башмак (если основание ровное). Установка стойки непосредственно на грунт или бетон запрещена: это приведёт к неравномерной осадке и нарушению геометрии перекрытия.
2. Какой шаг стоек выбрать?
— Шаг определяется проектом и зависит от толщины перекрытия. Стандартный диапазон — от 0,5 до 2,5 метров. Чем толще плита, тем меньше шаг. При толщине более 1 метра рекомендуется шаг не более 1,0 метра.
3. Стартовая стойка 57×3 мм подходит только для клинового соединения?
— Нет, фланцы стойки совместимы как с клиновым замком ХСИ, так и с чашечным соединением Cup-Lock. Это делает систему универсальной и позволяет комбинировать элементы разных производителей.
4. Как часто нужно осматривать стойки при многоцикловой эксплуатации?
— При оборачиваемости до 500 циклов обязателен визуальный осмотр перед каждым монтажом. Проверяйте геометрию трубы (отсутствие вмятин и изгибов), состояние сварных швов фланцев и антикоррозионного покрытия. Деформированная стойка подлежит немедленной выбраковке. Оборачиваемость — это количество циклов повторного использования без потери эксплуатационных качеств, и превышение этого показателя недопустимо-.
5. Можно ли заказать стойки с горячим цинкованием?
— Да, горячее цинкование доступно под заказ. Такие стойки служат в 3–4 раза дольше окрашенных и рекомендованы для строительства в условиях высокой влажности или в прибрежных зонах с агрессивной средой.
