Вставка ХСИ: компактный элемент для точного наращивания высоты.
При монтаже опалубки перекрытий не всегда можно обойтись только стартовыми и доборными стойками. Часто возникает необходимость добавить всего 40–50 сантиметров высоты, чтобы выйти на проектную отметку. Именно для таких случаев разработана вставка ХСИ — небольшой, но критически важный элемент, обеспечивающий стыковку стоек и добор недостающей высоты без замены всей вертикальной линии.
Назначение и конструкция.

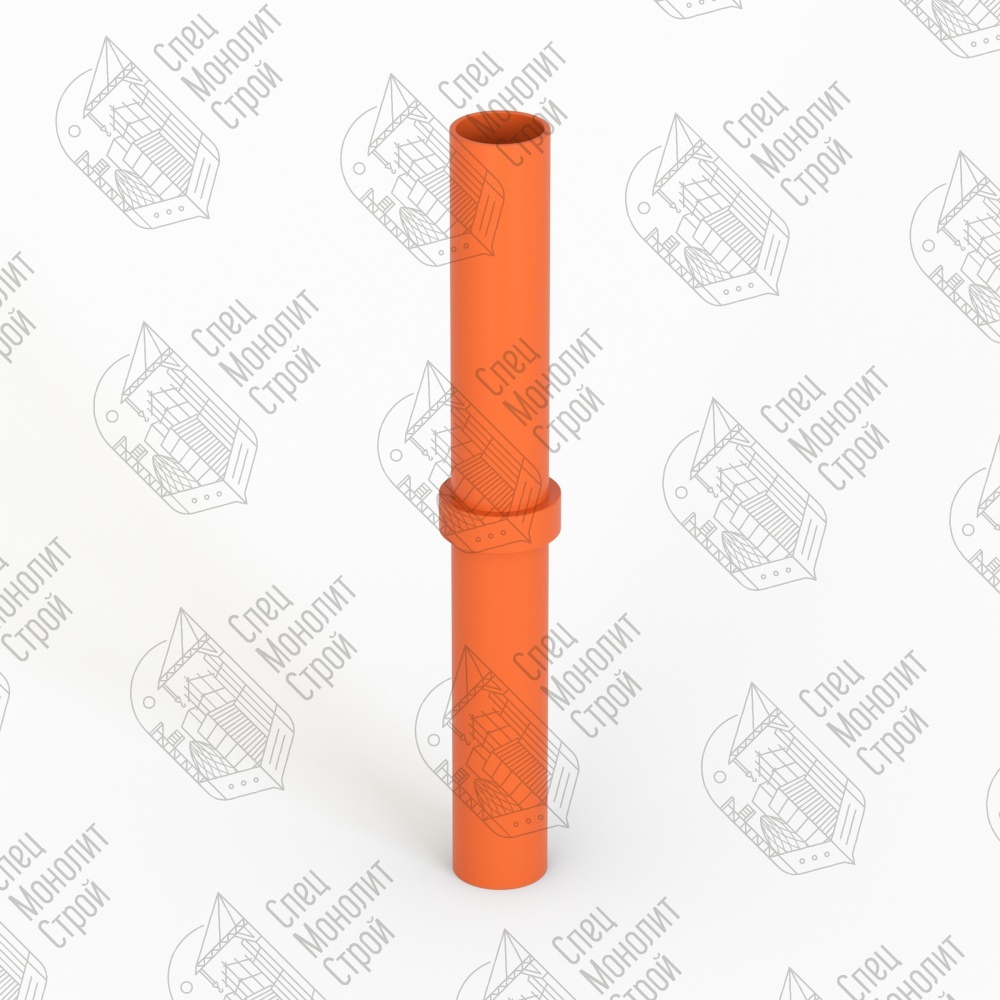

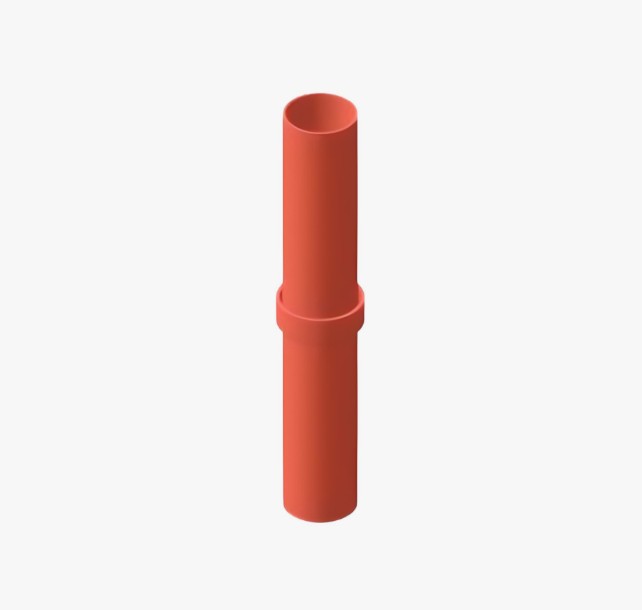

Вставка представляет собой стальной цилиндрический элемент высотой 400 мм. Она устанавливается в верхнюю часть стартовой стойки и служит переходником для монтажа следующей стойки (доборной). Принцип действия аналогичен соединительной муфте: вставка входит в полость одной стойки и принимает в себя другую, обеспечивая соосность и жёсткость стыка-3. Это исключает поперечные смещения и сохраняет проектную геометрию всей колонны стоек. Кроме того, вставка усиливает стыковочный узел, повышая его сопротивление изгибающим нагрузкам.
Вставка, доборная стойка и стартовая стойка: в чём разница.
При монтаже опалубки перекрытий не всегда можно обойтись только стартовыми и доборными стойками. Часто возникает необходимость добавить всего 40–50 сантиметров высоты, чтобы выйти на проектную отметку. Именно для таких случаев разработана вставка ХСИ — небольшой, но критически важный элемент, обеспечивающий стыковку стоек и добор недостающей высоты без замены всей вертикальной линии.
Назначение и конструкция.
Вставка представляет собой стальной цилиндрический элемент высотой 400 мм. Она устанавливается в верхнюю часть стартовой стойки и служит переходником для монтажа следующей стойки (доборной). Принцип действия аналогичен соединительной муфте: вставка входит в полость одной стойки и принимает в себя другую, обеспечивая соосность и жёсткость стыка-3. Это исключает поперечные смещения и сохраняет проектную геометрию всей колонны стоек. Кроме того, вставка усиливает стыковочный узел, повышая его сопротивление изгибающим нагрузкам.
| Параметр | Вставка 57×2 мм | Вставка 57×3 мм |
| Совместимость со стойкой | Труба 57 × 2 мм | Труба 57 × 3 мм |
| Высота, мм. | 400 | 400 |
| Вес, кг. | 1,15 | 1,22 |
| Материал | Сталь | Сталь |
| Покрытие | Порошковая покраска / горячий цинк (под заказ) | Порошковая покраска / горячий цинк (под заказ) |
| Цена, руб. | 242 | 242 |
Вставка, доборная стойка и стартовая стойка: в чём разница.
| Характеристика | Стартовая стойка | Доборная стойка | Вставка |
| Функция | Базовый вертикальный элемент первого яруса | Наращивание высоты каркаса | Точный добор высоты, усиление стыка |
| Длина | 1,0–4,4 м | 1,0–4,0 м | 0,4 м |
| Способ соединения | Устанавливается в домкрат/башмак | Стыкуется со стартовой стойкой | Вставляется между стойками |
| Нагрузка | Полная вертикальная нагрузка яруса | Полная вертикальная нагрузка яруса | Распределённая нагрузка через стык |
Пошаговая инструкция по установке вставки.
Экспертный совет: Не используйте вставки для компенсации ошибок в расчёте высоты стоек. Одна вставка на стойку — допустимо. Последовательная установка двух и более вставок на одну стойку создаёт дополнительный стык, который снижает общую жёсткость вертикальной линии. Если требуется добавить более 400 мм — используйте доборную стойку подходящей высоты.
- Зафиксируйте нижнюю стойку. Убедитесь, что стартовая стойка связана ригелями и выверена.
- Вставьте вставку. Заведите её в верхний торец стартовой стойки до упора.
- Установите доборную стойку. Наденьте её на выступающую часть вставки. Проконтролируйте плотность посадки.
- Свяжите ригелями. Немедленно зафиксируйте доборную стойку горизонтальными ригелями.
- Проверьте соосность. Убедитесь, что стартовая и доборная стойки находятся строго на одной вертикальной оси.
Экспертный совет: Не используйте вставки для компенсации ошибок в расчёте высоты стоек. Одна вставка на стойку — допустимо. Последовательная установка двух и более вставок на одну стойку создаёт дополнительный стык, который снижает общую жёсткость вертикальной линии. Если требуется добавить более 400 мм — используйте доборную стойку подходящей высоты.
FAQ — Вставка ХСИ.
1. Можно ли использовать вставку вместо доборной стойки?
— Нет, это разные элементы. Вставка даёт всего 400 мм добора и не рассчитана на самостоятельное несение полной ярусной нагрузки.
2. Сколько вставок можно установить на одну стойку?
— Рекомендуется не более одной вставки. Последовательная установка нескольких вставок не допускается производителем, так как это создаёт множественные стыки и снижает жёсткость конструкции.
3. Вставка подходит и для стартовых, и для доборных стоек?
— Да, она универсальна по способу соединения. Может использоваться для стыковки стартовой стойки с доборной или двух доборных стоек между собой.
4. Чем вставка ХСИ отличается от вставок других опалубочных систем?
— Вставка ХСИ имеет точно выверенный диаметр, исключающий люфт в соединении. Она производится из той же стали, что и стойки, что гарантирует идентичные прочностные характеристики.
5. Как проверить состояние вставки перед монтажом?
— При визуальном осмотре проверьте геометрию (отсутствие вмятин и изгибов), состояние сварных швов (для приварных моделей) и покрытия. Деформированная вставка подлежит немедленной выбраковке.
