Горизонтальная связь для клиновых лесов LK-30, LK-60, LK-100: полный размерный ряд от 1 до 3 м.

Горизонтальная связь – это базовый несущий элемент клиновых лесов, обеспечивающий проектную жесткость яруса и фиксированный шаг вертикальных стоек. В каталоге компании «СпецМонолитСтрой» представлен исчерпывающий ассортимент таких связей: 6 типоразмеров по длине и 4 варианта сечения трубы. Все изделия адаптированы под конкретные серии лесов – LK-30, LK-60 и LK-100, что гарантирует точную геометрию и расчетную несущую способность конструкции.

Зачем нужна горизонтальная связь?

Горизонтальная связь выполняет функцию поперечного ригеля:

• фиксирует расстояние между стойками (шаг);

• воспринимает горизонтальные нагрузки (ветровые, монтажные);

• передает часть веса настила и рабочих на вертикальные опоры;

• обеспечивает пространственную неизменяемость секции лесов.

Вместе с диагональными связями образует треугольную ферму, устойчивую к кручению и изгибу.

Конструктивные особенности:

Каждая горизонтальная связь производства «СпецМонолитСтрой» состоит из:

• несущей трубы (круглого или прямоугольного сечения);

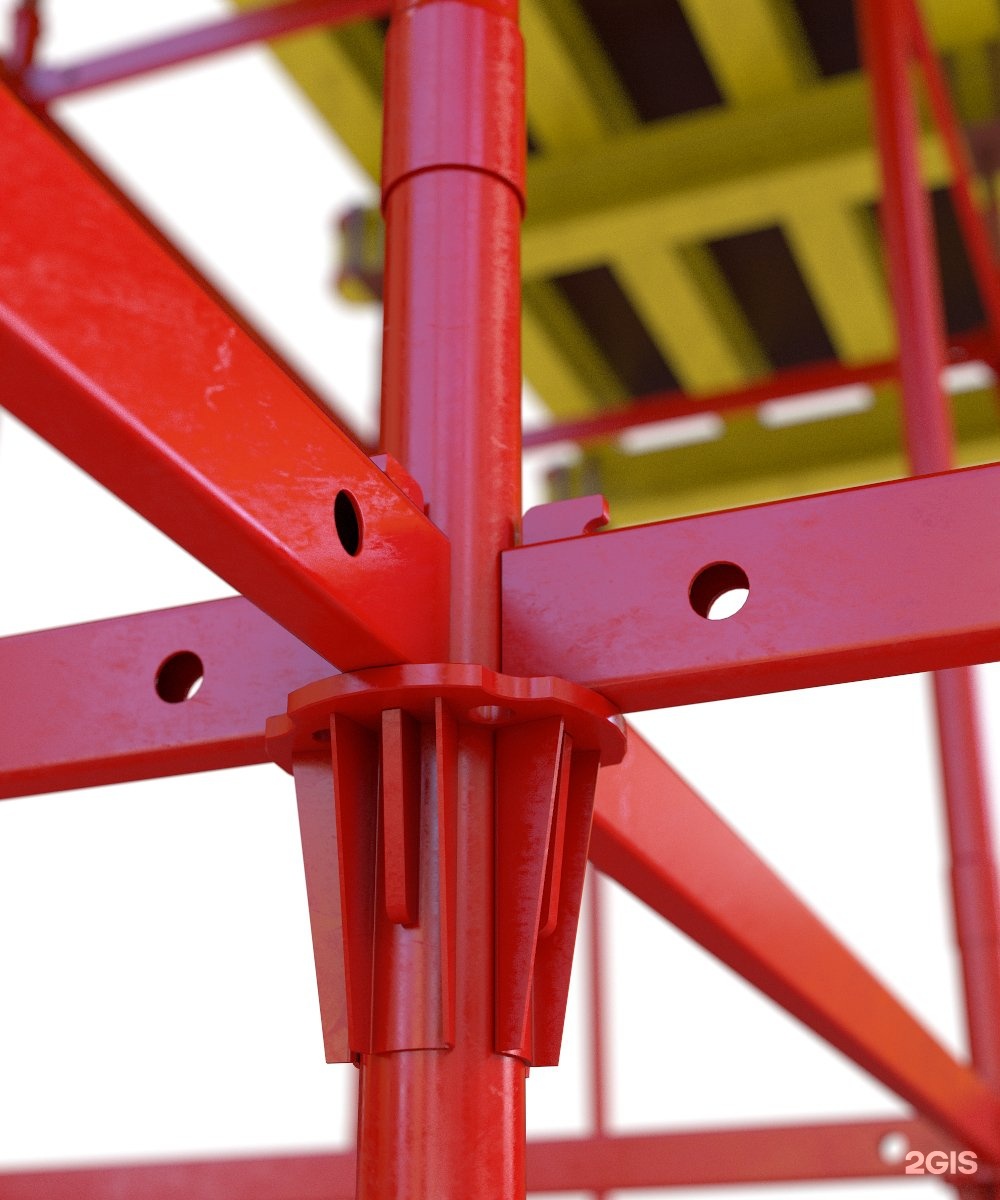

• двух фланцев с клиновыми пазами (8 пазов на фланец);

• усиливающих косынок в зоне сварки;

• защитных заглушек на торцах трубы.

Соединение – клиновое, безболтовое. Это ускоряет монтаж в 3–4 раза по сравнению с хомутовыми или рамными системами.

Полный размерный ряд: длины, сечения, артикулы.

Мы предлагаем связи под два типа клиновых лесов:

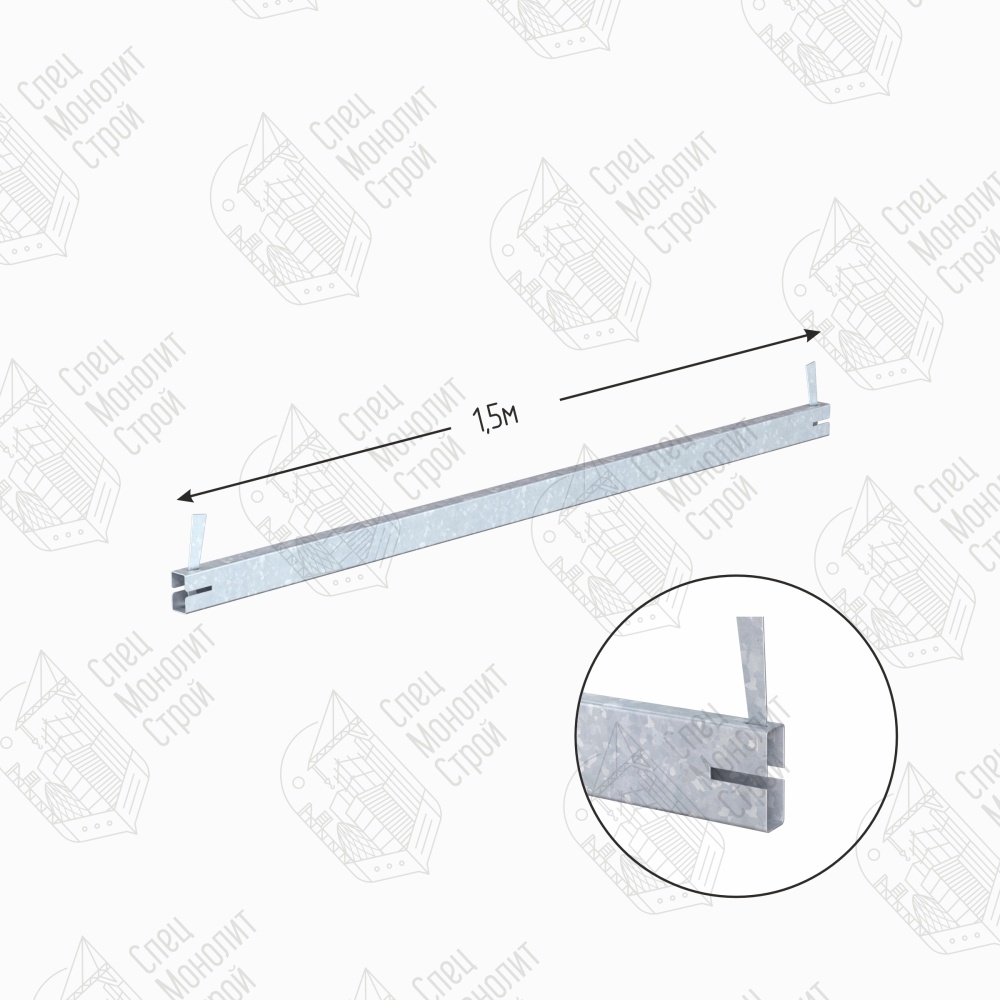

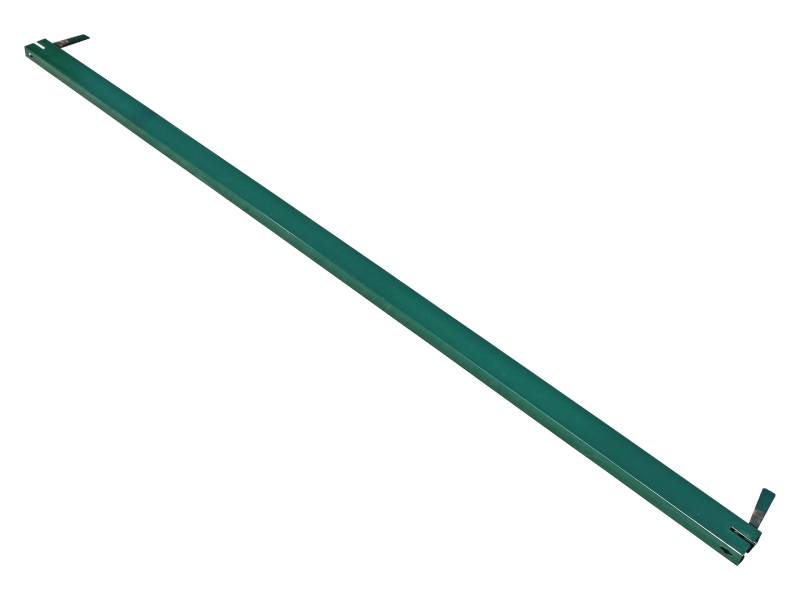

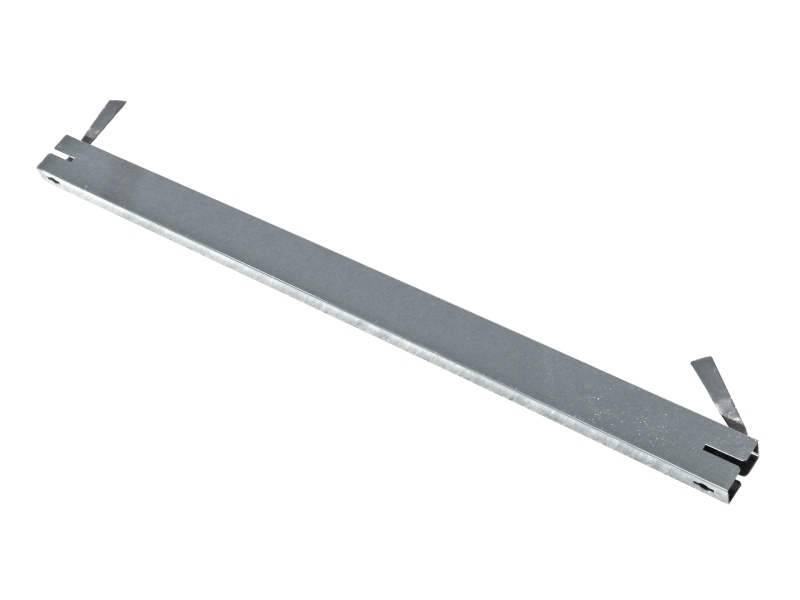

• LK-30 – усиленный профиль 60х30х1,5 мм (повышенная жесткость);

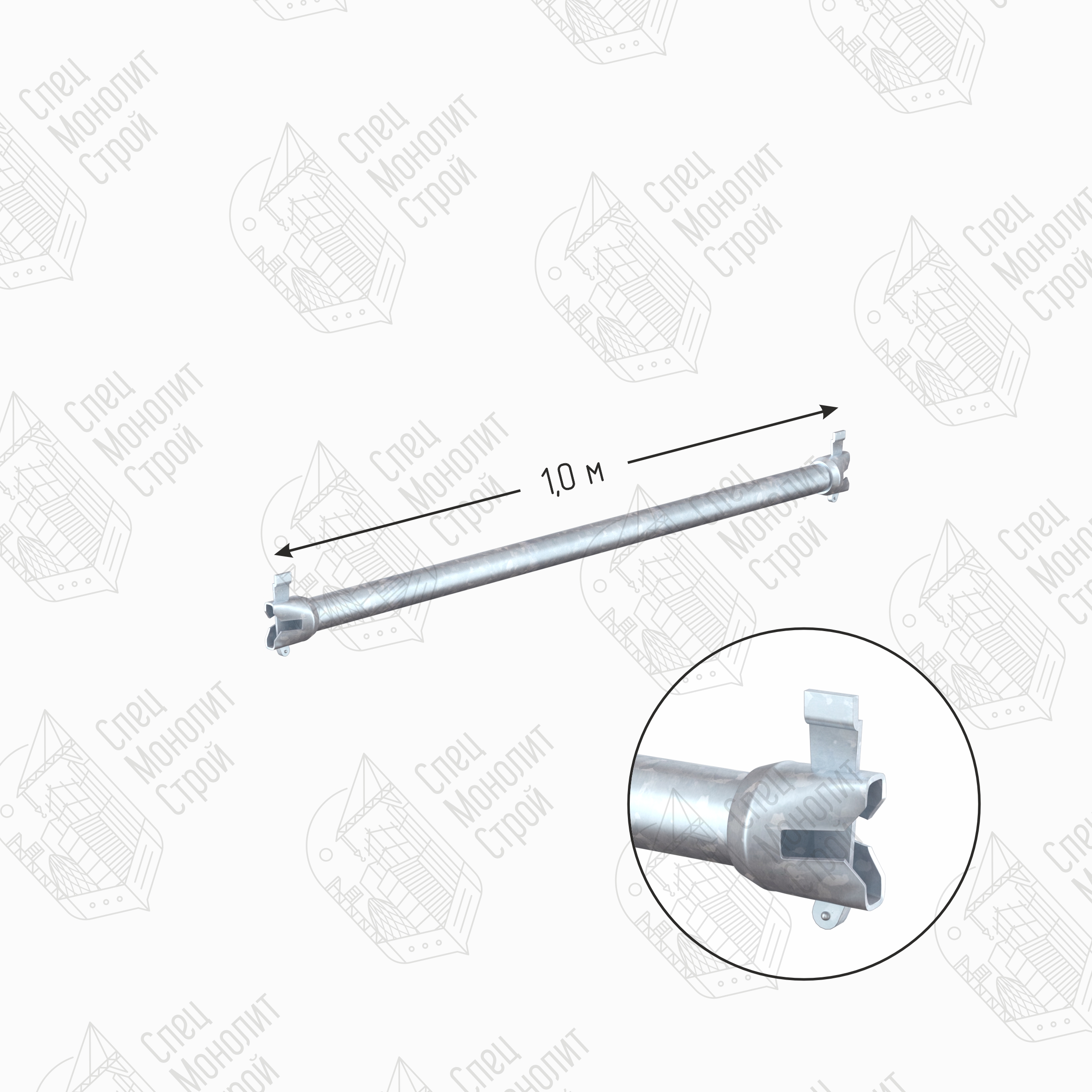

• LK-60 / LK-100 – труба Ø48 мм с толщиной стенки 2,0 / 2,5 / 3,0 мм.

Стоимость:

• LK-30: от 568 ₽

• LK-60, LK-100: от 708 ₽

Технические характеристики (общие):

• Материал: сталь холоднокатаная (ГОСТ);

• Покрытие: антикоррозийная грунт-эмаль;

• Тип замка: клиновой (8 пазов);

• Способ монтажа: ручной, ударным инструментом;

• Совместимость: стойки Ø48 мм и профиль 60х30 мм;

• Температура эксплуатации: от -40 до +50 °С.

Преимущества горизонтальных связей «СпецМонолитСтрой»:

1. Полная размерная матрица – под любой шаг стоек и проектное решение;

2. Выбор толщины стенки – от 2,0 до 3,0 мм для оптимального запаса прочности;

3. Высокая точность – лазерная резка фланцев исключает люфты;

4. Антикоррозийная защита – ресурс до 10 лет или 50 циклов сборки;

5. Гарантия 2 года – подтверждено сертификатами соответствия.

Область применения:

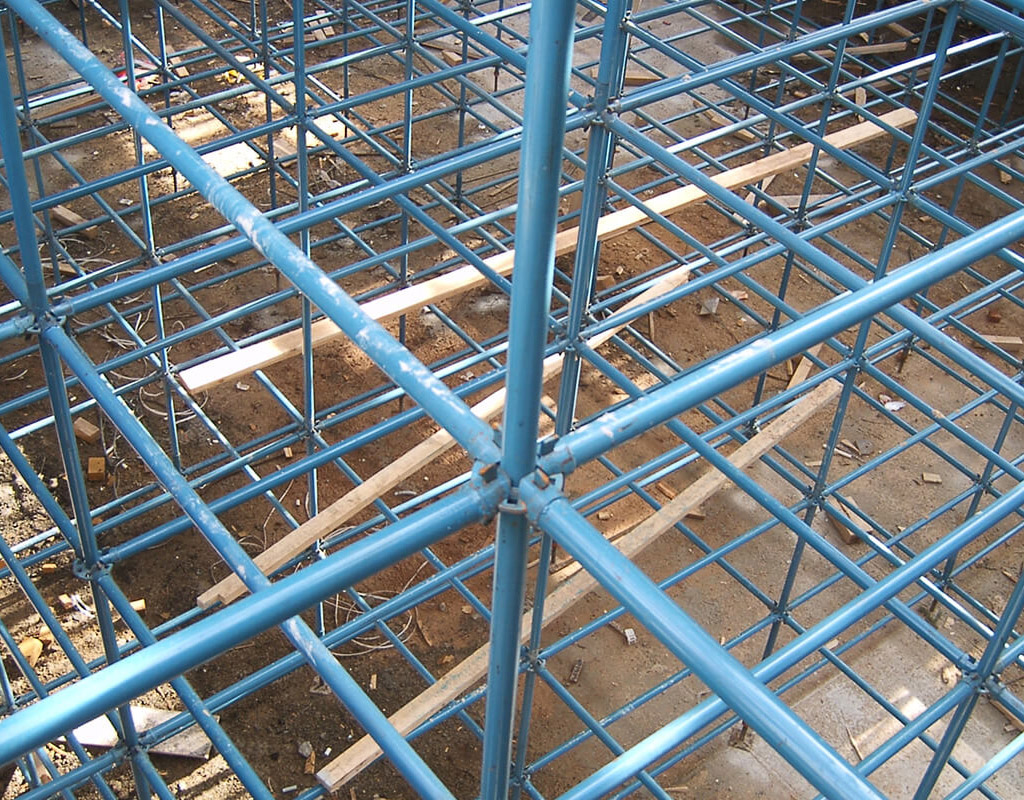

• Фасадные леса при реставрации и отделке зданий;

• Опорные конструкции для монолитного домостроения;

• Монтаж вентилируемых фасадов и остекления;

• Строительство мостов и тоннелей;

• Сценические комплексы, трибуны, выставочные павильоны.

Как рассчитать количество связей на объект?

Для типовой секции лесов длиной 3 м и высотой яруса 2 м требуется:

• На каждый ярус – по 2 горизонтальные связи на секцию (вдоль фасада);

• Количество ярусов = (высота лесов / 2) + 1 (страховочный).

Мы бесплатно поможем составить спецификацию – просто отправьте запрос.

Монтаж: пошагово.

1. Выставить вертикальные стойки с нужным шагом;

2. Поднять связь и вставить фланцы в чашки стоек;

3. Совместить пазы фланца и стойки;

4. Вставить клин и забить до упора монтажным молотком;

5. Проверить горизонтальность уровнем;

6. Повторить для всех ярусов и секций.

Почему стоит купить именно у нас?

• Складская программа – все размеры в наличии;
• Работа с НДС и без – гибкое ценообразование;
• Доставка по РФ – от курьерской до ж/д вагона; Техническая поддержка – консультации на всех этапах;
• Паспорта и сертификаты – предоставляются по запросу.

Закажите горизонтальные связи для клиновых лесов в «СпецМонолитСтрой».

Полный размерный ряд, точная геометрия и надежность клинового соединения – для вашей безопасности и эффективности работ. Переходите в карточку нужного артикула или позвоните нам для подбора!
