Отбортовочный металлический элемент для строительных лесов (комплект) – профессиональная защита по ГОСТ 27321-2023.

Ни одно серьёзное строительство не обходится без средств коллективной защиты. Отсутствие или неправильный монтаж бортового ограждения — вторая по частоте причина падения предметов с высоты (данные Ассоциации «Безопасность труда»). Установка металлической отбортовки — это не просто формальность, а юридическое требование Правил по охране труда при работе на высоте (Приказ Минтруда России  782н) и пункта 4.8 ГОСТ 27321-2023. Наш комплект — готовое инвентарное решение, которое исключает человеческий фактор при сборке и служит в 5 раз дольше деревянной доски.

Что такое отбортовочный элемент и почему его конструкция — это инженерный расчёт?

Отбортовочный элемент (бортовая доска, toe board) — не просто продольная планка, а часть системы ограждения настила. По нормативу она должна выдерживать приложенную горизонтальную сосредоточенную нагрузку не менее 40 кгс на перила и динамическую нагрузку от падающего инструмента. Высота 150 мм выбрана не случайно — это минимальный барьер, предотвращающий соскальзывание ящика с раствором, газового баллона или ботинка рабочего за пределы рабочей площадки.
Инженеры Speclesa.ru спроектировали каждый элемент так, чтобы даже при неполной затяжке крепежа исключалось опрокидывание борта внутрь или наружу. Специальная форма отгибов и рёбра жёсткости рассеивают энергию удара, не деформируя соседние секции. Всё это — результат натурных испытаний на нашем полигоне.

Почему металл побеждает дерево? Считаем деньги и риски.

Традиционная обрезная доска 150х25 мм кажется дешёвой, пока вы не посчитаете её реальную стоимость владения. Мы провели сравнительный анализ для яруса длиной 10 метров (с учётом стоимости монтажа/демонтажа, обработки антисептиком и утилизации).

Параметр	Металлическая отбортовка (комплект)	Доска хвойных пород 150х25 мм
Срок службы в уличных условиях	15 лет	1 сезон (весна-осень) при хранении вне помещений
Устойчивость к короблению	Геометрия стабильна во всём диапазоне -40…+60°C	Растрескивается и ведёт «винтом» после 2-3 циклов увлажнения/сушки
Пожарная безопасность	Группа горючести НГ (негорючий)	Г4 (сильногорючий), распространяет пламя
Масса одного пог. метра	~2,8 кг (для высоты 150 мм)	~3,6 кг (влажность 20%)
Трудоёмкость монтажа	2 мин/сегмент, крепёж входит в комплект	5-7 мин/сегмент + сверление отверстий, подбор метизов
Экономия за 10 лет (10 м яруса)	0 руб. дополнительных	~18 500 руб. (не менее 5 замен, работа, пропитка)

Экспертный вывод: Разница в цене нивелируется уже на второй год эксплуатации. Дальше металлический элемент приносит только прибыль за счёт отсутствия простоев и претензий инспекций.

Характеристики, которые важны при подборе.

Мы указываем точные параметры, а не «средние по рынку», чтобы вы могли без ошибок заказать совместимые компоненты лесов.

Параметр	Значение
Материал основания	Сталь листовая холоднокатаная 08пс, толщина 1,5 мм (для длин до 2,0 м) / 2,0 мм (для 2,5 и 3,0 м)
Защитное покрытие	Порошковое полимерное, цвет RAL 2004 (оранжевый), толщина слоя 60-90 мкм, стойкость к соляному туману 500 ч
Высота ограждения	150 мм (допуск +2 мм)
Зазор между настилом и низом борта	Не более 5 мм при штатной установке
Доступные длины	0,7 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 м

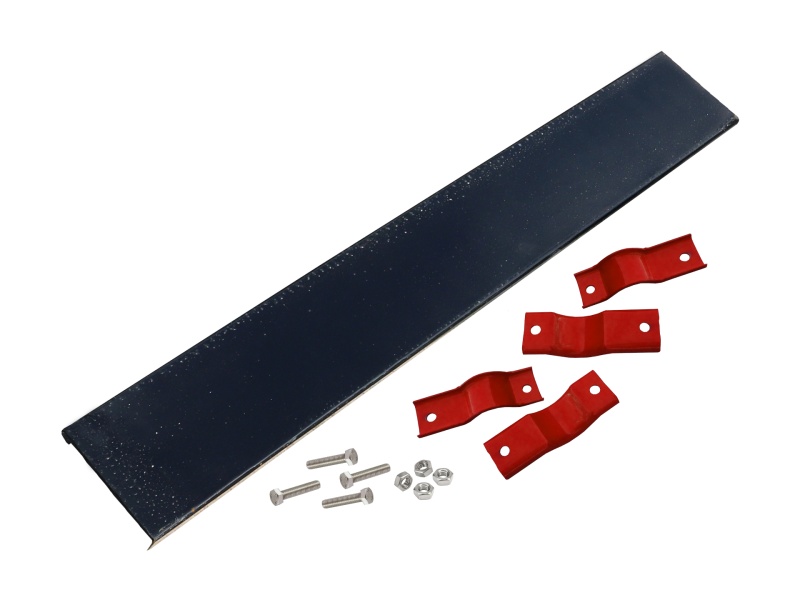

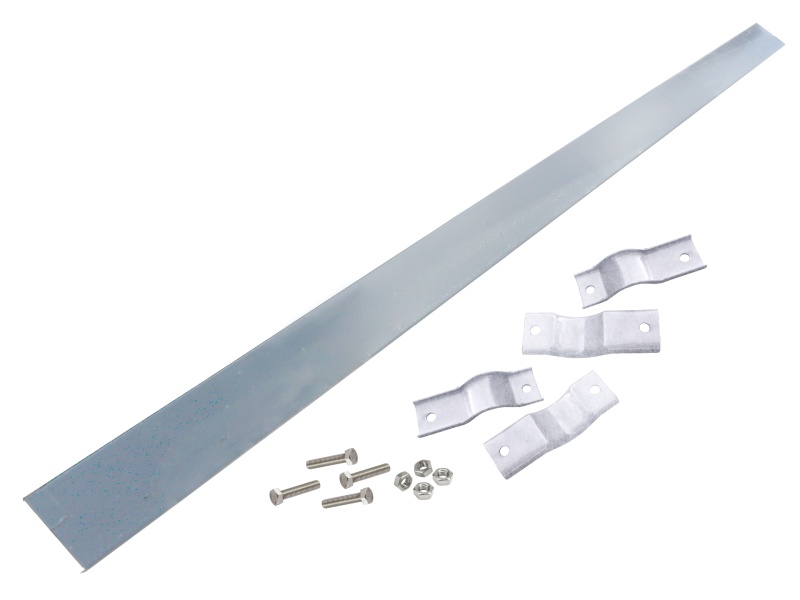

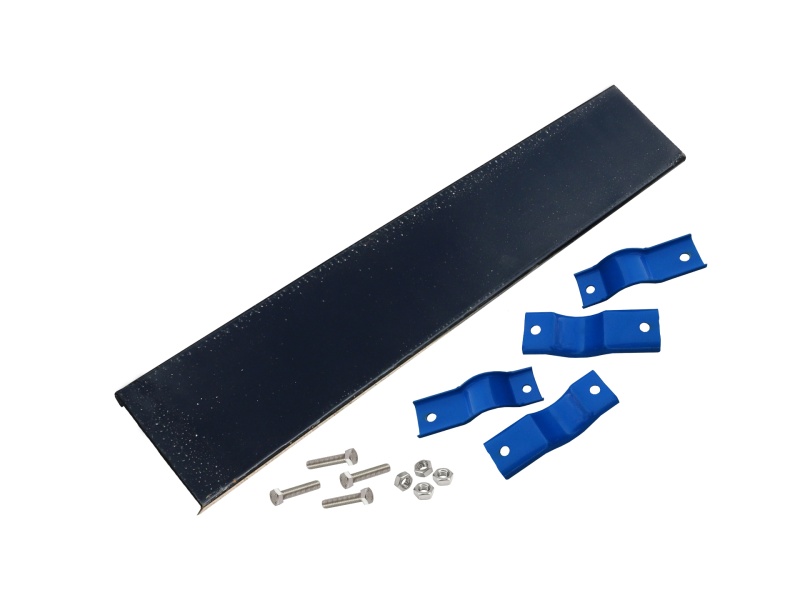

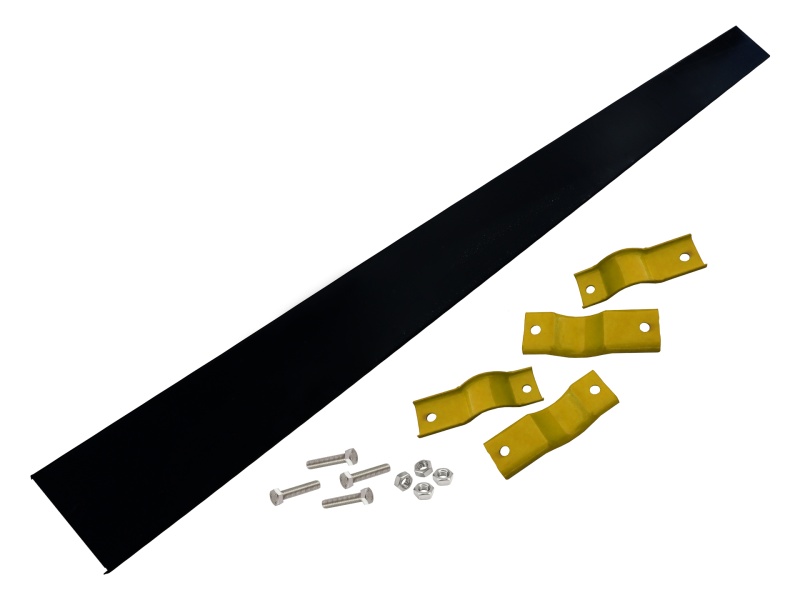

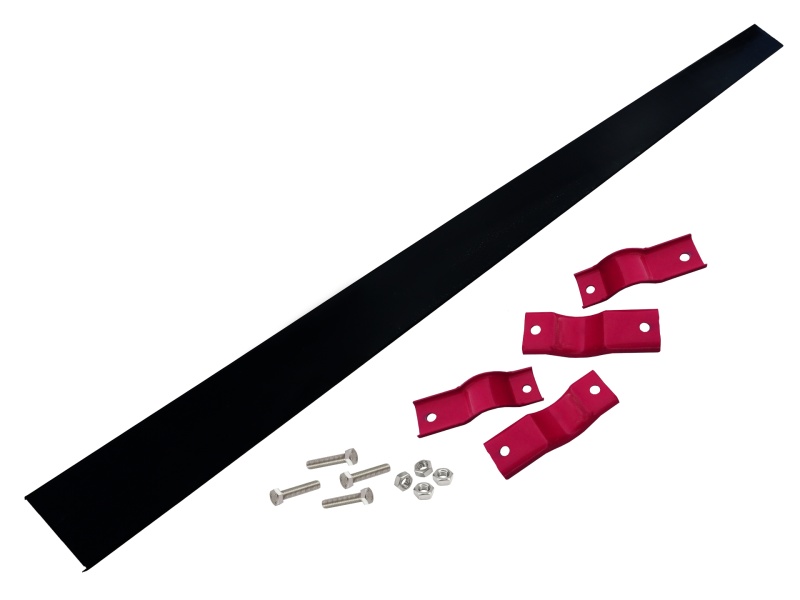

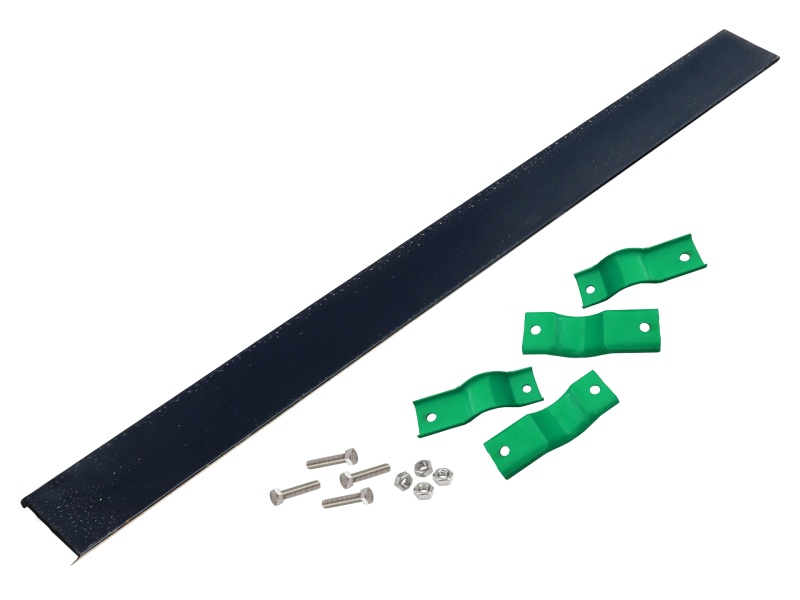

Крепёж в комплекте	Болт М10х30, шайба усиленная, гайка самоконтрящаяся — оцинкованные. Количество соответствует количеству узлов крепления на элемент (от 2 до 5)
Максимальная динамическая нагрузка	Выдерживает удар предмета массой 5 кг с высоты 2 м без остаточной деформации (испытано на стенде)
Соответствие нормативам	ГОСТ 27321-2023, ГОСТ 24258-88, СП 49.13330.2010

Как выбрать длину под свой тип лесов: шпаргалка прораба.

Ошибка с длиной отбортовки приводит к незакрытым просветам и штрафам. Воспользуйтесь нашим опытом.

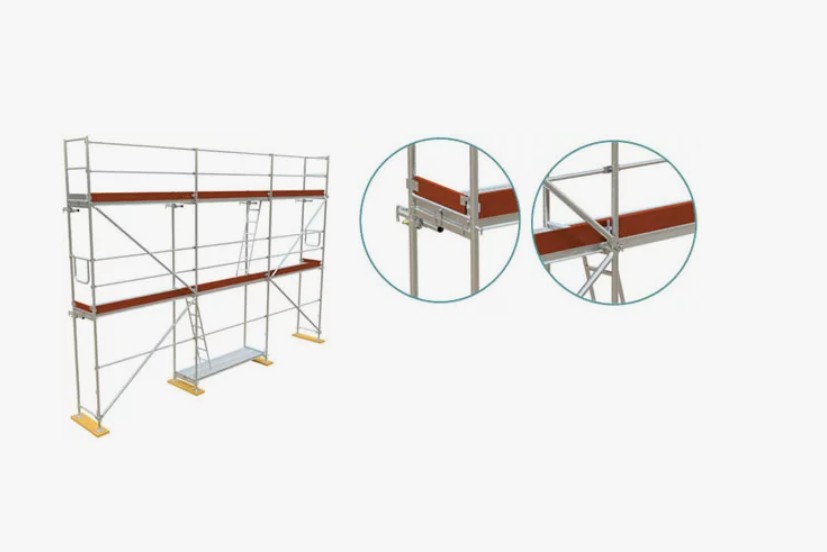

• Рамные леса ЛРСП-40/60 (шаг стойки 2 м) — берите элементы 2,0 м. Одна секция — один комплект.
• Клиновые леса ЛСК (шаг 2,0/2,5/3,0 м) — удобнее элемент 2,5 м с фиксацией на стойках через 0,5 м.

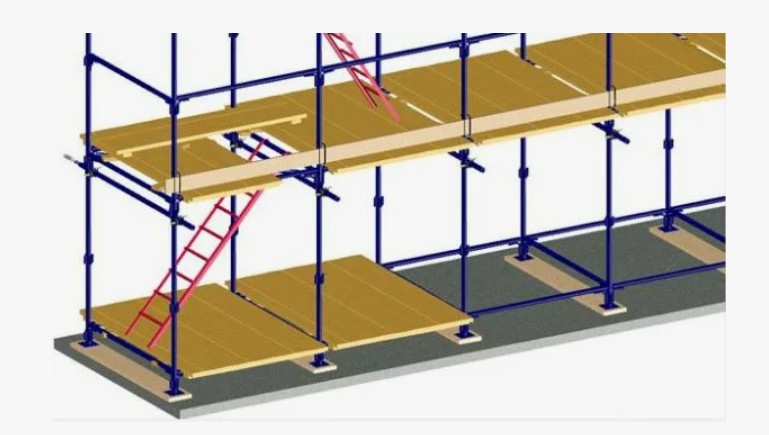

• Хомутовые леса (произвольный шаг) — оптимален универсальный размер 1,5 или 2,0 м, чтобы стыковать последовательно.
• Вышки-туры ВРПС (1,5х1,5 м) — для боковой защиты настила идеально подходят элементы 1,5 м, на торцевую сторону — 0,7 или 1,0 м.

Монтаж за 4 шага — делаем, как для себя.

    Подготовка. Убедитесь, что настил уложен плотно, без щелей. Распределите отбортовочные элементы по периметру яруса.

• Фиксация. Приложите элемент так, чтобы отверстия совпали с крепёжными узлами стоек лесов. Вставьте болт, наденьте шайбу с внешней стороны, наживите гайку.
• Затяжка. Момент затяжки 15-18 Н·м (усилие — как закрутить гайку ключом «от руки» плюс четверть оборота рожковым ключом). Перетяг недопустим — деформирует стенки.
• Контроль. Проверьте рукой отсутствие люфта. Проследите, чтобы зазор между настилом и низом борта нигде не превышал 5 мм. Запишите результат в Журнал приёмки лесов.
• Полезный совет: При установке на нескольких ярусах начинайте монтаж с самого верхнего уровня и двигайтесь вниз — так вы не повредите ранее установленные ограждения.

Профессиональное применение — от фасада до резервуара.

Наши металлические комплекты используют не только в жилищном строительстве. Благодаря стойкости к нефтепродуктам и кислотам, они востребованы:

• на нефтехимических заводах (окраска колонн, монтаж трубопроводов);
• в судостроении и судоремонте;
• при возведении мостовых опор и дымовых труб;
• на объектах МЧС, где важна негорючесть и быстрый демонтаж.

Остались сомнения? Отвечаем на частые вопросы профессионалов.

1. Обязательна ли отбортовка по закону?
Да. П. 4.8 ГОСТ 27321-2023 прямо предписывает наличие бортового ограждения высотой не менее 0,15 м на каждом ярусе лесов, где работают люди. Отсутствие карается административным штрафом по ст. 5.27.1 КоАП РФ.

2.    Можно ли использовать вместо комплекта лист фанеры или доску подручную?
Категорически нет. Инвентарные средства подмащивания должны укомплектовываться только штатными элементами, прошедшими заводские испытания. Самодельные замены аннулируют паспорт лесов и снимают ответственность с производителя.

3. Нужно ли проводить осмотр в процессе эксплуатации?
Обязателен ежесменный осмотр ответственным лицом (производителем работ). В Журнале осмотра лесов должна быть запись о целостности ограждений и надёжности крепежа.
