Щит-компенсатор для опалубки стен 3.0 м (ширина 400 мм)

Этот щит-компенсатор — ключевой элемент для профессиональной опалубочной системы. Он используется как промежуточная вставка, когда стандартные размеры щитов не позволяют точно соблюсти проектную геометрию. Главная функция — компенсация технологических зазоров (от 60 до 300 мм) между линейными щитами, что критически важно при возведении монолитных конструкций. Также он необходим для быстрой и удобной распалубки замкнутых ячеек, таких как лифтовые шахты.

Для чего нужен и где применяется:

• Компенсация немодульных размеров: Позволяет «добрать» длину стены, которая не кратна модулю основных щитов.

• Обеспечение съема опалубки: Создает технологический зазор, необходимый для демонтажа опалубки внутри замкнутых контуров (колонны, шахты).

• Универсальность: Применяется в системах опалубки стен, колонн и лифтовых шахт.

Конструктивные особенности и материалы:

• Каркас: Выполнен из стали, что гарантирует жесткость и способность выдерживать высокое давление бетонной смеси (до 80-90 кН/м²).

• Палуба: Рабочая поверхность из фанеры обеспечивает качественную поверхность бетона.

• Унификация: Имеет стандартные отверстия для соединения с соседними элементами с помощью универсального крепежа — «шкворень-палец».

Технические характеристики:

• Артикул: 00000000608

• Высота: 3 000 мм (3.0 м)

• Ширина: 400 мм (0.4 м)

• Материал каркаса: Сталь

• Материал палубы: Сталь

• Цена: 10 834 руб. за штуку

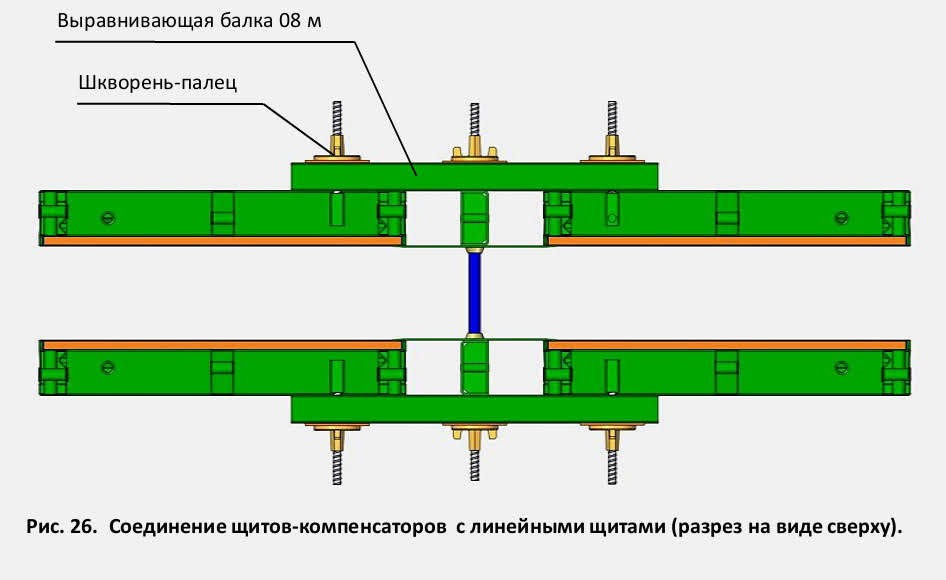

Схема монтажа:

Для правильной установки пары щитов-компенсаторов (3.0 м) с линейными щитами вам потребуются дополнительные комплектующие:

1. Выравнивающие балки: минимум 3 шт. длиной 0.8 м на каждую сторону.

2. Соединительные элементы: минимум 6 шт. «шкворень-палец» на каждую сторону соединения.
    Эта оснастка обеспечивает жесткость и соосность конструкции на этапе бетонирования.

Часто задаваемые вопросы :

• Вопрос: Какие зазоры компенсирует этот щит?

• Ответ: Модель позволяет компенсировать зазоры в диапазоне от 60 до 300 мм при стыковке с линейными щитами опалубки.

• Вопрос: С какими опалубочными системами совместим щит?

• Ответ: Благодаря стандартной схеме отверстий, щит совместим с большинством рамных опалубок (таких как "Альфа", "Гамма", Мекос, ПСК и их аналоги). Для точной стыковки используйте штатный крепеж (пальцы и клинья).

• Вопрос: Какова оборачиваемость (срок службы)?

• Ответ: Оборачиваемость стального каркаса практически не ограничена, ресурс палубы (фанеры) зависит от условий эксплуатации и может достигать нескольких сотен циклов.

Преимущества покупки у нас:

• Комплексное предложение: У нас вы можете заказать полный комплект оснастки: выравнивающие балки и соединительные элементы ("шкворень-палец").

• Точные характеристики: Мы указываем только проверенные данные (высота 3 м, ширина 400 мм), что исключает ошибки при заказе.
