Балка деревянная двутавровая БДК: лёгкость дерева с прочностью металла.
В современном монолитном строительстве опалубка перекрытий должна решать две противоречивые задачи: выдерживать многотонные нагрузки от свежего бетона и при этом оставаться лёгкой, чтобы монтаж был быстрым и безопасным. Деревянная двутавровая балка БДК (балка двутавровая клеёная) — это элемент, который на практике доказал: инженерно рассчитанная древесина способна заменить металлический прокат в ответственных несущих конструкциях.

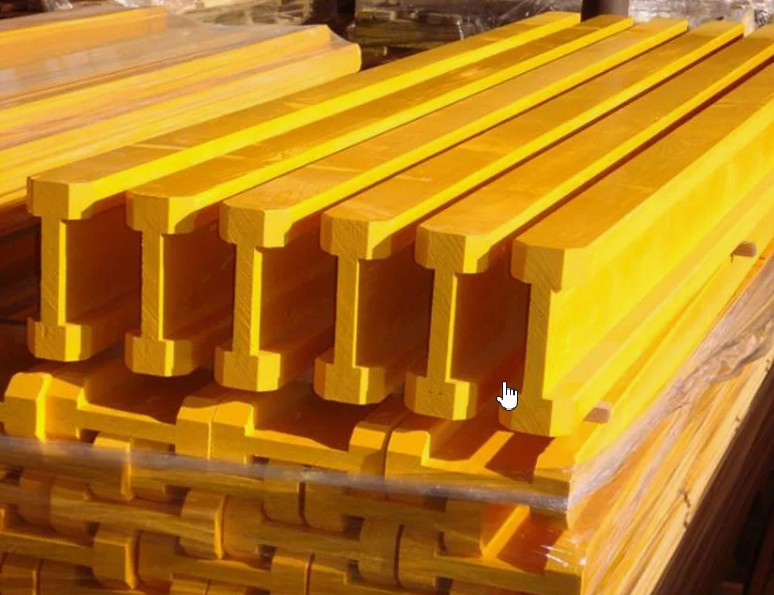

Что такое балка БДК и почему её выбирают профессионалы?
БДК — это не просто «деревяшка», положенная под фанеру. Это высокотехнологичный композитный элемент, в котором дерево работает в паре с фанерой. Конструктивно балка представляет собой двутавр: две массивные полки из хвойной древесины (сосна, ель) сечением 40×80 мм каждая, соединённые стенкой из многослойной фанеры ФСФ толщиной 27 мм-3. Соединение полок со стенкой выполняется методом запрессовки на полиуретановый клей — это обеспечивает монолитность конструкции и исключает расслоение под нагрузкой.
Такая геометрия — результат точного инженерного расчёта. Двутавровое сечение даёт максимальный момент сопротивления при минимальном весе. Балка длиной 3 метра весит около 15 кг — это позволяет монтировать её вручную, без применения грузоподъёмной техники.
Технические характеристики.
В современном монолитном строительстве опалубка перекрытий должна решать две противоречивые задачи: выдерживать многотонные нагрузки от свежего бетона и при этом оставаться лёгкой, чтобы монтаж был быстрым и безопасным. Деревянная двутавровая балка БДК (балка двутавровая клеёная) — это элемент, который на практике доказал: инженерно рассчитанная древесина способна заменить металлический прокат в ответственных несущих конструкциях.
Что такое балка БДК и почему её выбирают профессионалы?
БДК — это не просто «деревяшка», положенная под фанеру. Это высокотехнологичный композитный элемент, в котором дерево работает в паре с фанерой. Конструктивно балка представляет собой двутавр: две массивные полки из хвойной древесины (сосна, ель) сечением 40×80 мм каждая, соединённые стенкой из многослойной фанеры ФСФ толщиной 27 мм-3. Соединение полок со стенкой выполняется методом запрессовки на полиуретановый клей — это обеспечивает монолитность конструкции и исключает расслоение под нагрузкой.
Такая геометрия — результат точного инженерного расчёта. Двутавровое сечение даёт максимальный момент сопротивления при минимальном весе. Балка длиной 3 метра весит около 15 кг — это позволяет монтировать её вручную, без применения грузоподъёмной техники.
Технические характеристики.
| Параметр | Значение |
| Тип сечения | Двутавровое |
| Длина (варианты) | 1,5 / 2,0 / 2,5 / 3,0 / 3,3 / 3,6 / 3,9 / 4,2 / 4,5 / 5,0 / 5,5 / 6,0 м |
| Высота балки | 200 мм |
| Ширина полки | 80 мм |
| Толщина полки | 40 мм |
| Материал полок | Древесина хвойных пород (сосна, ель) |
| Материал стенки | Фанера ФСФ, 27 мм |
| Толщина стенки | 27 мм |
| Клеевой состав | Полиуретановый клей |
| Вес | ~5,0 кг/пог. м |
| Допустимый изгибающий момент | до 5,0 кН·м |
| Допустимая поперечная сила | до 11,0 кН |
| Защита торцов | Пластиковые заглушки (опционально) |
| Цена (от) | 862,50 руб. |
Допустимый изгибающий момент составляет 5 кН·м, поперечная сила — 11 кН-. При стандартном шаге стоек 1,5 м и толщине плиты перекрытия 200 мм запас прочности составляет не менее 1,5 — то есть балка работает в зоне упругих деформаций, не накапливая остаточный прогиб.
Нормативная база: на что опирается качество.
С 1 апреля 2025 года введён в действие ГОСТ Р 71938-2025 «Балки двутавровые опалубочные деревянные. Общие технические условия». Стандарт впервые установил единые требования к деревянным опалубочным двутаврам: к материалам, геометрии, прочностным характеристикам и методам испытаний. Балки, соответствующие этому стандарту, обеспечивают предсказуемое поведение под нагрузкой и подтверждённый запас прочности-.
Дополнительно производство балок БДК ориентируется на требования ГОСТ Р 52085-2003 «Опалубка. Общие технические условия». Таким образом, элемент сертифицирован как часть единой опалубочной системы и полностью совместим с телескопическими стойками .
С 1 апреля 2025 года введён в действие ГОСТ Р 71938-2025 «Балки двутавровые опалубочные деревянные. Общие технические условия». Стандарт впервые установил единые требования к деревянным опалубочным двутаврам: к материалам, геометрии, прочностным характеристикам и методам испытаний. Балки, соответствующие этому стандарту, обеспечивают предсказуемое поведение под нагрузкой и подтверждённый запас прочности-.
Дополнительно производство балок БДК ориентируется на требования ГОСТ Р 52085-2003 «Опалубка. Общие технические условия». Таким образом, элемент сертифицирован как часть единой опалубочной системы и полностью совместим с телескопическими стойками .
Где и как применяется балка БДК.

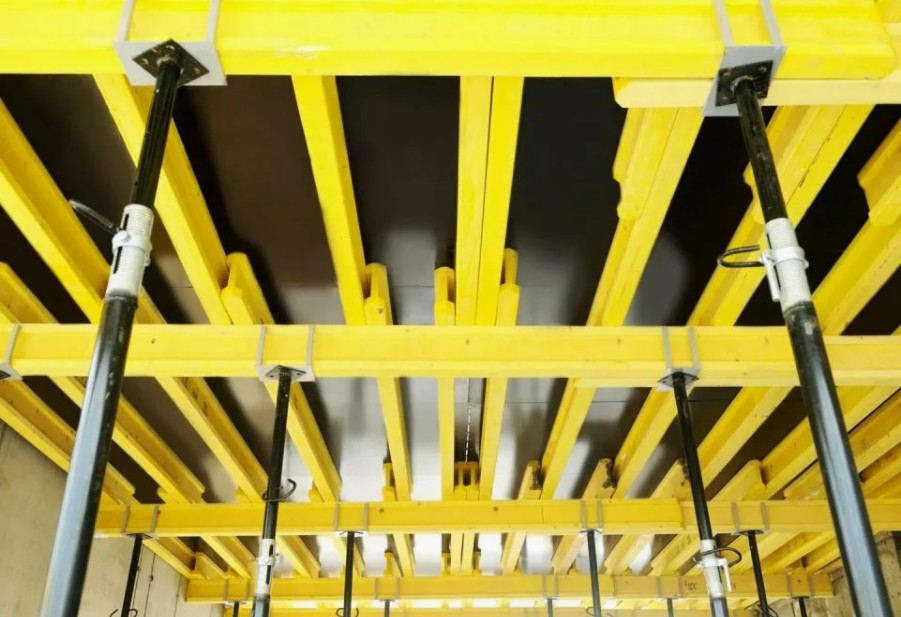

Основное назначение — создание несущего каркаса палубы при заливке монолитных железобетонных перекрытий. Балка укладывается в унивилки, установленные на телескопических стойках, и служит опорой для фанерного настила, на который заливается бетон.
Сфера применения:
Основное назначение — создание несущего каркаса палубы при заливке монолитных железобетонных перекрытий. Балка укладывается в унивилки, установленные на телескопических стойках, и служит опорой для фанерного настила, на который заливается бетон.
Сфера применения:
- жилые многоэтажные дома (плиты перекрытий толщиной до 250–300 мм);
- промышленные объекты с усиленными перекрытиями;
- мосты, эстакады, транспортные развязки;
- временные конструкции — сцены, трибуны, пандусы;
- опалубка стен (в составе балочно-ригельной системы).

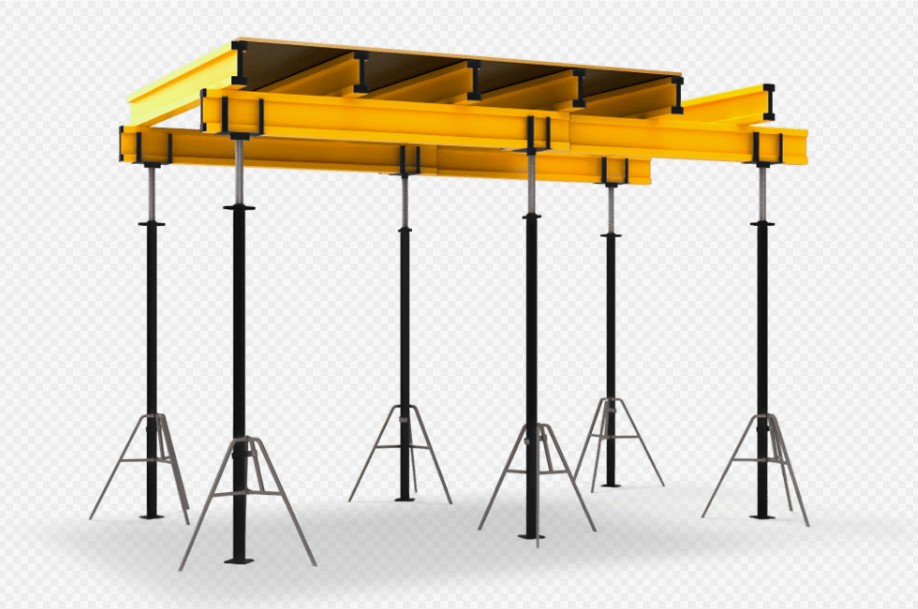

Пошаговая инструкция по установке балки БДК.
- Подготовьте стойки и унивилки. Убедитесь, что телескопические стойки выставлены вертикально, а унивилки надёжно зафиксированы на оголовках.
- Уложите продольные балки (нижний слой). Балки укладываются в ложементы унивилок. Стыковка соседних балок по длине — внахлёст непосредственно над унивилкой. Нахлёст должен составлять не менее 150 мм.
- Уложите поперечные балки (верхний слой). Поперечные балки укладываются поверх продольных с проектным шагом (обычно 0,5–0,6 м). Образуется жёсткая ортогональная решётка.
- Настелите фанеру. Влагостойкая ламинированная фанера (толщина 18 мм) укладывается на верхний слой балок. Стыки листов фанеры должны приходиться строго на ось поперечной балки.
- Проверьте геометрию. С помощью нивелира проконтролируйте горизонтальность палубы. Допустимое отклонение — ±2 мм на 2 метра длины.
Экспертный совет: При стыковке продольных балок следите, чтобы стыки соседних рядов не совпадали — разносите их в разные унивилки. Это увеличит общую жёсткость палубы и предотвратит образование «линий излома» при неравномерной осадке.

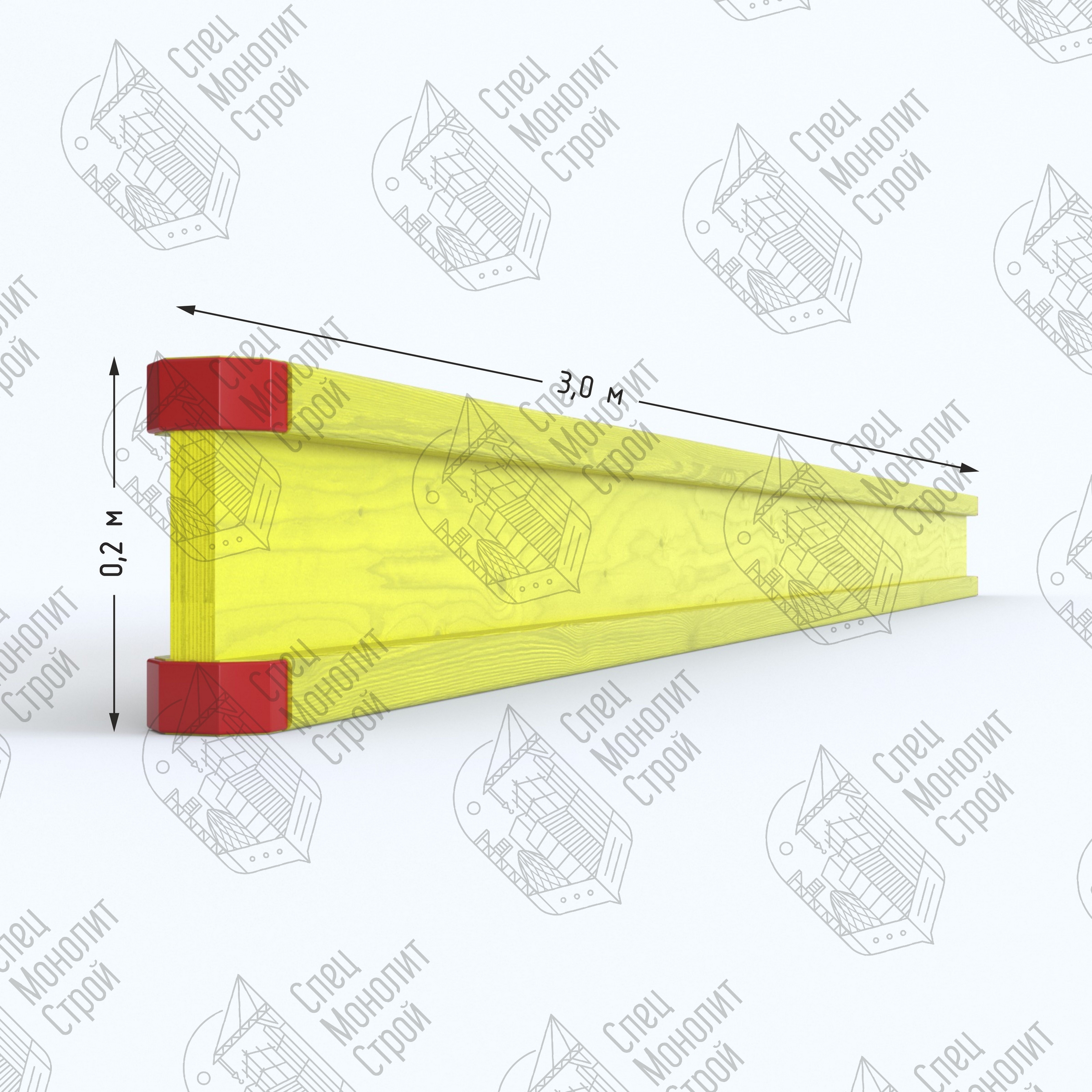

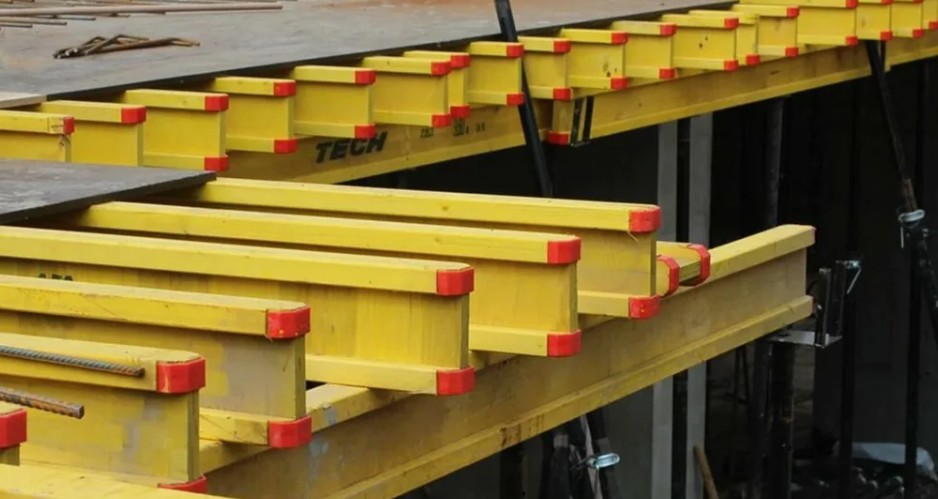

Балка БДК с пластиковыми заглушками и без: в чём разница.
Балка БДК поставляется в двух исполнениях: стандартном и с пластиковыми торцевыми наконечниками (заглушками). Заглушки выполняют две функции:
Рекомендация: Для объектов с длительным циклом строительства и многоразовым использованием (аренда, высокая оборачиваемость) выбирайте балки с заглушками. Разница в цене окупается уже после 3–4 циклов за счёт снижения процента выбраковки.
Сравнение: балка БДК и импортные аналоги.
Балка БДК поставляется в двух исполнениях: стандартном и с пластиковыми торцевыми наконечниками (заглушками). Заглушки выполняют две функции:
- защищают торцы балки от механических повреждений при падении, транспортировке и монтаже;
- предотвращают проникновение влаги в стенку из фанеры ФСФ через открытый торец, продлевая срок службы элемента.
Рекомендация: Для объектов с длительным циклом строительства и многоразовым использованием (аренда, высокая оборачиваемость) выбирайте балки с заглушками. Разница в цене окупается уже после 3–4 циклов за счёт снижения процента выбраковки.
Сравнение: балка БДК и импортные аналоги.
| Характеристика | Балка БДК (РФ) | H20 (Doka, Европа) |
| Высота сечения | 200 мм | 200 мм |
| Вес | ~5,0 кг/пог. м | ~4,9 кг/пог. м |
| Допустимый изгибающий момент | до 5,0 кН·м | до 5,0 кН·м |
| Допустимая поперечная сила | до 11,0 кН | до 11,0 кН |
| Цена | ниже | выше в 1,5–2 раза |
Балка БДК российского производства обеспечивает сопоставимые прочностные характеристики при значительно более низкой стоимости. Для типового жилого строительства с толщиной перекрытий до 300 мм её несущей способности достаточно с запасом-. Импортные аналоги имеют преимущество при сверхтяжёлых перекрытиях (там применяются усиленные версии H20 top), но для массовой застройки их применение экономически неоправданно.

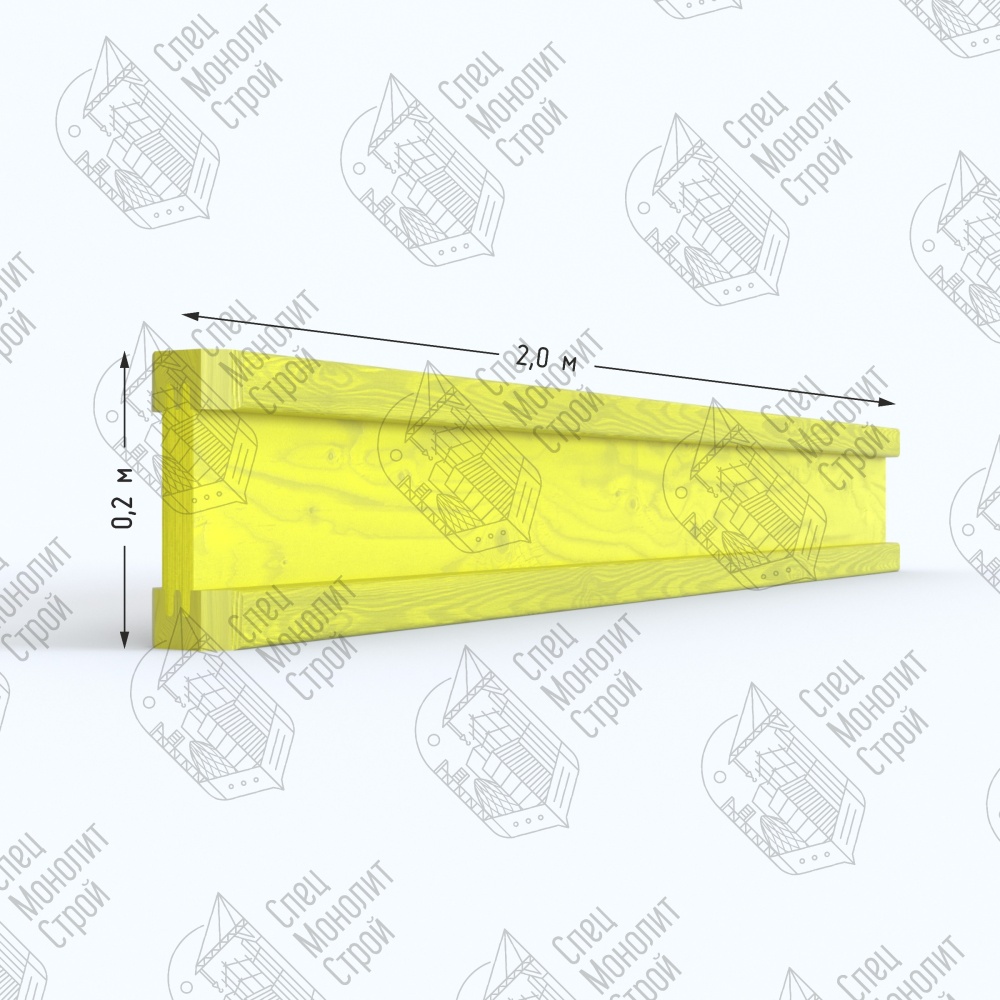

Как выбрать длину балки БДК.
Выбор длины зависит от шага стоек и конфигурации перекрытия:
Выбор длины зависит от шага стоек и конфигурации перекрытия:
- Шаг стоек 1,0 м → балка 1,5–2,0 м (минимальный нахлёст);
- Шаг стоек 1,5 м → балка 2,5–3,3 м;
- Шаг стоек 2,0 м и более → балка 3,6–4,5 м (усиленные перекрытия).
- Универсальным выбором считается балка длиной 3,0–3,3 м: она подходит для большинства типовых проектов, удобна в транспортировке и монтаже, обеспечивает оптимальное соотношение прочности и веса.
Хранение и уход.
- Храните балки в горизонтальном положении на ровных прокладках, в сухом проветриваемом помещении или под навесом.
- Перед консервацией на зиму очистите от остатков бетона. Балки с заглушками менее чувствительны к влажности, но также нуждаются в защите от прямых осадков.
- При правильном хранении и бережной эксплуатации оборачиваемость достигает 200–300 циклов.
FAQ — Балка БДК.
1. Чем балка БДК отличается от обычного деревянного бруса?
Двутавровое сечение даёт в 3–4 раза больший момент сопротивления, чем цельный брус того же веса. Это позволяет перекрывать пролёты до 6 метров без промежуточных опор. Брус такой же массы прогнулся бы под собственным весом ещё до заливки бетона.
2. Какую нагрузку выдерживает балка БДК?
Допустимый изгибающий момент — до 5,0 кН·м, поперечная сила — до 11,0 кН. При стандартном шаге стоек 1,5 м и толщине плиты 200 мм запас прочности составляет не менее 1,5. Это значит, что балка работает в зоне упругих деформаций и возвращается к исходной геометрии после снятия нагрузки.
3. Можно ли использовать балку БДК для опалубки стен?
Да, в составе балочно-ригельной системы балка БДК применяется для опалубки стен и колонн. В этом случае она работает как вертикальный или горизонтальный ригель, передающий давление бетона на замковые соединения.
4. Нужны ли пластиковые заглушки на торцах?
Желательно. Заглушки защищают фанерную стенку от влаги и механических повреждений, что особенно важно при интенсивной эксплуатации. Без заглушек торцы фанеры впитывают влагу, что со временем приводит к расслоению. Для разовых проектов (1–2 цикла) заглушки необязательны, для арендного парка — настоятельно рекомендуются.
5. Как часто нужно проверять состояние балок?
Визуальный осмотр — перед каждым монтажом. Проверяйте: геометрию (отсутствие изгибов и скручиваний), состояние клеевого шва (отсутствие расслоений), целостность полок (отсутствие трещин и сколов). Раз в полгода проводите сплошную дефектовку с отбраковкой повреждённых балок.
6. Можно ли резать балку БДК под нестандартный размер?
Не рекомендуется. Распил нарушает целостность клеевого соединения и снижает несущую способность. Кроме того, открытый торец фанеры начинает впитывать влагу. Для нестандартных пролётов используйте комбинацию балок разной длины с перехлёстом — это безопаснее и сохраняет целостность каждой балки.
7. Какой срок службы балки БДК?
При правильном хранении и эксплуатации — до 300 циклов оборачиваемости. Балки с пластиковыми заглушками служат на 20–30 % дольше за счёт защиты торцов от влаги и механических повреждений.
1. Чем балка БДК отличается от обычного деревянного бруса?
Двутавровое сечение даёт в 3–4 раза больший момент сопротивления, чем цельный брус того же веса. Это позволяет перекрывать пролёты до 6 метров без промежуточных опор. Брус такой же массы прогнулся бы под собственным весом ещё до заливки бетона.
2. Какую нагрузку выдерживает балка БДК?
Допустимый изгибающий момент — до 5,0 кН·м, поперечная сила — до 11,0 кН. При стандартном шаге стоек 1,5 м и толщине плиты 200 мм запас прочности составляет не менее 1,5. Это значит, что балка работает в зоне упругих деформаций и возвращается к исходной геометрии после снятия нагрузки.
3. Можно ли использовать балку БДК для опалубки стен?
Да, в составе балочно-ригельной системы балка БДК применяется для опалубки стен и колонн. В этом случае она работает как вертикальный или горизонтальный ригель, передающий давление бетона на замковые соединения.
4. Нужны ли пластиковые заглушки на торцах?
Желательно. Заглушки защищают фанерную стенку от влаги и механических повреждений, что особенно важно при интенсивной эксплуатации. Без заглушек торцы фанеры впитывают влагу, что со временем приводит к расслоению. Для разовых проектов (1–2 цикла) заглушки необязательны, для арендного парка — настоятельно рекомендуются.
5. Как часто нужно проверять состояние балок?
Визуальный осмотр — перед каждым монтажом. Проверяйте: геометрию (отсутствие изгибов и скручиваний), состояние клеевого шва (отсутствие расслоений), целостность полок (отсутствие трещин и сколов). Раз в полгода проводите сплошную дефектовку с отбраковкой повреждённых балок.
6. Можно ли резать балку БДК под нестандартный размер?
Не рекомендуется. Распил нарушает целостность клеевого соединения и снижает несущую способность. Кроме того, открытый торец фанеры начинает впитывать влагу. Для нестандартных пролётов используйте комбинацию балок разной длины с перехлёстом — это безопаснее и сохраняет целостность каждой балки.
7. Какой срок службы балки БДК?
При правильном хранении и эксплуатации — до 300 циклов оборачиваемости. Балки с пластиковыми заглушками служат на 20–30 % дольше за счёт защиты торцов от влаги и механических повреждений.
