Унивилка: как собрать опалубку перекрытий без кривых потолков.

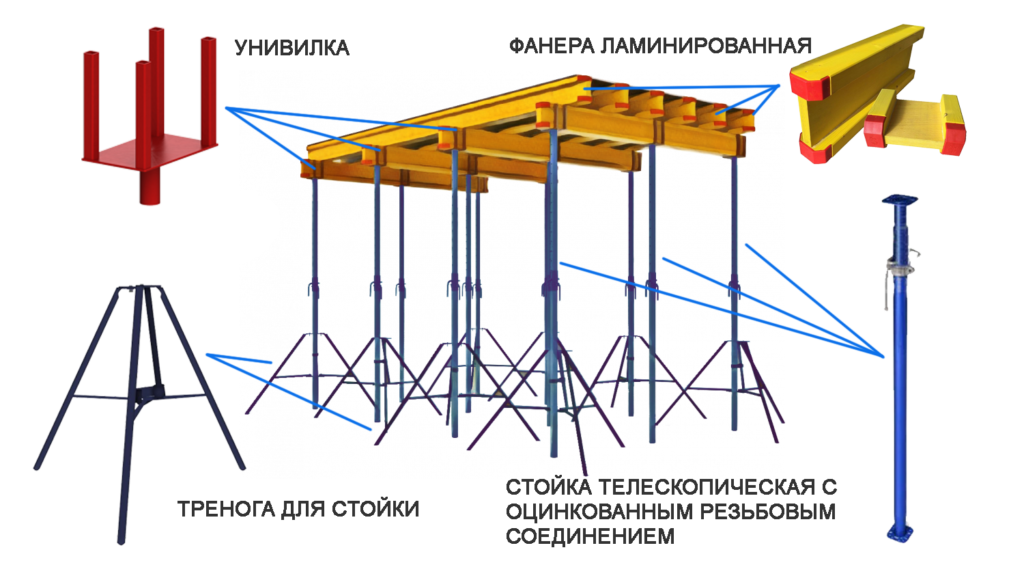

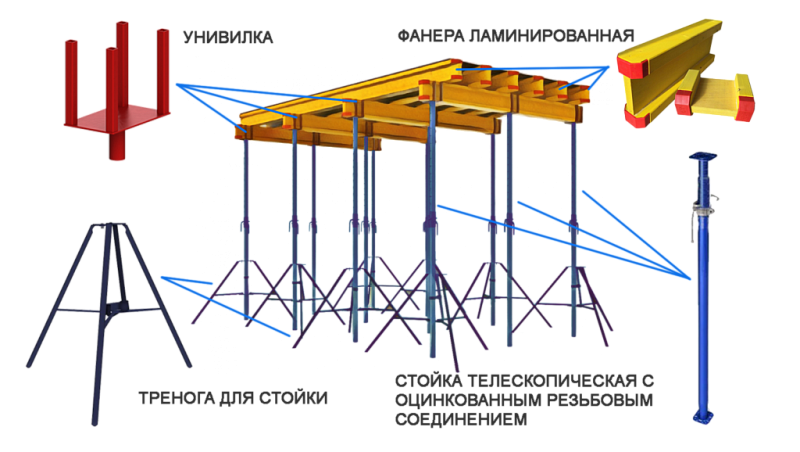

Унивилка — это стальная «головка», которая надёжно фиксирует балки опалубки на телескопических стойках-. Именно она определяет, будет ли палуба ровной, балки — неподвижными, а бетонная плита — горизонтальной. При кажущейся простоте (металлическая пластина с четырьмя упорами) цена ошибки здесь крайне высока: перекос унивилки всего на 2–3 мм даёт на длине балки 3 метра отклонение по высоте до 15 мм. Допустимое же отклонение по СП — ±2 мм на 2 метра длины. Поэтому унивилка — не просто «вилка», а точно выверенный узел сопряжения.
Конструктивные особенности.

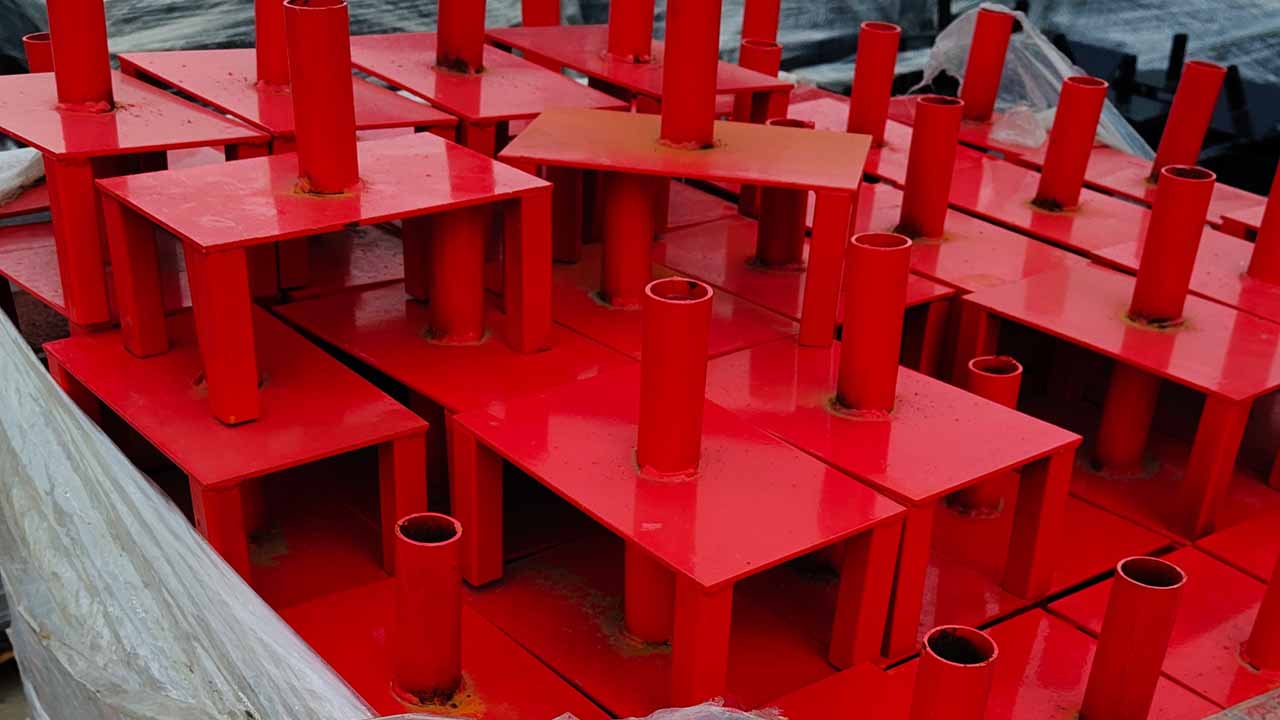

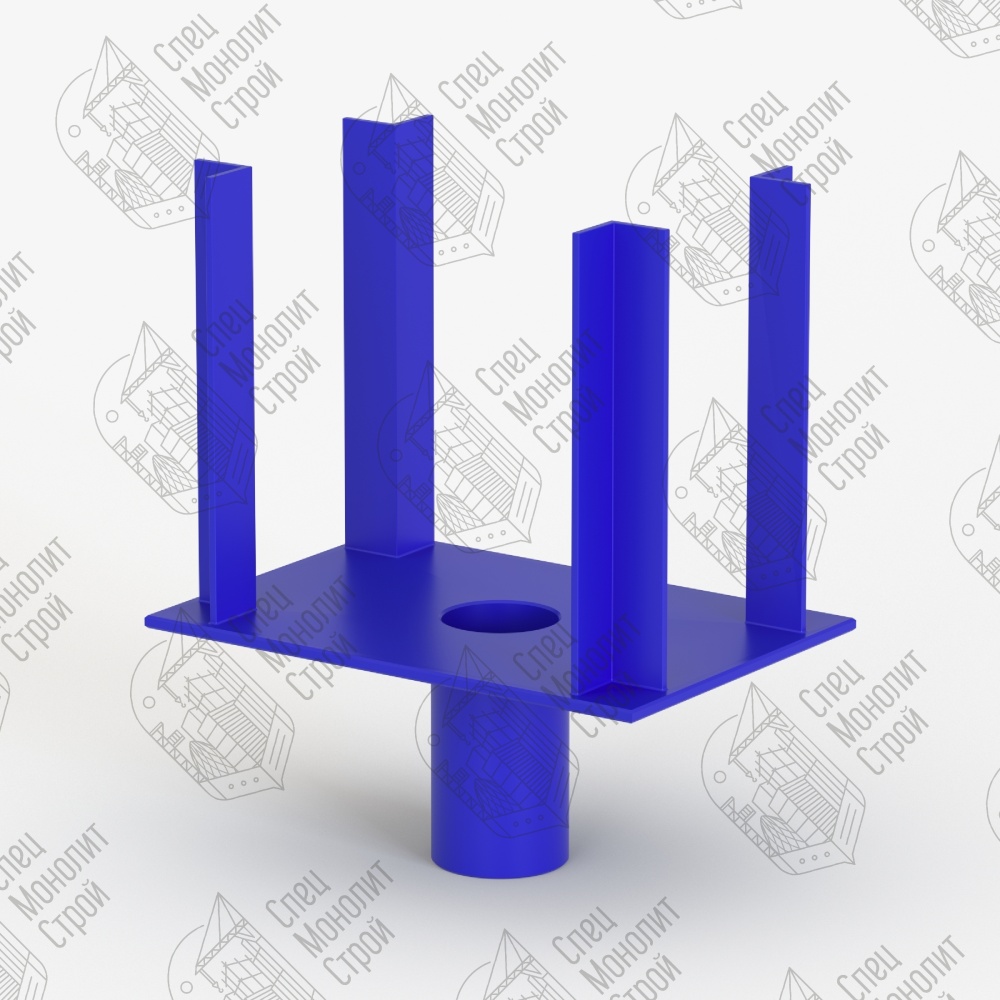

Унивилка представляет собой опорную платформу — стальную пластину размерами 134×124×5 мм (для варианта под балку) — с четырьмя приваренными вертикальными упорами («рогами»). Упоры образуют ложемент, в который укладывается балка БДК или брус. В нижней части приварена труба-стакан, которой унивилка надевается на оголовок телескопической стойки-5.
Упоры могут быть трёх типов:
Сварные швы унивилки ровные, с полным проваром, что исключает усталостные трещины. Изделие полностью окрашено или оцинковано для защиты от коррозии-5.
Технические характеристики.
Унивилка — это стальная «головка», которая надёжно фиксирует балки опалубки на телескопических стойках-. Именно она определяет, будет ли палуба ровной, балки — неподвижными, а бетонная плита — горизонтальной. При кажущейся простоте (металлическая пластина с четырьмя упорами) цена ошибки здесь крайне высока: перекос унивилки всего на 2–3 мм даёт на длине балки 3 метра отклонение по высоте до 15 мм. Допустимое же отклонение по СП — ±2 мм на 2 метра длины. Поэтому унивилка — не просто «вилка», а точно выверенный узел сопряжения.
Конструктивные особенности.
Унивилка представляет собой опорную платформу — стальную пластину размерами 134×124×5 мм (для варианта под балку) — с четырьмя приваренными вертикальными упорами («рогами»). Упоры образуют ложемент, в который укладывается балка БДК или брус. В нижней части приварена труба-стакан, которой унивилка надевается на оголовок телескопической стойки-5.
Упоры могут быть трёх типов:
- Штыри — для фиксации балки;
- Уголки — с отверстиями для дополнительного крепления шурупами (для нестандартных и наклонных перекрытий);
- Профиль под брус — для использования с деревянным брусом вместо балки БДК.
Сварные швы унивилки ровные, с полным проваром, что исключает усталостные трещины. Изделие полностью окрашено или оцинковано для защиты от коррозии-5.
Технические характеристики.
| Параметр | Под балку (покраска) | Под балку (оцинкованная) | Под брус |
| Длина | 124 мм | 124 мм | 104 мм |
| Ширина | 134 мм | 134 мм | 204 мм |
| Высота | 325 мм | 325 мм | 225 мм |
| Вес | 1,2 кг | 1,2 кг | 1,2 кг |
| Материал | Сталь | Сталь | Сталь |
| Покрытие | Порошковая покраска | Горячий цинк | Порошковая покраска |
| Цена (от) | 204 руб. | 204 руб. (уточняйте) | 204 руб. |
Нормативная база.
Унивилка сертифицирована как элемент опалубочной системы в соответствии с ГОСТ Р 52085-2003 «Опалубка. Общие технические условия». Толщина опорной пластины (5 мм) и геометрия упоров рассчитаны на передачу нагрузки от балок БДК на стойку без остаточных деформаций.
Где и как применяется унивилка.

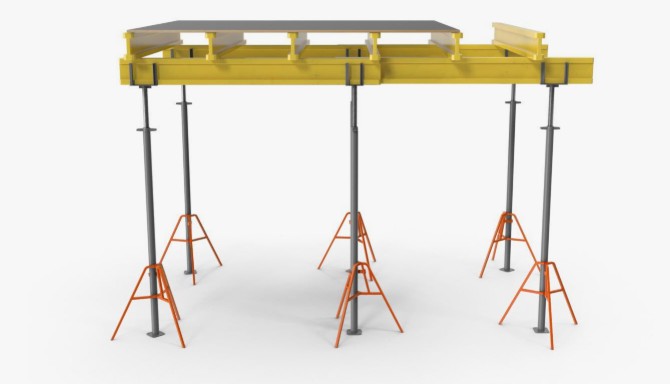

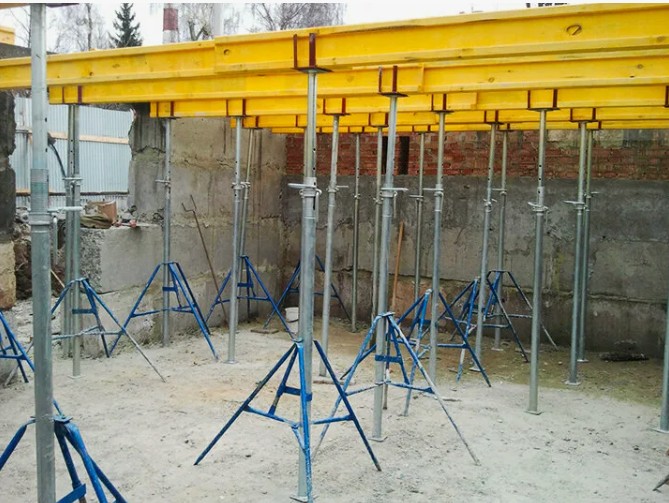

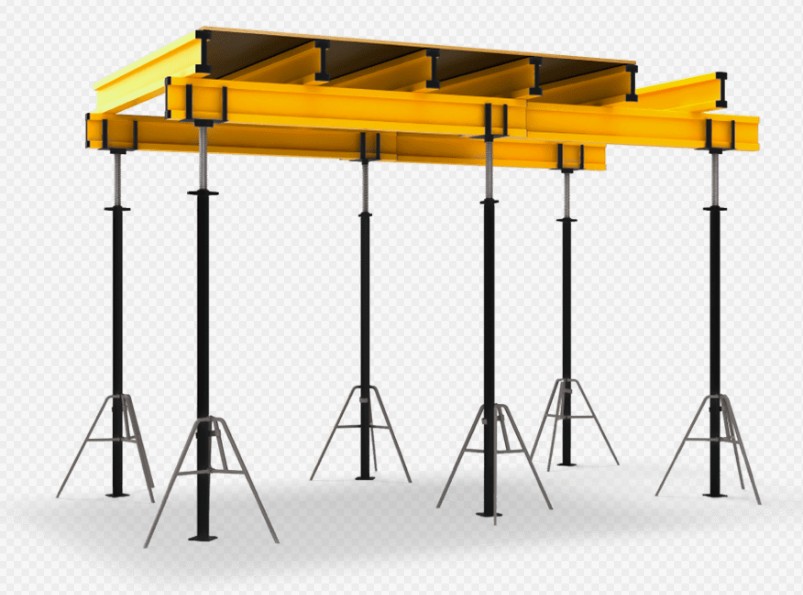

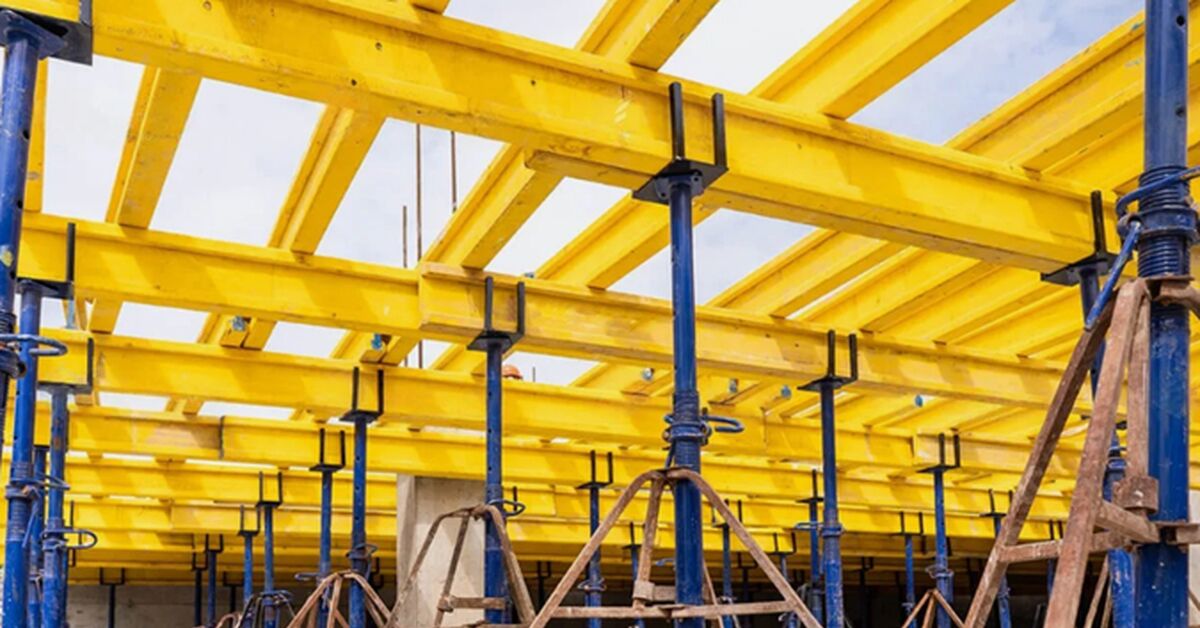

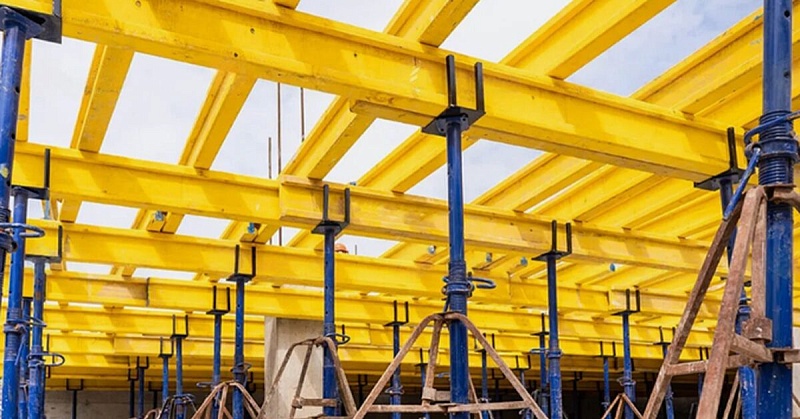

Основное назначение — фиксация продольных балок БДК на оголовках телескопических стоек. Унивилка надевается на верхнюю трубу стойки (⌀50 мм), в её ложемент укладывается балка. При использовании с брусом применяется соответствующая модификация.
Пошаговая инструкция по установке унивилки:
Экспертный совет: При монтаже наклонных перекрытий обязательно фиксируйте балки в унивилках шурупами. Без дополнительного крепления балка может соскользнуть с упоров под действием вибрации при заливке бетона.
Сравнение: унивилка и кустарные опоры.
Унивилка сертифицирована как элемент опалубочной системы в соответствии с ГОСТ Р 52085-2003 «Опалубка. Общие технические условия». Толщина опорной пластины (5 мм) и геометрия упоров рассчитаны на передачу нагрузки от балок БДК на стойку без остаточных деформаций.
Где и как применяется унивилка.
Основное назначение — фиксация продольных балок БДК на оголовках телескопических стоек. Унивилка надевается на верхнюю трубу стойки (⌀50 мм), в её ложемент укладывается балка. При использовании с брусом применяется соответствующая модификация.
Пошаговая инструкция по установке унивилки:
- Подготовьте стойку. Убедитесь, что телескопическая стойка выставлена вертикально и зафиксирована на нужной высоте.
- Наденьте унивилку. Наденьте стакан унивилки на верхний торец внутренней трубы стойки. Унивилка должна сидеть плотно, без люфта.
- Уложите балку. Уложите продольную балку БДК в ложемент унивилки. При необходимости зафиксируйте шурупами через отверстия в уголках.
- Проверьте положение. Убедитесь, что балка лежит горизонтально и не смещается.
Экспертный совет: При монтаже наклонных перекрытий обязательно фиксируйте балки в унивилках шурупами. Без дополнительного крепления балка может соскользнуть с упоров под действием вибрации при заливке бетона.
Сравнение: унивилка и кустарные опоры.
| Параметр | Унивилка заводская | Кустарная опора |
| Геометрия | Точная, с допуском ±1 мм | Произвольная |
| Надёжность фиксации | Полная (4 упора) | Частичная (часто 2 точки) |
| Вес | 1,2 кг | 1,5–3 кг |
| Оборачиваемость | 200–300 циклов | 10–20 циклов |
| Безопасность | Сертифицирована | Не гарантирована |
Вывод: экономия на унивилках оборачивается потерями на рихтовке палубы, перерасходе бетона из-за неровной плиты и риском аварии. Заводская унивилка стоит от 204 рублей — это самая доступная страховка качества на всём опалубочном столе.
Хранение и уход.
FAQ — Унивилка.
1. Чем отличается унивилка под балку от унивилки под брус?
Унивилка под балку имеет ложемент шириной 134 мм, рассчитанный на двутавровую балку БДК с полкой 80 мм. Унивилка под брус имеет более широкий ложемент (204 мм) для деревянного бруса прямоугольного сечения. Их нельзя взаимозаменять: в «узкой» унивилке брус не поместится, а в «широкой» балка будет болтаться.
2. Можно ли использовать унивилку с трубами других диаметров?
Стандартный стакан унивилки рассчитан на трубу ⌀50 мм (внутренняя труба телескопической стойки). Для труб других диаметров требуются переходники или унивилки соответствующего типоразмера — уточняйте у менеджера.
3. Нужна ли оцинкованная унивилка, если стойки обычные?
Если стойки работают на крытом объекте 1–2 цикла, достаточно порошковой покраски. Для открытых площадок, длительных строек и аренды оцинкованная унивилка прослужит в 2–3 раза дольше. Разница в цене минимальна, а ресурс — кратно выше.
4. Что делать, если унивилка не налезает на стойку?
Возможные причины: деформация стакана унивилки, налипший бетон на внутренней трубе стойки или несоответствие диаметров. Очистите трубу, проверьте геометрию стакана. Если унивилка повреждена — замените, это расходный элемент.
5. Как часто нужно проверять состояние унивилок?
Визуальный осмотр — перед каждым монтажом. Проверяйте: целостность упоров (отсутствие трещин и деформаций), состояние сварных швов, плотность посадки на стойку. Раз в полгода — сплошная дефектовка с отбраковкой.
- После демонтажа очистите унивилку от бетона. Не используйте ударный инструмент — можно погнуть упоры.
- Храните унивилки в ящиках или контейнерах, рассортированными по типу.
- При обнаружении трещин в сварных швах или деформации упоров — выбраковывайте.
FAQ — Унивилка.
1. Чем отличается унивилка под балку от унивилки под брус?
Унивилка под балку имеет ложемент шириной 134 мм, рассчитанный на двутавровую балку БДК с полкой 80 мм. Унивилка под брус имеет более широкий ложемент (204 мм) для деревянного бруса прямоугольного сечения. Их нельзя взаимозаменять: в «узкой» унивилке брус не поместится, а в «широкой» балка будет болтаться.
2. Можно ли использовать унивилку с трубами других диаметров?
Стандартный стакан унивилки рассчитан на трубу ⌀50 мм (внутренняя труба телескопической стойки). Для труб других диаметров требуются переходники или унивилки соответствующего типоразмера — уточняйте у менеджера.
3. Нужна ли оцинкованная унивилка, если стойки обычные?
Если стойки работают на крытом объекте 1–2 цикла, достаточно порошковой покраски. Для открытых площадок, длительных строек и аренды оцинкованная унивилка прослужит в 2–3 раза дольше. Разница в цене минимальна, а ресурс — кратно выше.
4. Что делать, если унивилка не налезает на стойку?
Возможные причины: деформация стакана унивилки, налипший бетон на внутренней трубе стойки или несоответствие диаметров. Очистите трубу, проверьте геометрию стакана. Если унивилка повреждена — замените, это расходный элемент.
5. Как часто нужно проверять состояние унивилок?
Визуальный осмотр — перед каждым монтажом. Проверяйте: целостность упоров (отсутствие трещин и деформаций), состояние сварных швов, плотность посадки на стойку. Раз в полгода — сплошная дефектовка с отбраковкой.
