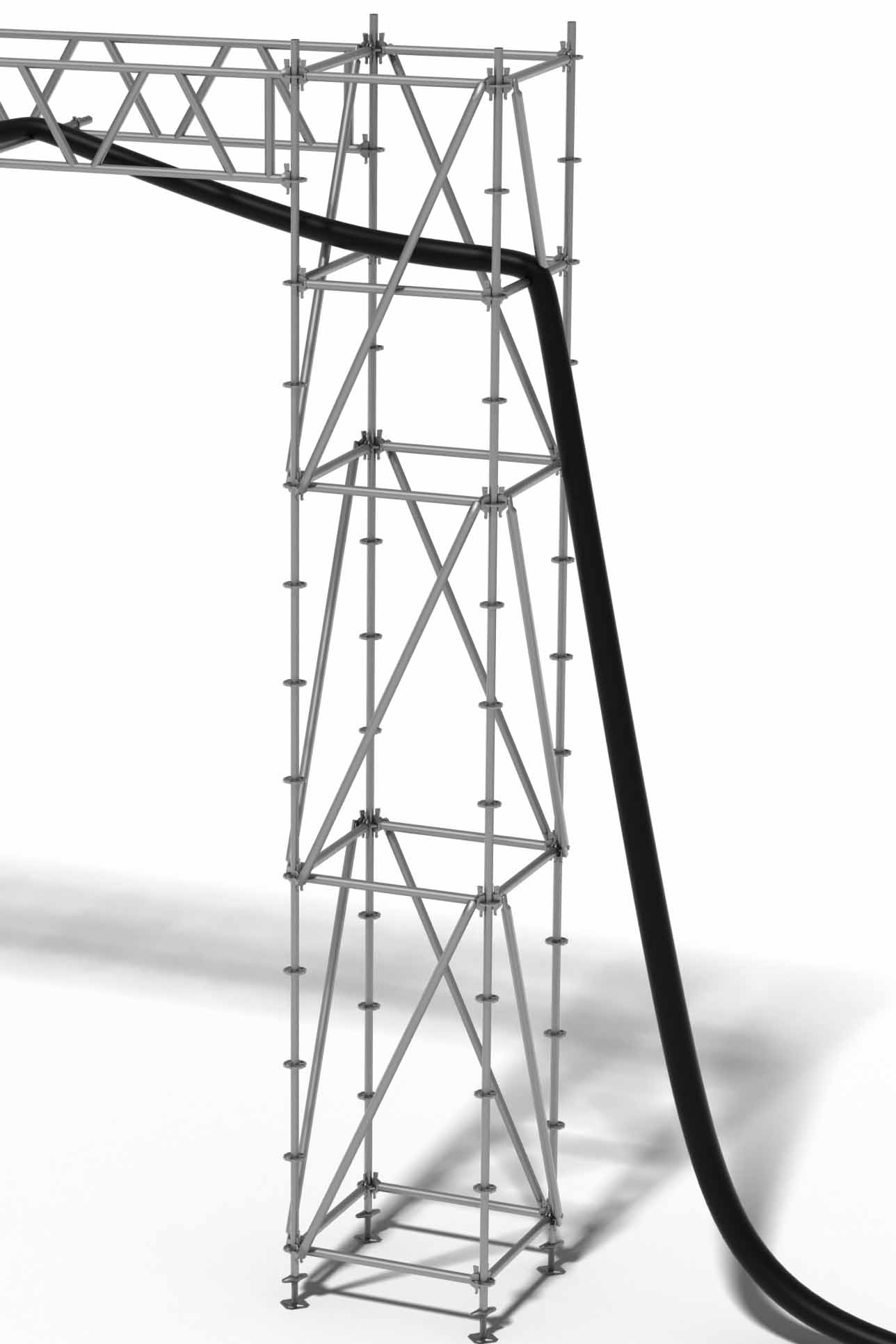

Эстакады для инженерных коммуникаций: безопасная прокладка сетей над землей.

АБРИС проектирует, производит и монтирует модульные эстакады под трубопроводы, кабельные трассы и технологические линии любой протяженности. Наши решения работают на нефтеперерабатывающих заводах, ТЭЦ, химических и металлургических комбинатах по всей России.

Инженерная логика эстакады: больше чем просто опоры.

Обыватель видит в эстакаде просто ряд металлических стоек с прогонами. Специалист понимает: это сложная инженерная система, где каждый элемент работает под нагрузкой в нескольких направлениях одновременно. При проектировании мы учитываем четыре фактора:

1. Распределенная и сосредоточенная нагрузка. Заполненный паропровод диаметром 500 мм весит сотни килограммов на погонный метр. Добавьте к этому температурные расширения, гидроудары и ветровую нагрузку — и вы получите систему, где нет «типовых» решений. Мы просчитываем каждую балку методом конечных элементов.
2. Температурные подвижки. Трубопроводы «дышат»: при пуске пара участок магистрали длиной 50 м может удлиниться на десятки миллиметров. Эстакада должна компенсировать эти перемещения через подвижные опоры, не передавая напряжение на собственный каркас. Наши инженеры закладывают в проект опоры скользящего и каткового типа — в точном соответствии с тепловым расчетом сети.
3. Антикоррозионная защита. Если эстакада стоит на открытом воздухе или в агрессивном цехе, срок службы черного металла исчисляется годами. Все элементы АБРИС проходят горячее цинкование (толщина слоя от 60 мкм), что гарантирует защиту на 15+ лет.
4. Сборно-разборная архитектура. Модульная система позволяет наращивать эстакаду по мере развития предприятия, демонтировать отдельные секции для ремонта, перебрасывать пролеты на новый участок. Это не капитальное сооружение, которое строится «раз и навсегда», а гибкая инфраструктура, управляемая под нужды производства.

Виды эстакад по назначению.

• Технологические эстакады для трубопроводов. Прокладка пара, горячей воды, нефтепродуктов, технологических газов и жидкостей между цехами. Многоярусная компоновка: тяжелые магистрали — на нижнем ярусе, легкие — на верхнем.
• Кабельные эстакады. Организация силовых и контрольных кабельных трасс над проездами и проходами. Перфорированные лотки и лестничные полки обеспечивают быстрый монтаж, замену и идентификацию каждой линии.
• Временные инженерные эстакады. Устанавливаются на период капитального ремонта или реконструкции: временный обводной трубопровод, временная кабельная линия. После завершения работ полностью демонтируются.

Ключевые характеристики.

Нормативная база.

Преимущества эстакад от АБРИС.

Реализованные кейсы.

Полный цикл.

Часто задаваемые вопросы (FAQ).

1. Чем эстакада для инженерных коммуникаций отличается от обычных строительных лесов?

• Эстакада проектируется под конкретную инженерную нагрузку: вес заполненных трубопроводов, температурные расширения, гидроудары. У нее другие узлы крепления (опоры скользящего и каткового типа), другой запас прочности. Строительные леса рассчитаны на людей и легкий инструмент, эстакада — на тонны продукта в трубах.

2. Какой максимальный пролет между опорами эстакады вы можете спроектировать?

• Стандартно — до 6 м. По индивидуальному расчету с усиленными балками — до 12 м. Ограничение задается прогибом: для технологических эстакад предельный прогиб составляет 1/200 пролета, для кабельных — 1/150.

3. Нужно ли разрешение на строительство для модульной эстакады?

• Для временных инвентарных эстакад разрешение на строительство не требуется (Градостроительный кодекс РФ, ст. 51, п. 17). Для постоянных сооружений вопрос решается индивидуально с учетом нагрузки на грунт и привязки к генплану.

4. Как эстакада защищена от коррозии?

• Все стальные элементы проходят горячее цинкование (толщина слоя от 60 мкм). Для агрессивных сред (кислотные цеха, морские объекты) применяем дополнительную окраску двухкомпонентными эпоксидными составами.

5. Можно ли нарастить эстакаду после завершения основного монтажа?

• Да, модульная система позволяет добавлять секции в любой момент. Проект расширения требует дополнительного расчета нагрузки на существующие опоры.

6. Какие документы вы передаете при сдаче эстакады?

• Паспорт изделия, акт приемки в эксплуатацию, сертификаты на металлопрокат и оцинковку, расчет нагрузок в составе ППР. Для опасных производственных объектов — заключение экспертизы промышленной безопасности (по запросу).

7. За сколько времени вы проектируете эстакаду?

• Типовой проект (прямолинейная трасса до 100 м, до 4 трубопроводов) — 5–7 рабочих дней. Нестандартные конфигурации с поворотами и сложными узлами — до 15 рабочих дней.

8. Можно ли арендовать эстакаду, а не покупать?

• Да, минимальный срок аренды — 1 месяц. Это выгодно для временных проектов: обводные линии на период ремонта, временные кабельные трассы при реконструкции. После возврата элементы проходят дефектовку и готовы к новому объекту.
