Консольно-опорные леса АБРИС: инженерный доступ туда, где нет опоры.

На каждом сложном объекте рано или поздно возникает задача: выполнить высотные работы на участке, где невозможно установить вертикальную стойку. Под ногами — действующий трубопровод, оживлённая магистраль, вода или хрупкая кровля. Именно для таких случаев разработаны консольно-опорные леса — конструкции, которые опираются не на землю, а на специально рассчитанные консольные балки или кронштейны, закреплённые на несущих элементах здания или сооружения.

"СпецМонолитСтрой" проектирует и монтирует консольно-опорные системы для объектов энергетики, мостового строительства, нефтехимии и промышленной инфраструктуры. Каждый проект — это индивидуальное инженерное решение, рассчитанное под конкретную нагрузку и геометрию.

Что такое консольно-опорные леса.

В классической схеме строительные леса опираются на грунт через башмаки или домкраты, и нагрузка передаётся вертикально вниз. Консольно-опорная схема работает иначе: платформа вывешивается на консолях, закреплённых в стене, на ригеле или на специальной опорной раме. Возникающий опрокидывающий момент компенсируется наклонными распорками, контргрузами или анкерными тягами. Это позволяет создать безопасную рабочую зону прямо над препятствием — без единой стойки на земле.

Когда консольно-опорные леса незаменимы.

• Нет возможности установить стойку на нулевом уровне. Под зоной работ проходит проезжая часть, железнодорожные пути, трубопроводная эстакада или водная преграда.
• Ремонт только верхней части фасада. Не нужно перекрывать нижние этажи и мешать арендаторам или производственному процессу — леса монтируются на заданной высоте.
• Работа над козырьками и выступами. Консольный вылет позволяет обойти архитектурные элементы без врезки в фасад.
• Стеснённые межцеховые проезды. Ширина прохода не позволяет разместить стандартную раму — консольная платформа решает проблему.

Инженерная схема и узлы.

Проектирование консольно-опорных лесов требует детального расчёта. Наши специалисты учитывают четыре критических узла:

1. Узел крепления консоли. Балка фиксируется к несущему элементу здания — железобетонному ригелю, стальной колонне или монолитному поясу. Для этого применяются химические анкеры (Hilti HIT-HY 200 или аналог) с контролируемым моментом затяжки. Диаметр и глубина анкеровки определяются расчётом на вырыв.
2. Наклонные распорки. Компенсируют опрокидывающий момент. Верхний конец распорки упирается в край платформы, нижний — в стену ниже консоли. Угол наклона подбирается так, чтобы усилие в распорке не превышало несущей способности узла.

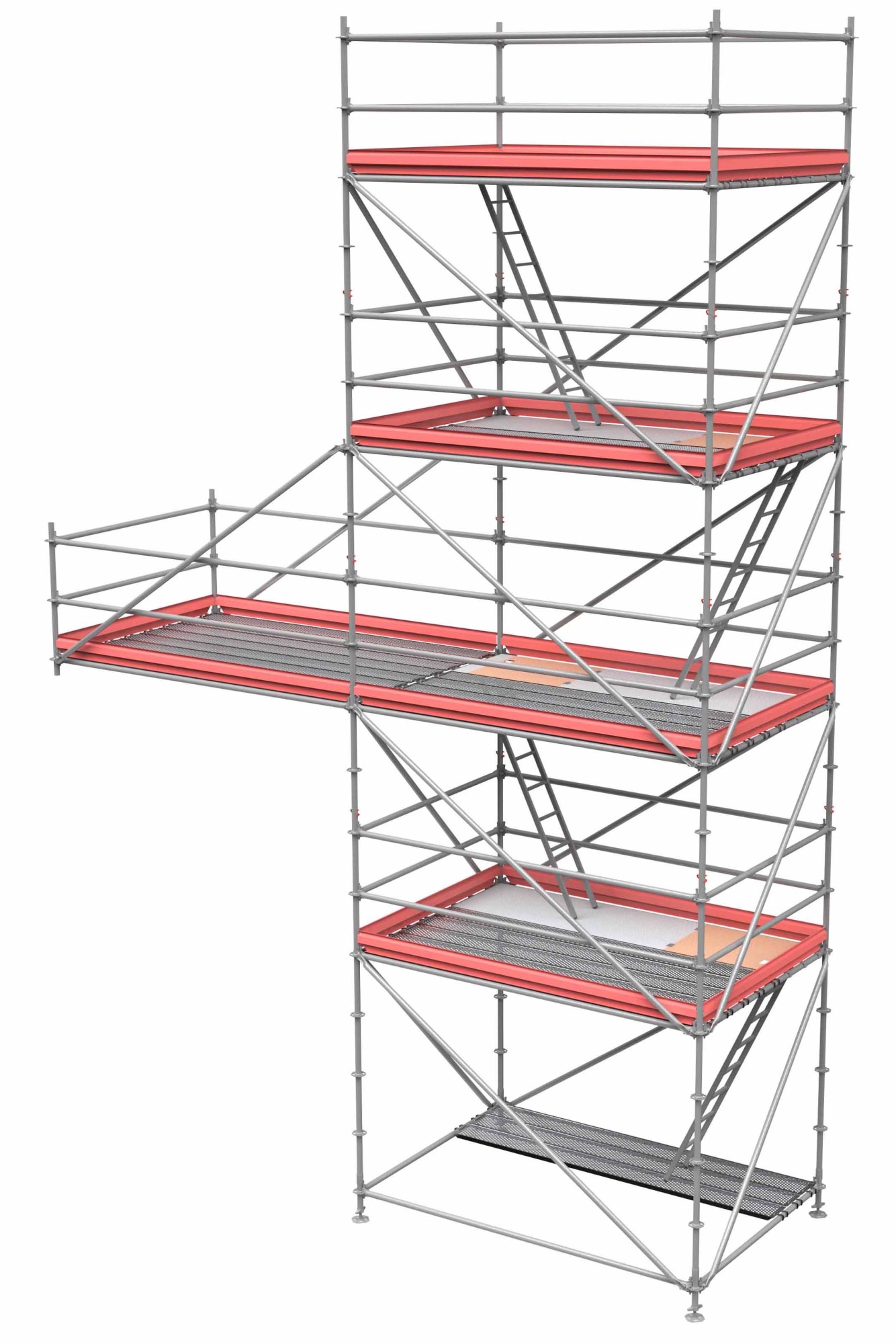

3. Консольная платформа. Рабочий настил собирается из стальных ригелей с деревометаллическими или алюминиевыми щитами. Вылет платформы от опоры — до 6 м (определяется расчётом). Платформа комплектуется перильным ограждением высотой 1,1 м и бортовой доской 150 мм.
4. Контргрузы (при необходимости). Если схема с распорками невозможна, применяются балластные блоки на тыльной стороне консоли. Вес контргруза рассчитывается с коэффициентом запаса 1,5.

Сравнение: консольно-опорные vs. стандартные фасадные леса.

Ключевые характеристики.

Нормативная база.

Консольно-опорные леса АБРИС проектируются с учётом:

Реализованные кейсы.

Полный цикл.

Часто задаваемые вопросы (FAQ).

1. Что такое консольно-опорные леса и чем они отличаются от обычных?

• Это строительные леса, которые опираются не на грунт, а на консольные балки или кронштейны, закреплённые на несущих элементах здания или сооружения. Они применяются, когда установка стоек на землю невозможна — например, над проезжей частью, водой или действующим производством.

2. Какой максимальный вылет консольной платформы вы можете спроектировать?

• Стандартный вылет — до 4 м. По индивидуальному расчёту с усиленными консольными балками и контргрузами — до 6 м. Точный предел определяется несущей способностью стены и анкерной группы на конкретном объекте.

3. Как проверяется надёжность анкерного крепления?

• После установки химических анкеров выполняется контрольное вырывающее испытание не менее 3% анкеров (но не менее 2 шт.) с помощью динамометрического ключа. Усилие испытания — 1,5×Nрасч. Результаты заносятся в акт скрытых работ.

4. Можно ли смонтировать консольные леса без крана?

• На высоту до 8–10 м возможна ручная сборка с поэтапной подачей элементов. Выше — требуется автокран или лебёдка для подъёма консольных балок и пакетов настила.

5. Остаются ли следы на фасаде после демонтажа?

• Отверстия от химических анкеров можно заделать ремонтным составом под цвет стены. При использовании закладных пластин (согласовывается с заказчиком заранее) следов на фасаде не остаётся.

6. За сколько времени вы проектируете консольно-опорные леса?

• Типовой проект (вылет до 4 м, прямоугольный фасад) — 3–5 рабочих дней. Нестандартные конфигурации со сложной геометрией — до 10 рабочих дней.

7. Какова допустимая нагрузка на консольную платформу?

• Стандартный расчёт — 200 кг/м² (класс нагрузки 3 по ГОСТ 27321). Под заказ просчитываем платформы на 300, 500 и более кг/м² — например, для складирования материалов или установки тяжёлого оборудования.

8. Можно ли арендовать консольно-опорные леса?

• Да, мы предлагаем аренду типовых консольных балок и платформ. Нестандартные узлы, спроектированные под ваш объект, изготавливаются индивидуально и могут быть выкуплены или сданы в аренду на срок проекта.
