Консольно-подвесные леса Абрис: выносная рабочая зона для самых сложных объектов.

Когда рабочая площадка должна нависать над препятствием, а несущая способность стены или ригеля ограничена, стандартные консольные или чисто подвесные схемы не всегда применимы. Консольно-подвесные леса Абрис — это гибридное решение, объединяющее жёсткость консольной балки и разгружающую функцию подвески. Такая схема позволяет создавать безопасные рабочие платформы с вылетом до 6 метров даже на объектах со сложной геометрией и ограниченными точками крепления.

Мы проектируем, изготавливаем и монтируем консольно-подвесные леса для фасадных работ, мостовых сооружений, монолитного строительства и промышленных предприятий.

Инженерная логика гибридной схемы.

В классической консольной конструкции балка защемлена в стене, и весь изгибающий момент воспринимается анкерной группой. Чем больше вылет платформы, тем выше нагрузка на анкеры. При вылете свыше 3–4 метров усилия могут превысить несущую способность стены.

Добавление подвески принципиально меняет статическую схему: наклонная тяга или трос, идущий от края платформы к верхней точке здания, забирает на себя до 60% изгибающего момента. В результате анкерная группа работает в более щадящем режиме, а допустимый вылет платформы увеличивается.

Где применяются консольно-подвесные леса.

Ремонт фасадов с препятствиями. Эркеры, балконы, карнизы, козырьки — платформа огибает их за счёт вылета, а подвеска снимает нагрузку с нижнего крепления.
Монолитное строительство. Платформы для бетонирования и отделки на высоте, когда опереться можно только на готовую стену, а нижележащие перекрытия ещё не набрали прочность.
Мостовые сооружения. Боковые платформы для окраски и ремонта перил, карнизов и водоотводных лотков. Консоль крепится к ригелю моста, подвеска — к верхнему поясу фермы.
Промышленные объекты. Обслуживание газоходов, эстакад, трубопроводов, когда доступ возможен только с одной стороны, а снизу — действующее оборудование.

Ключевые конструктивные элементы.

Консольная балка. Изготавливается из двутавра или швеллера с горячим цинкованием. Крепится к стене или ригелю химическими анкерами Hilti HIT-HY 200 (или аналогом) с контролируемым моментом затяжки. Глубина и диаметр анкеровки определяются расчётом на вырыв.
Наклонная подвеска. Стальная тяга из профильной трубы или оцинкованный трос, связывающий внешний край платформы с верхним анкерным узлом. Угол наклона подбирается так, чтобы усилие в тяге не превышало несущей способности верхнего крепления.

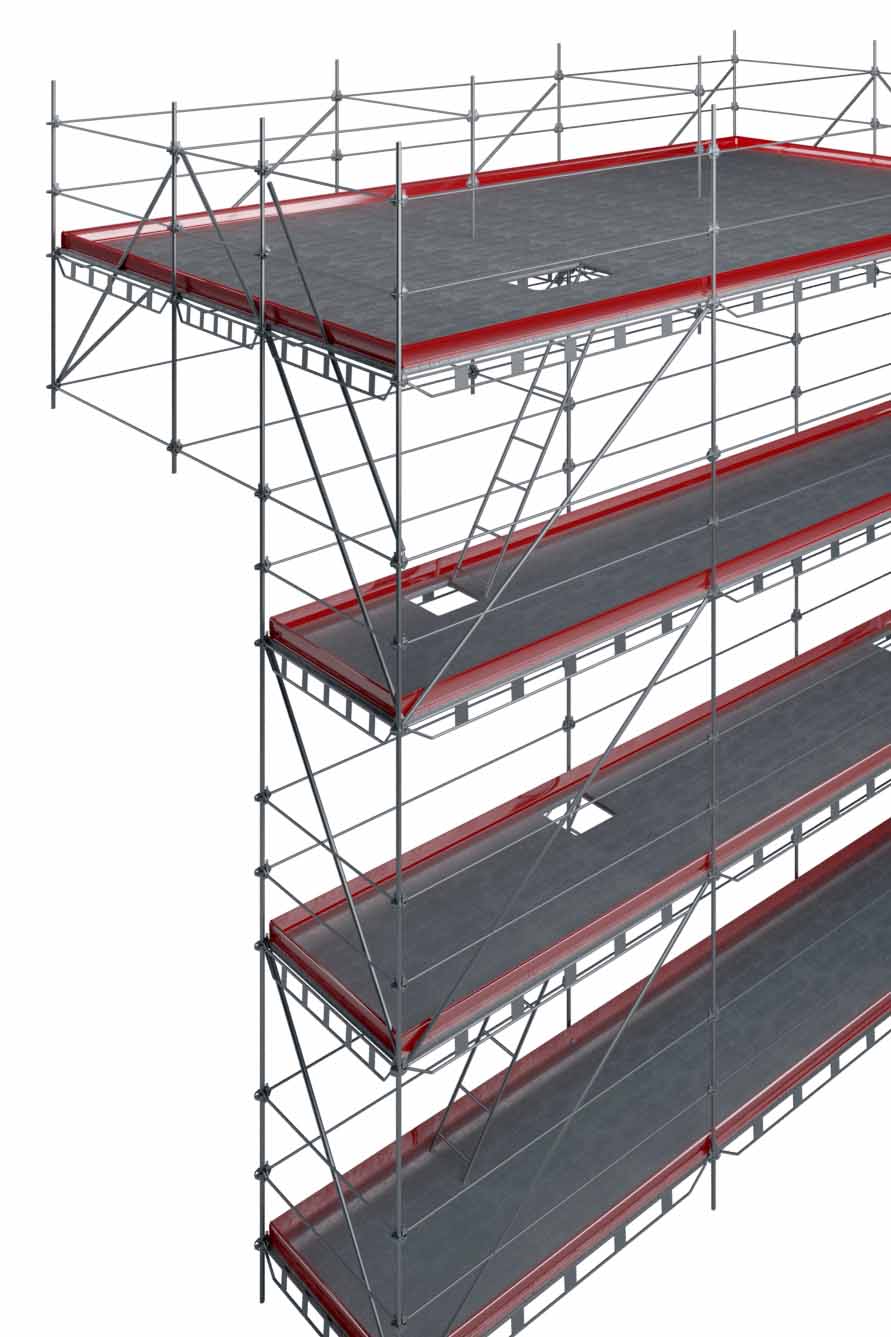

Рабочая платформа. Собирается из модульных элементов (рамная или клиновая система) с металлическим перфорированным настилом. Вылет — до 6 м от стены. Перила 1,1 м и бортовая доска 150 мм — стандарт.
Стабилизирующие связи. Распорки к стене ниже уровня консоли предотвращают горизонтальное смещение платформы и гасят ветровые колебания.

Ключевые характеристики.

Консольные балки — двутавр, анкеровка, расчёт на вырыв.
Подвесная конструкция — тяги и тросы с многократным запасом.
Выносные рабочие платформы — работа над препятствиями.
Металлический настил — перфорированный, противоскользящий.
Инженерный расчёт — перераспределение изгибающего момента.

Сравнение: консольные леса vs. консольно-подвесные леса.

Параметр	Чисто консольные леса	Консольно-подвесные леса Абрис
Максимальный вылет	До 3 м (без усиления)	До 6 м (с подвеской)
Нагрузка на анкеры	Высокая (полный момент)	Снижена на 40–60%
Требования к стене	Высокая несущая способность	Умеренная (часть нагрузки уходит вверх)
Сложность монтажа	Средняя	Выше (дополнительный верхний узел)
Применение	Прямые фасады, небольшие вылеты	Фасады с препятствиями, мосты, промобъекты

Нормативная база.

ГОСТ 24258-88 «Средства подмащивания. Общие технические условия»;
ГОСТ 27321-2023 «Леса стоечные приставные для строительно-монтажных работ»;
МДС 12-25.2006 «Леса строительные. Монтаж, расчёт, проектирование»;
СП 70.13330.2012 «Несущие и ограждающие конструкции»;
Правила по охране труда при работе на высоте.

Реализованные кейсы.

Ремонт фасада бизнес-центра с эркерами (Санкт-Петербург): спроектированы консольно-подвесные платформы с вылетом 5 м для герметизации стыков вокруг эркеров. Подвеска закреплена за парапет кровли, разгрузив анкеры на 50%. Монтаж выполнен без перекрытия пешеходной зоны.
Мост через Оку: смонтированы консольно-подвесные леса для окраски бортов пролётных строений. Консольные балки закреплены на ригелях, подвеска — к верхнему поясу фермы. Вылет платформы — 4 м. Движение по мосту не останавливалось.
Монолитное строительство ЖК (Москва): установлены консольно-подвесные платформы для добетонирования и затирки стен на высоте 40 м. Консоль крепилась к готовой стене, подвеска — к перекрытию вышележащего этажа.

Полный цикл Абрис.

Аудит: обследование несущей способности стены или ригеля, замеры, анализ точек крепления.
Проектирование: расчёт консольной балки, подвески и анкерной группы, 3D-модель, ППР.
Производство: изготовление консольных балок, тяг и настилов с антикоррозионной защитой.
Монтаж: установка верхнего и нижнего анкерных узлов, навеска балок и платформы, освидетельствование.
Демонтаж: разборка, снятие анкеров, восстановление поверхности (при необходимости).

Часто задаваемые вопросы (FAQ).

1. В чём отличие консольно-подвесных лесов от обычных консольных?

В консольно-подвесных лесах добавлена наклонная подвеска (тяга или трос), которая связывает край платформы с верхней точкой здания. Это снижает нагрузку на анкерную группу на 40–60% и позволяет увеличить вылет платформы до 6 м.

2. Какой максимальный вылет консольно-подвесной платформы?

Стандартно — до 4 м. По индивидуальному расчёту с усиленной консолью и подвеской — до 6 м.

3. Как проверяется надёжность анкерного крепления?

После установки химических анкеров проводится контрольное вырывающее испытание не менее 3% анкеров (но не менее 2 шт.) с нагрузкой 1,5×Nрасч. Результаты заносятся в акт скрытых работ.

4. Можно ли арендовать консольно-подвесные леса?

Да, минимальный срок аренды — 1 месяц. Нестандартные консольные балки и тяги изготавливаются под объект и могут быть выкуплены или сданы в аренду.

5. Какие документы я получу при сдаче лесов?

Паспорт изделия, акт приёмки в эксплуатацию, сертификаты на металлопрокат и такелаж, ППР с расчётами. Для опасных производственных объектов — заключение экспертизы промышленной безопасности.

6. Как подвеска крепится к верхней точке здания?

Используются химические анкеры, сквозные шпильки с опорными пластинами или закладные детали (если предусмотрены проектом здания). Узел рассчитывается на вырыв с трёхкратным запасом.

7. Можно ли смонтировать консольно-подвесные леса без крана?

На высоту до 8–10 м возможна ручная сборка. Выше требуется автокран для подъёма консольных балок и пакетов настила.

8. Остаются ли следы на фасаде после демонтажа?

Отверстия от анкеров заделываются ремонтным составом под цвет стены. При использовании закладных пластин (согласовывается заранее) следов не остаётся.
