Система ветрозащитных экранов
| Характеристика | Значение |
|---|---|
| Ветровая нагрузка | 210 кгс/м.кв. |
| Максимальная ширина экрана | 8,0 м |
| Высота экрана | 9,4 - 11 м |
| Вес обшитого профлистом экрана (зависимость от ширины) | от 1000 до 2700 кг |
| Общая допустимая нагрузка на монтажную площадку (не зависимо от ширины) | 800 кг |
| Средняя скорость подъема краном на один этаж | 2,5 минуты |
| Количество монтажных площадок | от 1 до 2 |
| Максимальная скорость ветра | 60 м/с |
Особенности
Система ветрозащитных экранов в строительстве (ветрозащита) - это функциональное ограждение (сборно-разборная система) , которое монтируется по периметру здания, на котором выполняются строительно-монтажные работы при возведении высотных конструкций. Экраны защищают строительную площадку и людей на ней от сильных ветров и создают комфортные условия работы при строительстве объектов повышенной этажности. Также они обеспечивают особые температурно-влажные условия, чтобы процесс твердения бетона проходил быстрее и технически правильно.
Щиты собирают непосредственно на объекте и, не разбирая, последовательно перемещают снизу-вверх вплоть до окончания строительных работ, что обеспечивает высокую технологичность данной системы. Элементы секций защитных экранов универсальные, могут использоваться в защитных экранах других типоразмеров. Размеры и количество щитов определяются проектом.
Преимущества системы
Ветрозащитные экраны обладают рядом исключительных преимуществ, которые позволяют строительным кампаниям не переживать за безопасность проведения работ на высоте
8 000 мм
максимальная ширина ветрозащитного экрана
ОТСУТСТВИЕ ЗАЗОРОВ
в конструкции между комплектующими
УСИЛЕННЫЙ ПАЛЕЦ
удерживает всю нагрузку от ветрозащитных экранов изготовлен из СТ45 30 мм
ЭЛЕМЕНТЫ БАШМАКА
оцинкованные, конструкция полностью разборная, что увеличивает долговечность
РУЧКИ
для удобного перемещения балки к месту установки. Служат страховочными креплениями в момент установки экрана

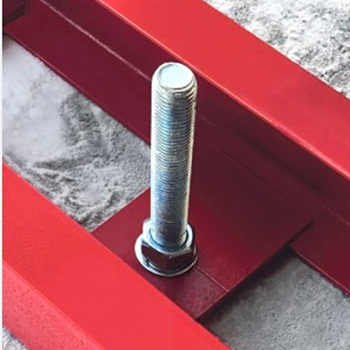

КРЕПЛЕНИЕ
на две высокопрочные шпильки М24 СТ45
Галерея
- Описание
- Чертежи
- Указания по эксплуатации
- Требования безопасности
- Инжиниринг
- Доставка
- Паспорта / сертификаты

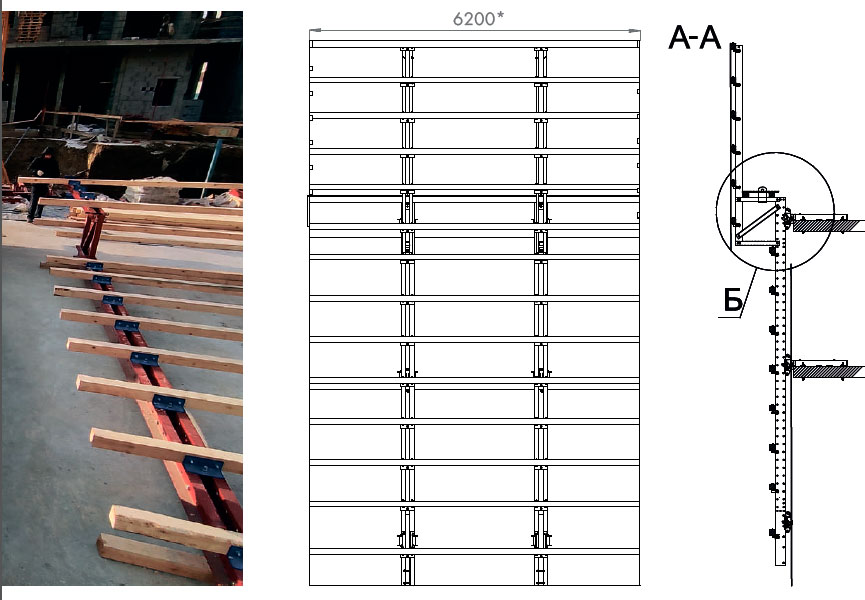

ЗАЩИТНЫЙ ЭКРАН
Элементы защитного экрана
- 2 рельсы в сборе
- Связь (труба 80х80)
- Брус
- Профлист
- Фанера
- Адаптеры бруса
ВАРИАНТЫ ПЕРЕМЕЩЕНИЯ НА СЛЕДУЮЩИЙ УРОВЕНЬ
- Краном
- Гидравлической установкой
СОСТАВ КОНСТРУКЦИИ
Система ветрозащитных экранов - функциональное и удобное защитное ограждение. Монтируется по периметру здания, на котором выполняется строительно-монтажные работы.
-
СТРОПОВОЧНОЕ УСТРОЙСТВО
Для монтажа ветрового экрана в проектное положение, для перемещения краном при отсутствии гидравлики
-
ПОДМОСТИ
Брус 10х20 см и настил фанеры 18 мм для работы персонала для обслуживания системы
-
БАШМАК
Для удержания экрана в проектном положении, и для направления при перемещении на следующий этаж
-
НАПРАВЛЯЮЩИЕ ПОДЪЕМА
Универсальные перфорированные ригели, выполненные из швеллера 200 мм. Соединены попарно через проставки
-
ОПОРНАЯ БАЛКА
Для крепления башмака на край перекрытия и на перекрытие с выносом
ВАРИАНТЫ ПЕРЕМЕЩЕНИЯ НА СЛЕДУЮЩИЙ УРОВЕНЬ
- Краном
- Гидравлической установкой

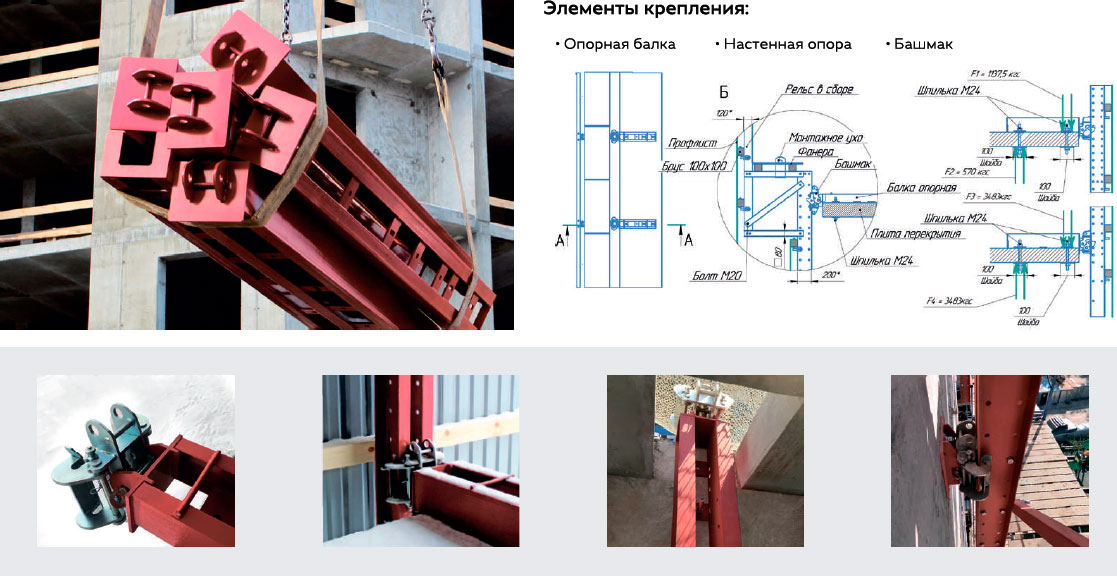

ЭЛЕМЕНТЫ КРЕПЛЕНИЯ

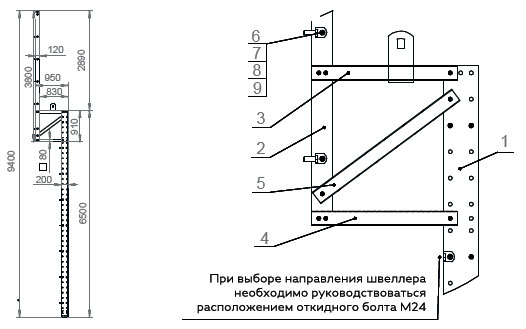

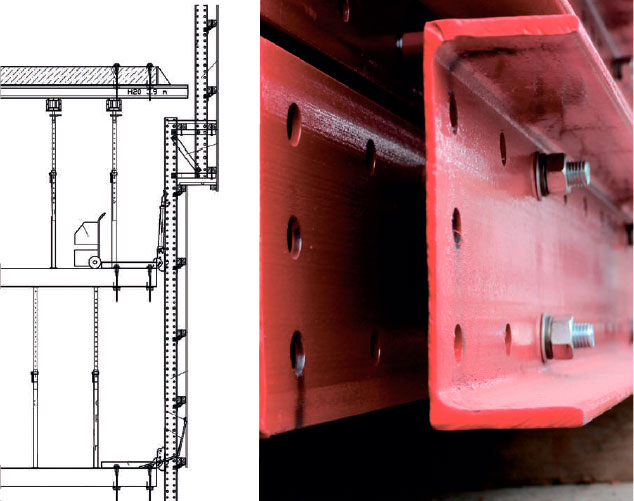

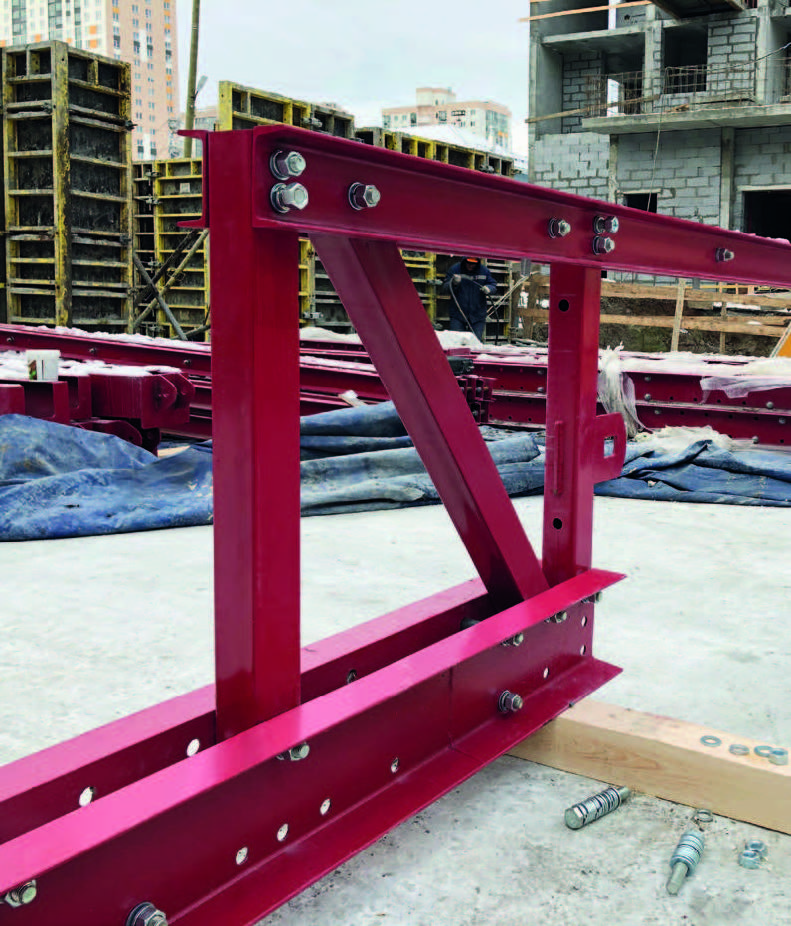

РЕЛЬС В СБОРЕ
Рельс в сборе включает внутренний и внешний рельс.
Внутренний рельс состоит из двух перфорированных швеллеров 20П. Внешний рельс состоит из двух перфорированных швеллеров 12П.
- Внутренний рельс
- Внешний рельс
- Горизонтальная связь со строповочным устройством
- Горизонтальная связь
- Диагональная связь
- Анкерный болт
- Втулка
- Адаптер бруса
- Метизы

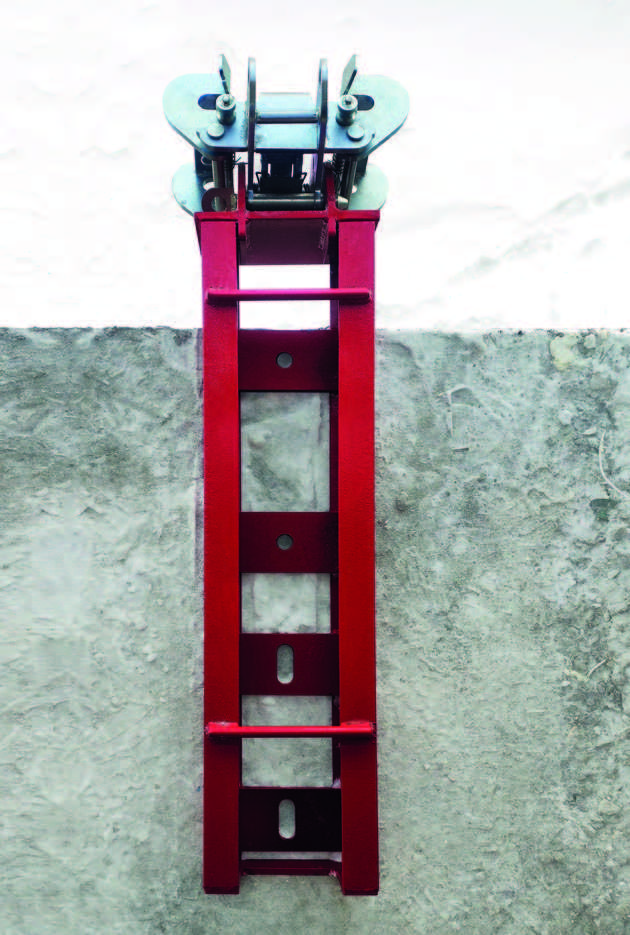

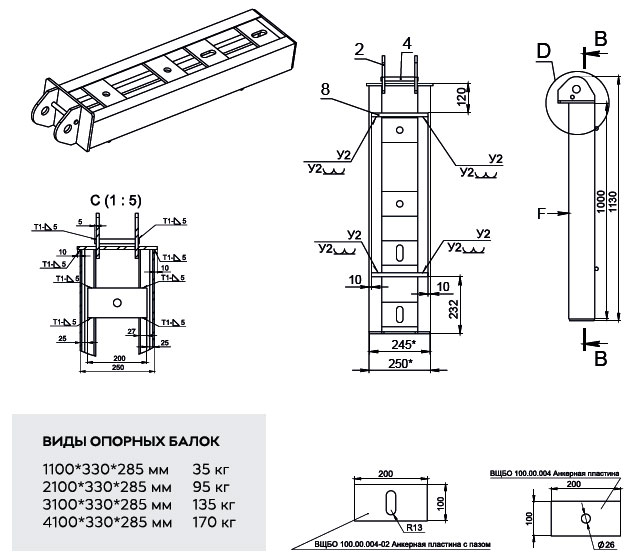

ОПОРНАЯ БАЛКА

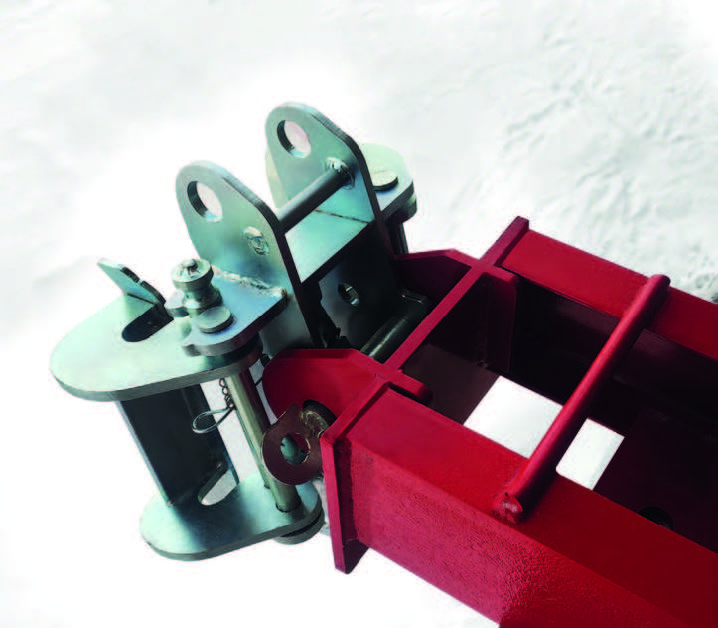

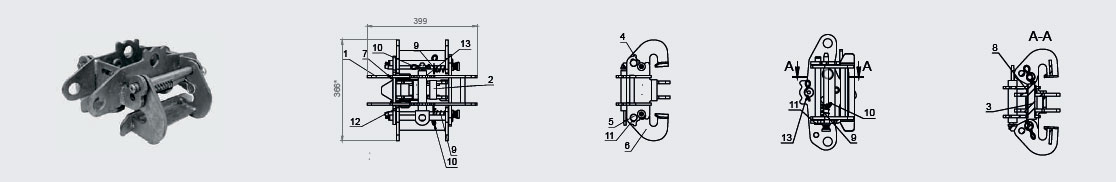

БАШМАК
Оцинкованный башмак изготавливается из листовой стали. Толщина корпуса 10 мм. Грузоподъемность до 2 000 кг.
ЭЛЕМЕНТЫ БАШМАКА
-
Корпус
1 шт.
-
Поворотные пружины
2 шт.
-
Пружины сжатия
2 шт.
-
Пружинные шплинты
2 шт.
-
Стопорные кольца
2 шт.
-
Пальцы
3 шт.
-
Шплинт
3 шт.
-
Ось ф25
2 шт.
-
Ось ф30
2 шт.
-
Захват в сборе
1 шт.
СПОСОБЫ ПОДЪЕМА
БАШЕННЫЙ КРАН
-
Скорость подъема экрана
-
Удобство
-
Высокая нагрузка крана на стройплощадке

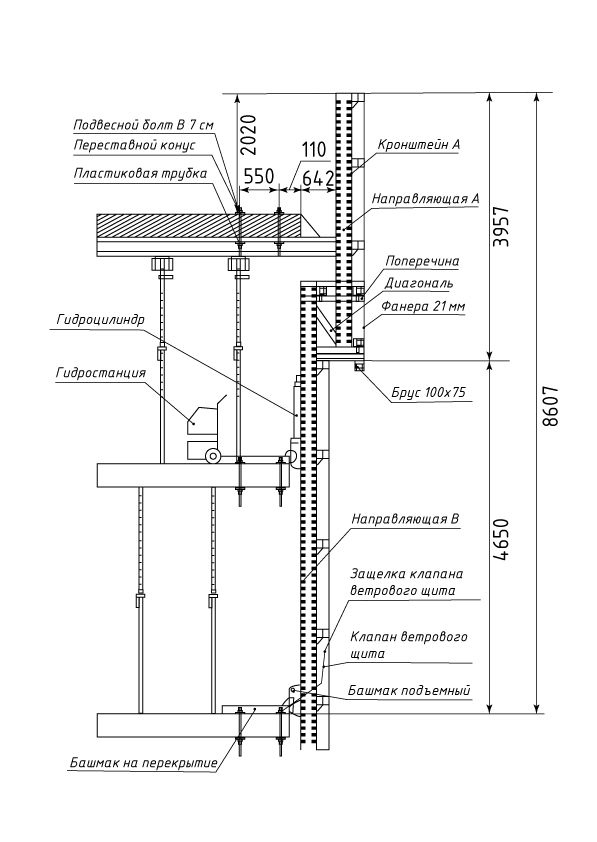

ГИДРАВЛИЧЕСКАЯ УСТАНОВКА
-
Экономия времени башенного крана
-
Неустойчивая работа при низких температурах
-
Большой объем ручного труда, связанный с перемещением оборудования
ХАРАКТЕРИСТИКИ ГИДРАВЛИЧЕСКОЙ УСТАНОВКИ
-
Номинальное рабочее давление, МПа
7,5
-
Напряжение питания электродвигателя, В
380
-
Тип двигателя
асинхронный
-
Мощность электродвигателя, кВт
5,5
-
Частота вращения номинальная, об/мин
3 000
-
Производительность основного насоса теоретическая, л/мин
11,5
-
Объем гидробака номинальный, л
20

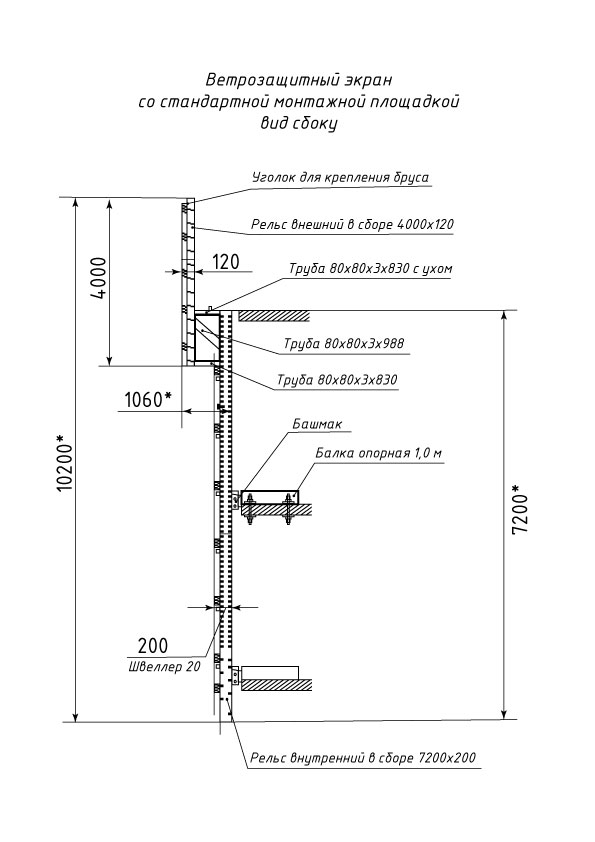

ЧЕРТЕЖИ
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
- Эксплуатация изделий в соответствии с требованиями проектной документации и требованиями по монтажу и эксплуатации (ППР).
- К работам по монтажу и демонтажу щитов на высоте допускаются рабочие, прошедшие инструктаж.
- Установка защитных экранов по периметру возводимого сооружения, производится согласно схемы расстановки экранов.
- Конструкция защитного экрана проверена на действие различных нагрузок, в том числе и аварийных в виде удара бадьи с бетоном. Выполненные расчёты показали, что при возникших нагрузках стальная рамная часть защитного экрана останется в проектном положении.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
- При погрузке, перегрузке, складировании и выгрузке изделий необходимо соблюдение правил техники безопасности при проведении такелажных и грузоподъемных работ по ГОСТ 12.3.002-75 «ССБТ. Процессы производственные. Общие требования безопасности».
- Организация и проведение технологического процесса должны предусматривать меры безопасности и безвредности для работающего персонала, близкорасположенных жилых массивов и окружающей среды.
- Производственный процесс должен быть пожаро - и взрывобезопасен.
- Производственное оборудование должно отвечать требованиям ГОСТ 12.1.018-86 «ССБТ. Пожарная безопасность. Электростатическая искробезопасность. Защитное заземление зануление», ГОСТ 12.1.045-84 «ССБТ. Электростатического поля. Допустимые уровни на рабочих местах и требования к проведению контроля».
- Лица, производящие работы по п. 4.1. должны иметь аттестацию на право проведения грузоподъемных работ.
- Подъем и опускание, установку и складирование изделий необходимо производить без резких рывков и ударов, а так же с применением кранового крюка с защёлкой.

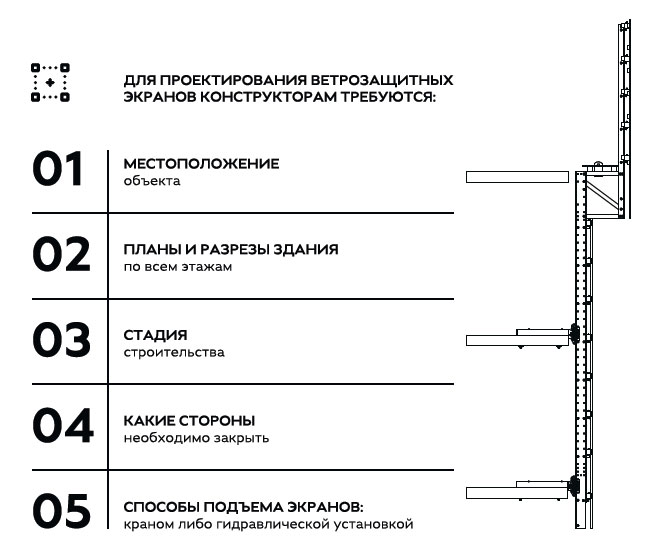

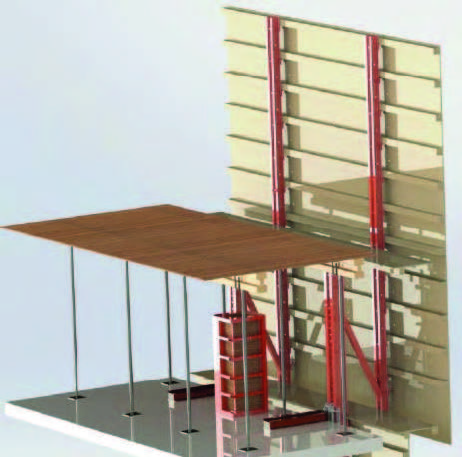

КОНСТРУКТОРСКОЕ БЮРО
Благодаря собственному конструкторскому бюро и широким возможностям производства: ветрозащитные экраны могут быть адаптированы под нестандартные проекты и планы Ваших архитектурных решений
