| Характеристика | Значение |
|---|---|
| Ширина безопасной зоны | 3,5 м |
| Вес несущей конструкции | до 32 кг |
| Расстояние между кронштейнами | до 6 м |
| Количесвто занимаемых этажей | 2 шт |
| Возможность установки на вертикальную поверхность | Да |

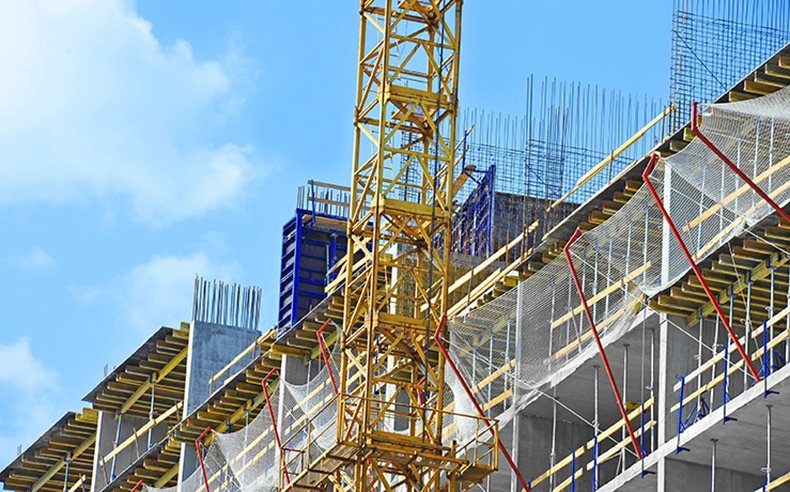

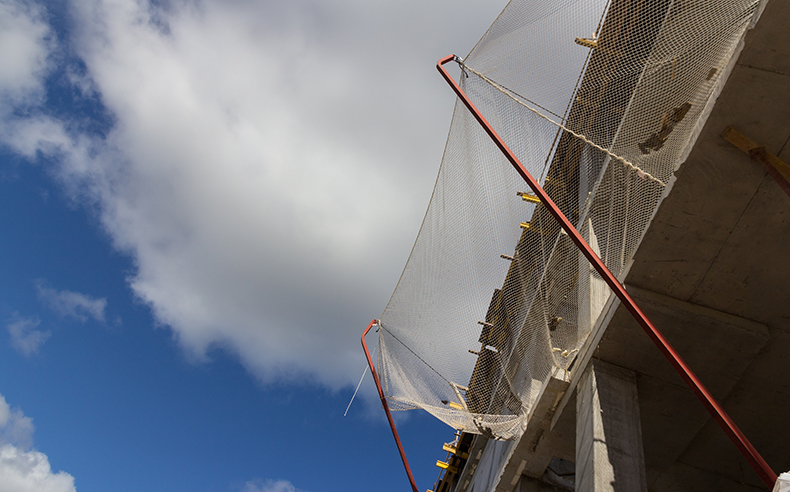

Защитно-улавливающая система (ЗУС) «Т» - это система, применяемая для ограждения периметра строящихся монолитных каркасов зданий на высоте с целью улавливания падающих людей, строительного оборудования, строительного мусора и т.д.
| Наименование | Цена, руб. |
|---|---|
| Кронштейн ЗУС (Система Т) | 4312 |
| Опора верхняя (Система Т) | 540 |
| Опора нижняя(усиленная) | 1450 |
| Болт 16х120 | 69 |
| Гайка 16 | 14 |
| Анкер-болт М2 12/110 | 103 |
| Анкерный болт с крюком М12*70 | 63 |
| Карабин пожарный оцинк.245-12Е(1) | 117 |
| сетка защитно-улавливающая безузловая (нить ПА (капрон) 220 tex,D 3,4 мм.,154 кгс), размер 3,5*6 м | 7682 |
| Канат ППТ-3пр-краш-10мм-Б | 5198 |
| Шнур полиамидный плетенный Д | 9 |
Защитно-улавливающая система представляет собой металлическую конструкцию, со-стоящую из гнутого кронштейна, двух сварных опор, защитно-улавливающейсетки, комплекта канатов, карабинов безопасности, анкерных болтов и анкерных болтов скрюком.
Защитно-улавливающая система выдерживает падение груза массой до 110 кг свысоты 6 м. Материалы, используемые при изготовлении защитно-улавливающей систе-мы, удовлетворяют следующим требованиям:
Комплектующие элементы, применяемые при изготовлении системы, имеют докумен-тацию, подтверждающую соответствие стандартам, ТУ, или сертификат соответствия. По согласованию с заказчиком защитно-улавливающая система может изготавливать-ся из других материалов, если при этом выполняются требования ТУ.
Таблица 1 - Габаритные размеры элементов ЗУС
| Кронштейн | Опора верхняя | Опора нижняя | Опора плоская | Опора усиленная | Опора Г-образная | |
|---|---|---|---|---|---|---|
| Длина, мм | 5365 | 80 | 283 | 250 | 232 | 300 |
| Ширина, мм | 50 | 140 | 160 | 100 | 140 | 160 |
| Высота, мм | 340 | 84 | 88 | 10 | 313 | 303 |
| Вес, кг | 23,7 | 0,5 | 3,0 | 0,7 | 5,4 | 6,0 |
Сварные швы конструкции соответствуют ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры». На по-верхности конструкции не должно быть механических повреждений, искривлений иржавчины. Конструкция окрашена грунтом ГФ-021 в соответствии с ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения».

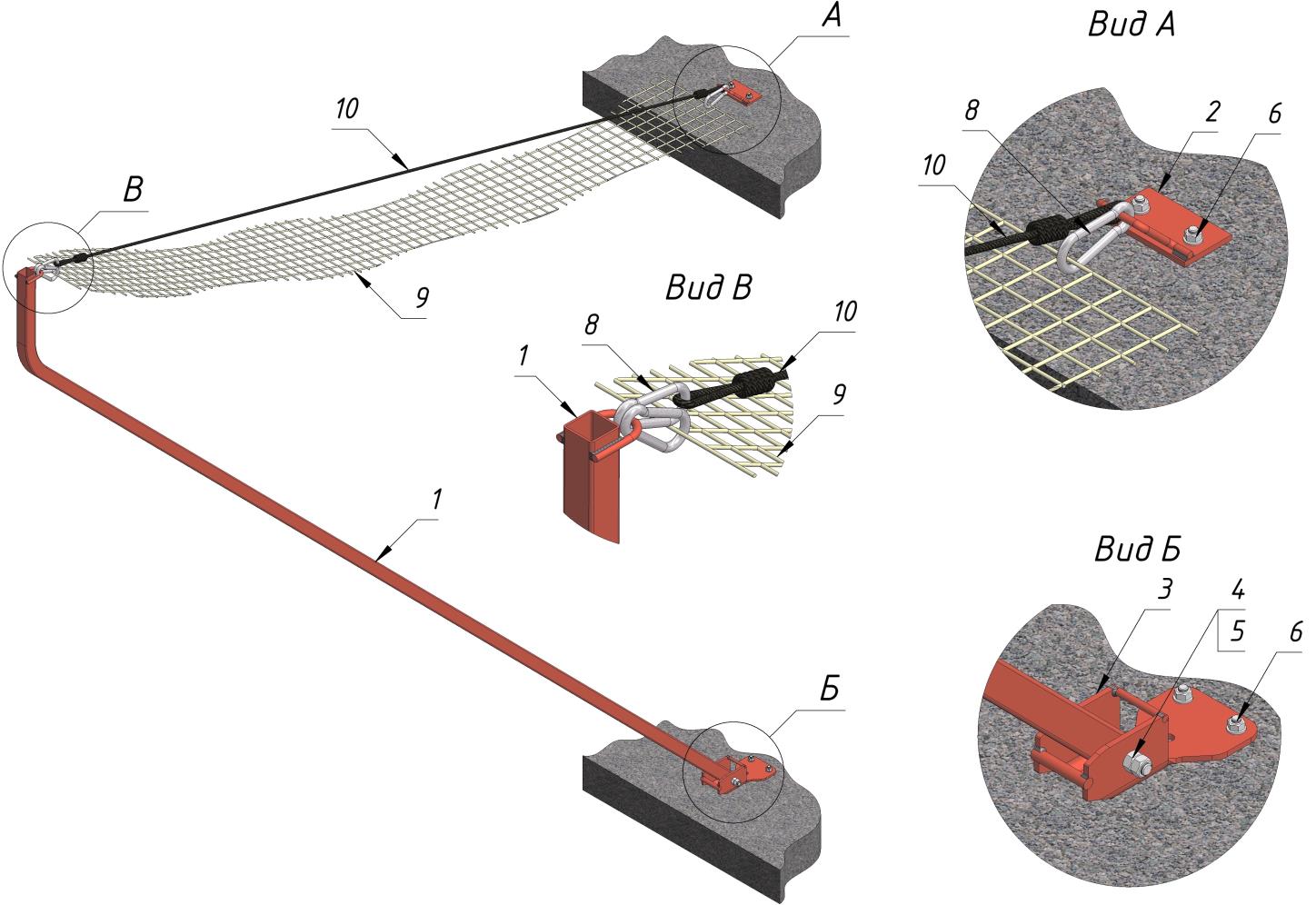

1. Установка на открытое перекрытие
| № | Наименование | Ед. изм. | Количество |
|---|---|---|---|
| 1 | Кронштейн ЗУС (система Т) | шт | 1 |
| 2 | Опора верхняя ЗУС (система Т) | шт | 1 |
| 3 | Опора нижняя ЗУС (система Т) | шт | 1 |
| 4 | Болт М16х130 ГОСТ 7798-70 | шт | 1 |
| 5 | Гайка М16 ГОСТ 5915-70 | шт | 2 |
| 6 | Анкерный болт М12х110 ГОСТ 24379-80 | шт | 4 |
| 7 | Анкерный болт с крюком М12х70 ГОСТ 1759.0-87 | шт | 3 |
| 8 | Карабин DIN 5299 | шт | 4 |
| 9 | Сетка безузловая 3,5х6 м | шт | 1 |
| 10 | Канат ППТ диаметром 10 мм | м | 25 |
| 11 | Шнур ППА диаметром 3-4 мм | м | 10 |

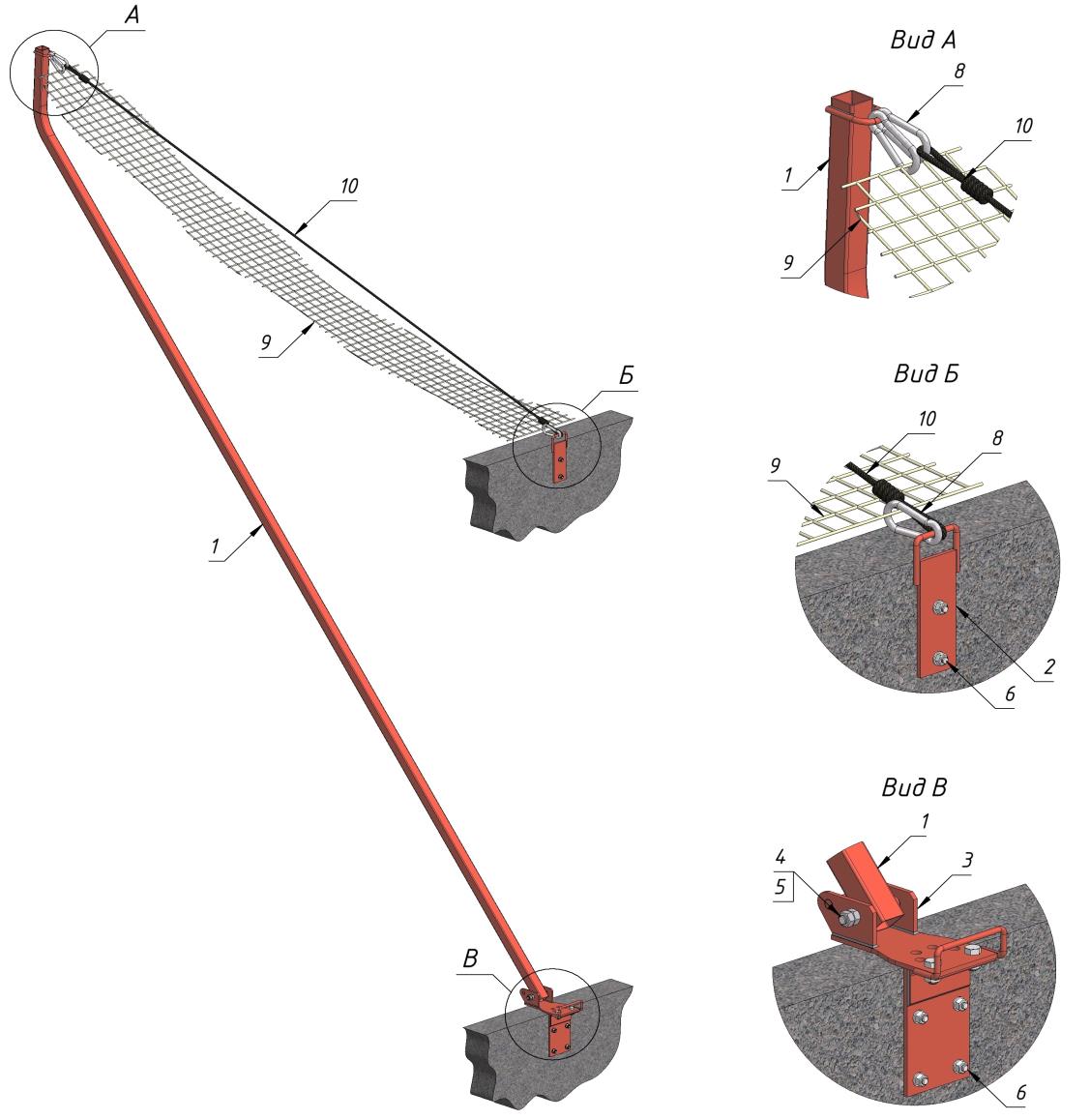

2. Установка на парапет и оконные проемы
| № | Наименование | Ед. изм. | Количество |
|---|---|---|---|
| 1 | Кронштейн ЗУС (система Т) | шт | 1 |
| 2 | Опора плоская ЗУС (система Т) | шт | 1 |
| 3 | Опора Г-образная ЗУС (система Т) | шт | 1 |
| 4 | Болт М16х130 ГОСТ 7798-70 | шт | 1 |
| 5 | Гайка М16 ГОСТ 5915-70 | шт | 2 |
| 6 | Анкерный болт М12х110 ГОСТ 24379-80 | шт | 6 |
| 7 | Анкерный болт с крюком М12х70 ГОСТ 1759.0-87 | шт | 3 |
| 8 | Карабин DIN 5299c | шт | 4 |
| 9 | Сетка безузловая 3,5х6 м | шт | 1 |
| 10 | Канат ППТ диаметром 10 мм | м | 25 |
| 11 | Шнур ППА диаметром 3-4 мм | м | 10 |

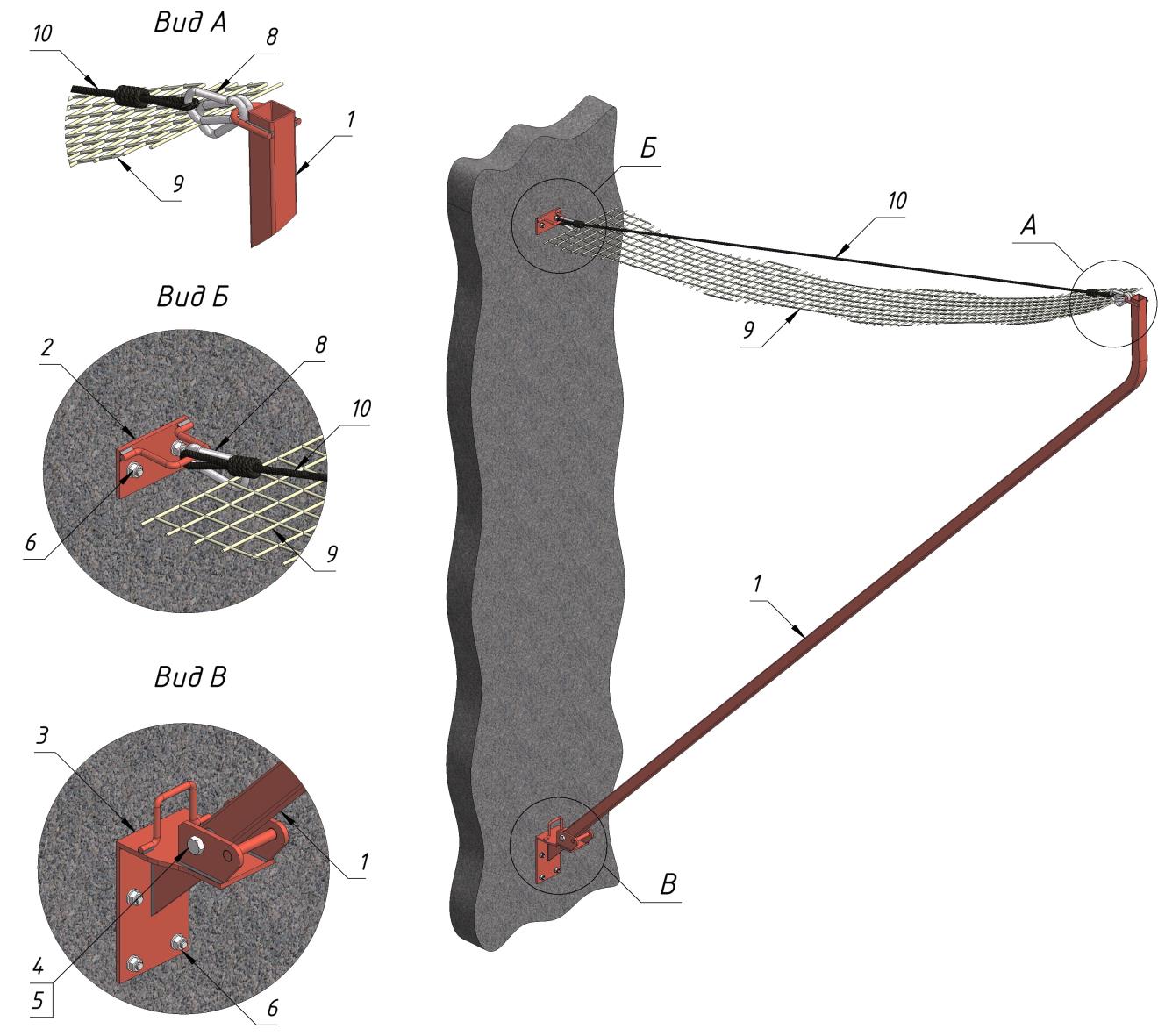

3. Установка на отвесную стену
| № | Наименование | Ед. изм. | Количество |
|---|---|---|---|
| 1 | Кронштейн ЗУС (система Т) | шт | 1 |
| 2 | Опора верхняя ЗУС (система Т) | шт | 1 |
| 3 | Опора усиленная ЗУС (система Т) | шт | 1 |
| 4 | Болт М16х130 ГОСТ 7798-70 | шт | 1 |
| 5 | Гайка М16 ГОСТ 5915-70 | шт | 2 |
| 6 | Анкерный болт М12х110 ГОСТ 24379-80 | шт | 6 |
| 7 | Анкерный болт с крюком М12х70 ГОСТ 1759.0-87 | шт | 3 |
| 8 | Карабин DIN 5299c | шт | 4 |
| 9 | Сетка безузловая 3,5х6 м | шт | 1 |
| 10 | Канат ППТ диаметром 10 мм | м | 25 |
| 11 | Шнур ППА диаметром 3-4 мм | м | 10 |

Элементы защитно-улавливающей системы поставляются заказчику партиями. Впартию входят технический паспорт, сертификат соответствия, сопроводительные доку-менты и непосредственно комплектующие элементы системы, в составе и количестве, указанном в спецификации к договору поставки.
1. Перемещение составных частей системы производится краном, погрузчиком иливручную. При монтаже не допускать механические повреждения элементов защитно-улавливающей системы.
2. Монтаж конструкций следует производить по увержденному проекту производствамонтажных работ.
3. Производство последующих строительно-монтажных работ разрешается начинатьтолько после полного окончания всех работ по сборке, постановке болтов на данной сек-ции.
4. Монтаж стальных конструкций должен осуществляться с комплексной механизациейкак основных, так и вспомогательных процессов транспортирования и установкиконструкций.
5. Для работы при низких температурах должно применяться монтажное оборудование, приспособленное к эксплуатации в этих условиях.
6. Руководство монтажными работами должно осуществляться лицами, имеющимиправо на производство этих работ.
7. Основным методом производства монтажных работ должен быть монтаж крупнымиблоками, включающими в себя кроме стальных конструкций также и другие части систе-мы.
8. При монтаже конструкций необходимо обеспечить:
9. Устойчивость конструкций в процессе монтажа должна обеспечиваться соблюдени-ем определенной последовательности монтажа вертикальных и горизонтальных элемен-тов конструкций, установкой постоянных или временных связей, предусмотренных впроекте производства работ.
10. Инструментальная проверка правильности установки конструкций, а также ихокончательная выверка и закрепление должны производиться по ходу монтажа каждойпространственно-жесткой секции сооружения.
11. При монтаже следует вести журнал монтажных работ.
12. Опоры устанавливаются одна над другой на горизонтальные бетонные пере-крытия здания и закрепляются на них с помощью анкерных болтов. На нижней опореустанавливается кронштейн при помощи болтового соединения. Верхняя часть крон-штейна крепится канатом к верхней опоре. Сетка крепится к верхней опоре и к кронштей-ну при помощи каната и карабина. Кронштейны соседних ограждений соединяются другс другом канатом через нижние опоры. Сетевое полотно крепиться к вышерасположенно-му перекрытию с помощью анкерных болтов с крюком.
Более подробное описание процесса установки приведено в «Инструкции по мон-тажузащитно-улавливающей системы «Т», разработанной ООО "СпецМонолитСтрой-М" поставляемой совместно с материалом на объект заказчика.
1. Персонал, отвечающий за корректную работу защитно-улавливающей системы, должен быть ознакомленным с устройством и правилами эксплуатации данной системы, прошедшим медицинский осмотр и не имеющим противопоказаний по состоянию здоро-вья, а также прошедшим вводный и первичный на рабочем месте инструктажпо охранетруда и обучение по специальной программе, аттестованным квалификационной комис-сией и получившим допуск на право выполнения работы на высоте.
2. Эксплуатация защитно-улавливающей системы допускается при температуреокружающей среды в диапазоне от -30°С до +40°С.
3. Защитно-улавливающая система в процессе эксплуатации должна осматривать-ся перед началом каждой смены, а также после улавливания падающего человека илиопасного предмета (крупногабаритного или с острыми краями). Система подлежит до-полнительному осмотру после дождя, оттепели, землетрясения и других факторов, кото-рые могут повлиять на её несущую способность и вызвать деформацию несущих эле-ментов системы.
4. Не допускается эксплуатация сетеполотна при наличии следующих дефектов:
5. При обнаружении посторонних предметов (строительный материал, инстру-мент и т.д.) на сети, разрывов сетеполотна, деформации составных элементов и другихповреждений, ухудшающих несущую способность защитно-улавливающей системы, необходимо немедленно устра-нить данные повреждения с записью о проведенных работах в журнале по применению ЗУС.
6. Внешний износ, происходящий из-за трения по шероховатым поверхностям, заставляет нити сеток истираться или утончаться, что в свою очередь, ослабляет проч-ностные характеристики. Локальное истирание в местах крепления сети к перекрытиюможет вызвать значительную потерю прочности, поэтому рекомендуется защищать сетьв данных местах.
7. Внутренний износ вызывается многократными сгибаниями сеток, особенно всыром состоянии при минусовой температуре, а также наличием частичек песка междунитями сети. Даже слабое загрязнение глиной может вызвать уменьшение прочности на10%.
8. Необходимо оберегать сетку от контакта с кислотами, щелочами и другимиагрессивными химическими веществами. Повреждения агрессивными материалами невсегда видны невооруженным глазом, поэтому сетка после контакта с химическими ве-ществами подлежит замене.
9. Тепловые факторы оказывают негативное воздействие на прочностные харак-теристики сеток. Огневые работы должны проводиться на расстоянии не менее 1,5 мет-ров от сеток с учётом правил противопожарной безопасности. Запрещается просушкасетки над огнём. При обнаружении дефектов, вызванных тепловым воздействием, сле-дует отказаться от использования данной сетки.
10. Сетеполотно подвержено износу, механическим повреждениям и ослабленияиз-за воздействия различных факторов, описанных выше. Следовательно, существенноезначение имеют регулярные инспекции, необходимые для подтверждения годности за-щитно-улавливающей системы.
Если после проведения ежесменного или дополнительного осмотра существуют ка-кие-либо сомнения относительно надежности защитно-улавливающей системы, необхо-димо немедленно провести мероприятия по устранению обнаруженных дефектов, а навремя проведения этих работ отказаться от использования защитно-улавливающей си-стемы на данном участке.
